De Thermozuilsensor MLX90614 van de Melexisto39 Infrarode Thermometer voor niet - de Metingen van de Contacttemperatuur
Productdetails:
Plaats van herkomst: | Nertherlands |
Merknaam: | Melexis |
Certificering: | Full |
Modelnummer: | MLX90614 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1000pcs |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Aan-39 |
Levertijd: | 3 dagen |
Betalingscondities: | T / T, Western Union |
Levering vermogen: | 1000pcs in voorraden |
Gedetailleerde informatie |
|||
Naam: | Thermozuilsensor MLX90614 | Sensortype: | Digitaal, Infrarood (IR) |
---|---|---|---|
Het ontdekken Lokale Temperatuur -: | -40°C ~ 85°C | Het ontdekken Verre Temperatuur -: | -70°C ~ 380°C (IRL) |
Outputtype: | PWM, SMBus | Voltage - Levering: | 2.6V ~ 3.6V |
Resolutie: | 16 B | Eigenschappen: | Slaapwijze |
Hoogste nauwkeurigheid - (het Laagst): | ±0.5°C (±4°C) | Werkende temperatuur: | -40°C ~ 85°C |
Pakket/geval: | Aan-39-4 het metaal kan | Opzettend type: | Door Gat |
Hoog licht: | ntc de sensor van de sondetemperatuur,De Sensor van de hoge Precisietemperatuur |
Productomschrijving
1000PCS van de de Thermometerthermozuil van voorraadmelexis TO39 de Infrarode Sensor MLX90614 voor de Metingen van de niet-Contacttemperatuur
Overzicht
MLX90614 infrarode ThermometerMelexis biedt een infrarode thermometer voor de metingen van de niet-contacttemperatuur aan
MLX90614 van Melexis is een infrarode thermometer voor de metingen van de niet-contacttemperatuur. Zowel zijn de spaander van de de thermozuildetector van IRL gevoelige als signaal-conditioneert ASIC geïntegreerd in zelfde aan-39 kunnen. Geïntegreerd in MLX90614 worden een versterker met geringe geluidssterkte, 17 beetje ADC, en de krachtige DSP-eenheid, daarom het bereiken hoge nauwkeurigheid en resolutie van de thermometer. De thermometer komt fabriek gekalibreerd=wordt= die met een digitale SMBus-output, die geven volledige toegang tot de gemeten temperatuur in de volledige temperatuurwaaier met een resolutie van 0.02°C. De gebruiker kan de digitale output vormen om PWM te zijn. Als norm, wordt het 10 beetje PWM gevormd om de gemeten temperatuur in waaier van -20 aan 120°C, met een outputresolutie van 0.14°C. onophoudelijk over te brengen.
Onze temperatuur het ontdekken oplossingen worden gebruikt in een aantal medische toepassingen en wij ontmoeten momenteel de hoge vraag. Daarom kan de levertijd langer duren dan gebruikelijk. Het is ons doel op onze verplichtingen zo goed als wij kunnen, binnen de grenzen te leveren van wat is of uitvoerbaar zal zijn.
Eigenschappen en Voordelen
Kleine grootte, lage kosten
Gemakkelijk te integreren
Fabriek die in brede temperatuurwaaier wordt gekalibreerd:
-40 tot 125 ˚ C voor sensortemperatuur en
-70 tot 380 ˚ C voor objecten temperatuur.
Hoge nauwkeurigheid van 0.5°C over brede temperatuurwaaier (0. +50°C voor zowel Ta als aan)
Hoge (medische) nauwkeurigheidskaliberbepaling
Metingsresolutie van 0.02°C
Enige en dubbele streekversies
SMBus compatibele digitale interface
Klantgerichte PWM-output voor ononderbroken lezing
Beschikbaar in de versies van 3V en 5V-
Eenvoudige aanpassing voor 8 aan 16V-toepassingen
De wijze van de machtsbesparing
Verschillende pakketopties voor toepassingen en metingenveelzijdigheid
Automobielrang
Kleine grootte en lage kosten
Gemakkelijk te integreren
Fabriek die in brede temperatuurwaaier wordt gekalibreerd: -40 aan 125°C voor sensortemperatuur en -70 aan 380°C voor objecten temperatuur

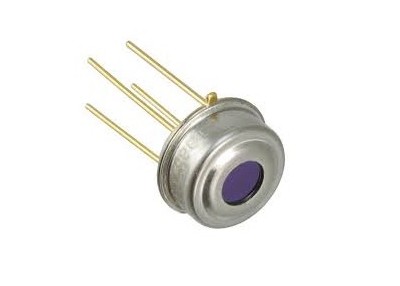

Daadwerkelijke Foto voor Voorraad
Toepassingenvoorbeelden
De temperatuurmetingen van het hoge precisie niet-contact;
Thermisch Comfortsensor voor Mobiele Lucht
Conditionerend controlesysteem;
Temperatuur ontdekkend element voor de woon, commerciële en industriële bouw airconditioning;
Windscherm het ontwasemen;
Automobiel blinde hoekopsporing;
Industriële temperatuurcontrole van bewegende delen;
Temperatuurcontrole in printers en kopieerapparaten;
Huistoestellen met temperatuurcontrole;
Gezondheidszorg;
Vee controle;
Bewegingsopsporing;
De veelvoudige controle van de streektemperatuur – tot 100 sensoren kunnen via gemeenschappelijke 2 draden worden gelezen
Thermisch relais/alarm
De meting van de lichaamstemperatuur
Het opdracht geven van tot Informatie
Artikelnummer.
MLX90614
Temperatuurcode
E (- 40°C aan 85°C)
K (- 40°C aan 125°C)
Pakketcode
SF (AAN-39)
- Optiecode
- X X X
(1) (2) (3)
(1) leveringsvoltage
Acccuracy
A - 5V
B - 3V
Gereserveerd C -
D - de medische nauwkeurigheid van 3V
Voorbeeld:
Mlx90614esf-blaat
(2) aantal thermozuilen:
A – enige streek
B – dubbele streek
(3) pakketopties:
A – Standaardpakket
Gereserveerde B –
C – GEZICHTSVELD 35°
Algemene Beschrijving
MLX90614 is een Infrarode thermometer voor de metingen niet van de contacttemperatuur. Zowel zijn de spaander van de de thermozuildetector van IRL gevoelige als het signaal die ASSP conditioneren geïntegreerd in zelfde aan-39 kunnen.
Dank aan zijn versterker met geringe geluidssterkte, 17 beetje ADC en krachtige DSP-eenheid, wordt een hoge nauwkeurigheid en een resolutie van de thermometer bereikt.
De thermometer komt fabriek die met een output digitale van PWM en van SMBus (Systeembeheersingsbus) wordt gekalibreerd.
Als norm, wordt het 10 beetje PWM gevormd om de gemeten temperatuur in waaier van -20 tot 120 ˚ C, met een outputresolutie van 0,14 ˚C onophoudelijk over te brengen en het POR-gebrek is SMBus.
Maximumclassificaties
Parameter | MLX90614ESF-Axx | MLX90614ESF-Bxx MLX90614ESF-Dxx |
MLX90614KSF-Axx |
Leveringsvoltage, VDD (over voltage) | 7V | 5V | 7V |
Leveringsvoltage, VDD (het werken) | 5.5V | 3.6V | 5.5V |
Omgekeerd Voltage | 0.4V | ||
Werkende Temperatuurwaaier, Ta | -40… +85°C | -40… +125°C | |
De Waaier van de opslagtemperatuur, TS | -40… +85°C | -40… +125°C | |
ESD Gevoeligheid (AEC Q100 002) | 2KV | ||
Gelijkstroom-stroom in SCL/Vz (Vz-wijze) | 2mA | ||
Gelijkstroom-gootsteenstroom, de speld van SDA /PWM | 25mA | ||
Gelijkstroom-bronstroom, SDA/PWM-speld | 25mA | ||
Gelijkstroom-klemstroom, SDA/PWM-speld | 25mA | ||
Gelijkstroom-klemstroom, SCL-speld | 25mA |
Lijst 1: Absolute maximumclassificaties voor MLX90614
Het overschrijden van de absolute maximumclassificaties kan permanente schade veroorzaken.
De blootstelling aan absoluut-maximum-geschatte voorwaarden voor lange perioden kan apparatenbetrouwbaarheid beïnvloeden.
