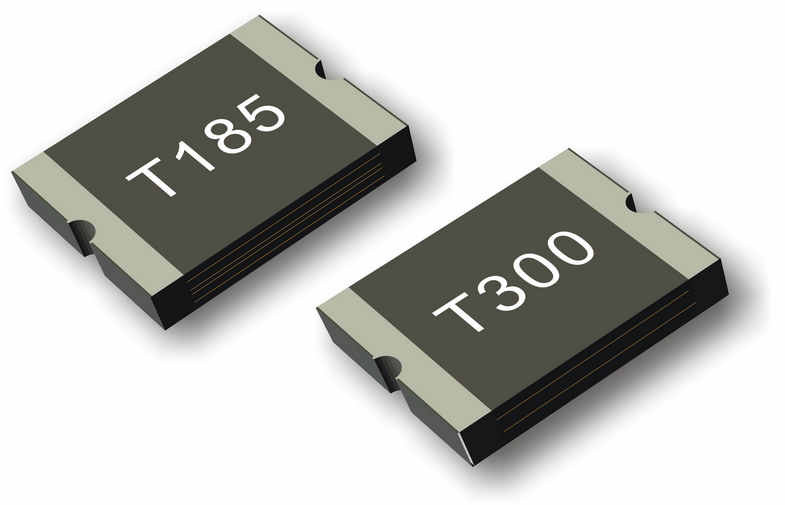

UL hoge Machtspptc Resettable Zekering
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | UCHI |
| Certificering: | UL.VDE.SGS. |
| Modelnummer: | LSMD300 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 3000pcs |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Spoel 1000PCS/Reel |
| Levertijd: | 3 ~ 5 werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, Geldgram |
| Levering vermogen: | 8000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| Hoog licht: | resettable zekering ptc,polyswitch resettable apparaten |
||
|---|---|---|---|
Productomschrijving
UL hoge Machtspptc Resettable Zekering
Snel Detail:
Beschrijving:
Het LSMD2920-Reeksapparaat verstrekt de oppervlakte overstroombeveiliging voor middelgrote voltage (≤60V) toepassingen opzet waar resettable bescherming wordt gewenst.
Toepassingen:
◆ Computermoeder borad, Modem
◆ Industriële controles
◆ IEEE-havens
◆ Draagbare elektronika
Specificaties:
Elektrokenmerken
|
P/N |
|
|
|
|
|
|
|
||
|
IH, (a) |
IT, (a) |
Vmax, (v) |
Imax, (a) |
(a) |
(Seconde.) |
Pd type (W) |
Rmin |
R1max |
|
|
LSMD030 |
0.30 |
0.60 |
60 |
10 |
1.5 |
3.0 |
1.5 |
0.600 |
4.800 |
|
LSMD050 |
0.50 |
1.00 |
60 |
10 |
2.5 |
4.0 |
1.5 |
0.180 |
1.400 |
|
LSMD075 |
0.75 |
1.50 |
33 |
40 |
8.0 |
0.3 |
1.5 |
0.100 |
1.000 |
|
LSMD100 |
1.00 |
2.00 |
33 |
40 |
8.0 |
0.5 |
1.5 |
0.065 |
0.410 |
|
LSMD125 |
1.25 |
2.50 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.050 |
0.250 |
|
LSMD150 |
1.50 |
3.00 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.035 |
0.230 |
|
LSMD185 |
1.85 |
3.70 |
33 |
40 |
8.0 |
2.5 |
1.5 |
0.030 |
0.150 |
|
LSMD200 |
2.00 |
4.00 |
16 |
40 |
8.0 |
4.5 |
1.5 |
0.020 |
0.120 |
|
LSMD250 |
2.50 |
5.00 |
16 |
40 |
8.0 |
16.0 |
1.5 |
0.020 |
0.085 |
|
LSMD260 |
2.60 |
5.20 |
6 |
40 |
8.0 |
10.0 |
1.5 |
0.014 |
0.075 |
|
LSMD300 |
3.00 |
6.00 |
6 |
40 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
|
LSMD300D |
3.00 |
5.20 |
24 |
20 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
I de stroom vanH =Hold: maximumstroom waarbij het apparaat niet bij nog lucht 25℃ zal overhalen.
I de stroom vanT =Trip: minimumstroom waarbij het apparaat altijd bij nog lucht 25℃ zal overhalen.
V hetmaximum apparaat van het =Maximumvoltage kan zonder schade bij geschatte stroom weerstaan.
I hetmaximum de stroomapparaat van de =Maximumfout kan zonder schade bij nominale spanning weerstaan.
T de tijd vanreis=maximum om bij toegewezen stroom over te halen.
Pdtype =Typical machtsdissipatie: typische hoeveelheid macht die door het apparaat wordt verdreven wanneer in de luchtmilieu van de staat.
Rmin weerstand van het =Minimumapparaat bij 25℃ voorafgaand aan overhalen.
R demaximum weerstand van het =Maximumapparaat bij 25℃ voorafgaand aan overhalen.
Productafmetingen & het Merken (Eenheid: mm):
|
P/N |
Het merken
|
A |
B |
C |
D |
|||
|
Min. |
Max. |
Min. |
Max. |
Min. |
Max. |
Min. |
||
|
LSMD030 |
T030 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
|
LSMD050 |
T050 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
|
LSMD075 |
T075 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
|
LSMD100 |
T100 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
|
LSMD125 |
T125 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
|
LSMD150 |
T150 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
|
LSMD185 |
T185 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
|
LSMD200 |
T200 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
|
LSMD250 |
T250 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
|
LSMD260 |
T260 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
|
LSMD300 |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
|
LSMD300D |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
Thermische Derating-Grafiek – ik houd (Ampèren)
|
P/N |
Omringende Werkende Temperatuur |
||||||||
|
-40℃ |
-20℃ |
0℃ |
25℃ |
40℃ |
50℃ |
60℃ |
70℃ |
85℃ |
|
|
LSMD030 |
0.45 |
0.40 |
0.35 |
0.30 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
|
LSMD050 |
0.76 |
0.67 |
0.59 |
0.50 |
0.42 |
0.38 |
0.33 |
0.29 |
0.23 |
|
LSMD075 |
1.13 |
1.01 |
0.88 |
0.75 |
0.62 |
0.56 |
0.50 |
0.44 |
0.34 |
|
LSMD100 |
1.66 |
1.47 |
1.29 |
1.10 |
0.91 |
0.83 |
0.73 |
0.64 |
0.50 |
|
LSMD125 |
1.89 |
1.68 |
1.46 |
1.25 |
1.04 |
0.94 |
0.83 |
0.73 |
0.56 |
|
LSMD150 |
2.27 |
2.01 |
1.76 |
1.50 |
1.25 |
1.13 |
1.00 |
0.87 |
0.74 |
|
LSMD185 |
2.80 |
2.47 |
2.17 |
1.85 |
1.54 |
1.39 |
1.22 |
1.07 |
0.85 |
|
LSMD200 |
3.02 |
2.68 |
2.34 |
2.00 |
1.66 |
1.50 |
1.32 |
1.16 |
0.90 |
|
LSMD250 |
3.78 |
3.35 |
2.93 |
2.50 |
2.08 |
1.88 |
1.65 |
1.45 |
1.13 |
|
LSMD260 |
3.64 |
3.25 |
2.91 |
2.60 |
2.26 |
2.08 |
1.95 |
1.74 |
1.13 |
|
LSMD300 |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
|
LSMD300D |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
A=LSMD030
B=LSMD050
C=LSMD075
D=LSMD100
E=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
I=LSMD250
J=LSMD260
K=LSMD300
◆ De Tijd om krommen over te halen vertegenwoordigt typische prestaties van een apparaat in een gesimuleerd toepassingsmilieu. De daadwerkelijke prestaties in specifieke klantentoepassingen kunnen van deze waarden verschillen toe te schrijven aan de invloed van andere variabelen.
Bureau Goedkeuring:
Bureau Goedkeuring: UL, CSA, TUV
Verordening/Norm: RoHS RoHS 2.0 (2011/65/CE)
Pakketinformatie:
Modelq'ty/Spoel
LSMD150/185/300D 1000pcs
LSMD030 ~ LSMD125 1500 PCs
LSMD200 ~ LSMD300 2000 PCs
Nota: Spoel verpakking per eia-481-1 norm
Concurrentievoordeel:
- Fabriekslevering direct
- Voltooide certificaten zoals UL, VDE, SGS, enz. en hoogte - beschikbare kwaliteit
- Snelle levering
- De beste naverkoopdiensten
- Beschikbare OEM & ODM
