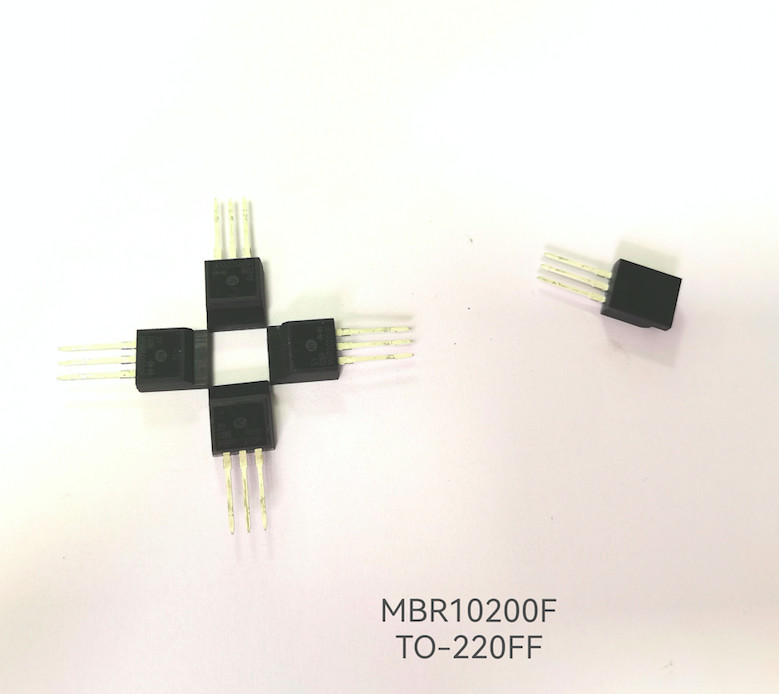

De gemeenschappelijke Diode van Schottky van de Kathodestructuur voor de Toepassingen van de Polariteitsbescherming
Productdetails:
Plaats van herkomst: | Dongguan China |
Merknaam: | Uchi |
Certificering: | CE / RoHS / ISO9001 / UL |
Modelnummer: | MBR10200 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | onderhandeling |
---|---|
Prijs: | Negotiation |
Verpakking Details: | De uitvoerpakket/Onderhandeling |
Levertijd: | onderhandeling |
Betalingscondities: | T/T |
Levering vermogen: | 2000000 per maand |
Gedetailleerde informatie |
|||
Type: | Schottky-Diode | Eigenschappen: | RoHSproduct |
---|---|---|---|
Pakkettype: | Door Gat | Max. door:sturen Stroom: | 30A, 30A |
Max. door:sturen Voltage: | 0.9V, 0.9V | Max. Omgekeerd Voltage: | 200V |
Hoog licht: | De gemeenschappelijke Diode van Schottky van de Kathodestructuur,De Diode van Schottky van de polariteitsbescherming,30A door Gatendiode |
Productomschrijving
Schottky-diode met gemeenschappelijke kathodestructuur voor toepassingen met polariteitsbescherming
MBR10200.pdf
Een Schottky-diode is een metaal-halfgeleiderapparaat gemaakt van een edelmetaal (goud, zilver, aluminium, platina, enz.) A als de positieve elektrode en een N-type halfgeleider B als de negatieve elektrode, en de potentiaalbarrière gevormd op de contactoppervlak van de twee heeft rectificatiekenmerken.Omdat er een groot aantal elektronen in de N-type halfgeleider zit en slechts een kleine hoeveelheid vrije elektronen in het edelmetaal, diffunderen de elektronen van B met hoge concentratie naar A met lage concentratie.Het is duidelijk dat er geen gaten in metaal A zijn en dat er geen diffusie van gaten van A naar B is. Naarmate elektronen van B naar A blijven diffunderen, neemt de elektronenconcentratie op het oppervlak van B geleidelijk af en wordt de elektrische neutraliteit van het oppervlak vernietigd. , waardoor een potentiële barrière wordt gevormd, en de richting van het elektrische veld is B → A.Onder invloed van het elektrische veld zullen de elektronen in A echter ook een driftbeweging produceren van A → B, waardoor het door de diffusiebeweging gevormde elektrische veld wordt verzwakt.Wanneer een ruimteladingsgebied van een bepaalde breedte tot stand wordt gebracht, bereiken de elektronendriftbeweging veroorzaakt door het elektrische veld en de elektronendiffusiebeweging veroorzaakt door verschillende concentraties een relatief evenwicht, waardoor een Schottky-barrière wordt gevormd.
Functies
1. Gemeenschappelijke kathodestructuur
2. Laag vermogensverlies, hoog rendement
3. Hoge operationele junctietemperatuur
4. Beschermring voor overspanningsbeveiliging, hoge betrouwbaarheid
5. RoHS-product
toepassingen
1. Hoogfrequente schakelaar Voeding
2. Vrijloopdiodes, toepassingen voor polariteitsbescherming
BELANGRIJKSTE KENMERKEN
ALS(AV) |
10(2×5)A |
VF(max) |
0,7V (@Tj=125°C) |
Tj |
175°C |
VRRM |
100 V |
PRODUCTBERICHT
Model |
Markering |
Pakket |
MBR10100 |
MBR10100 |
TO-220C |
MBRF10100 |
MBRF10100 |
TO-220F |
MBR10100S |
MBR10100S |
TO-263 |
MBR10100R |
MBR10100R |
TO-252 |
MBR10100V |
MBR10100V |
TO-251 |
MBR10100C |
MBR10100C |
TO-220 |
ABSOLUTE WAARDEN (Tc=25°C)
Parameter |
Symbool |
Waarde |
Eenheid |
||
Herhaalde piek sperspanning |
VRRM |
100 |
V |
||
Maximale DC-blokkeerspanning |
VDC |
100 |
V |
||
Gemiddelde voorwaartse stroom |
TC=150°C (TO-220/263/252 )TC=125°C (TO-220F) |
per apparaat
per diode |
ALS(AV) |
10 5 |
A |
Piek niet-repetitieve voorwaartse stroom 8,3 ms enkele halve sinusgolf (JEDECMethode) |
IFSM |
120 |
A |
||
Maximale junctietemperatuur |
Tj |
175 |
° C |
||
Temperatuurbereik opslag |
TSTG |
-40~+150 |
° C |
