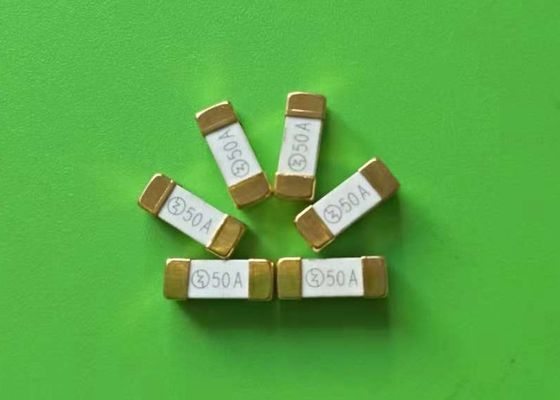

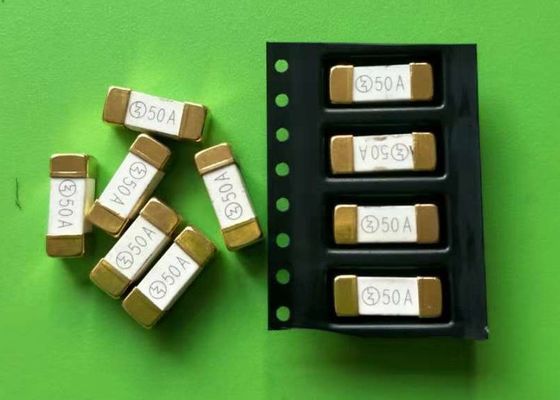

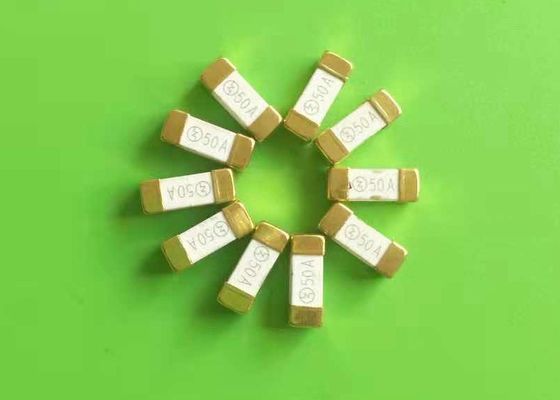

Snelwerkende hoogstroomsluiting 50A 12x4,5 mm
Productdetails:
| Certificering: | UL |
| Modelnummer: | 4512 reeks |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000pcs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 20A-30A: 2000pcs-zekeringen in band (breedte 24mm) en spoel (dia. 13inch); 40A-100A: 1000pcs-zekerin |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000,000pcs/month |
|
Gedetailleerde informatie |
|||
| Naam: | 4512 Steenzekering | Huidige Classificaties: | 50A |
|---|---|---|---|
| Nominale spanning: | 32V,63V,72V,80V,125V | Breekvermogen: | AC 500A@ 125V,DC 1KA |
| Snelheid: | Snelwerkend | Lichaam: | Keramische vierkante |
| Inkapseling: | Opbouwmontage | Standaard: | UL248-1/14 |
| Markeren: | mini-glaszekeringen,radiale loodzekering,50A hoge stroom bakstenen zekering |
||
Productomschrijving
1032 1245 4512 Serie Surface Mount Package Snelle Werking Hoge Stroom Brick Zekering 50A 12x4.5mm Keramische Vierkante Behuizing
Beschrijving
De 4512 serie NANO² zekering is een snelle, zeer hoge stroom zekering ontworpen voor toepassingen met hoge bedrijfsstromen. Het biedt superieure thermische cyclustest van 500 cycli met zijn lage temperatuurstijging en uitstekende temperatuurstabiliteitseigenschappen, waardoor het ideaal is voor gebruik in datacom- en telecomapparatuur zoals high-end servers, basisstations, voedingen en blade computing-toepassingen. De 463 serie biedt hoog-ampère circuitbescherming, ultra-hoge onderbrekingswaarden (tot 500A@ 72VDC) en een klein formaat (10,1 mm x 3,12 mm x 3,12 mm) en een surface-mount vormfactor om ruimte te besparen.
Kenmerken
* Snelle werking Hoge stroom brick zekering
* Surface mount ontwerp om ruimte te besparen
* Keramische vierkante behuizing met eindkap ontwerp
* Ontworpen volgens UL248-1/14
* Nieuwe Aankomst
Toepassingen
High-end servers
Basisstation voeding
Spanningsregulatormodule voor pc-server
Koelventilatorsysteem voor pc-server
Advance Telecommunication Computing Architecture (ATCA) toepassingen voor cloud computing
Batterijbeheersysteem (Industriële gereedschappen)
Elektrische Kenmerken
| Ampère | 1.0 In | 2.5 In | 3.5 In |
| 20-50A | 4 uur min. | <10s | - |
| 60-100A | 4 uur min. | - | <10s |
Specificaties
1. AC Onderbrekingswaarde (Gemeten bij de aangegeven spanning, 100% vermogensfactor willekeurig sluiten)
2. DC Onderbrekingswaarde (Gemeten bij de aangegeven spanning, tijdconstante van minder dan 50 microseconden,
batterijbron)
3. Typische Pre-arcing I2t worden gemeten bij 10In Stroom, DC batterijbank, maar niet meer dan de onderbrekings
waarde, tijdconstante van gekalibreerd circuit minder dan 50 microseconden)
4. Interne kwalificatie voor 40A-60A @ 80Vdc, UL-goedkeuring is in behandeling
Afmetingen (mm)
Aanbevolen Pad Layout
20A-30A: Aanbevolen spoor dikte is 3oz; de minimale spoorbreedte is 10mm
40A-50A: Aanbevolen spoor dikte is 3oz; de minimale spoorbreedte is 15mm
60A-70A: Aanbevolen spoor dikte is 3oz; de minimale spoorbreedte is 22mm
80A-100A: Aanbevolen spoor dikte is 6oz; de minimale spoorbreedte is 33mm
Soldeereigenschappen
Reflow Solderen
• Temperatuur: 260° C
• Tijd: 30 seconden maximum
Tijd-Stroom Curves
Temperatuur derating curve
Normale Bedrijfstemperatuur: 25℃± 2℃
Bedrijfstemperatuur: -55℃ tot 125℃ met de juiste correctiefactor toegepast.
Grafiek van correctiefactor

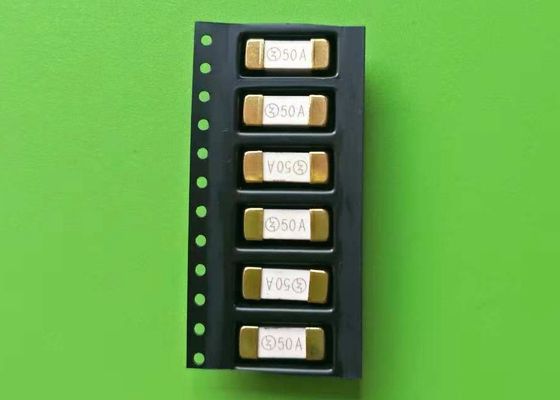

Verpakking en Minimale bestelhoeveelheid
20A-30A: 2000 stuks zekeringen in tape (breedte 24mm) en reel (dia. 13 inch);
40A-100A: 1000 stuks zekeringen in tape (breedte 24mm) en reel (dia. 13 inch)
