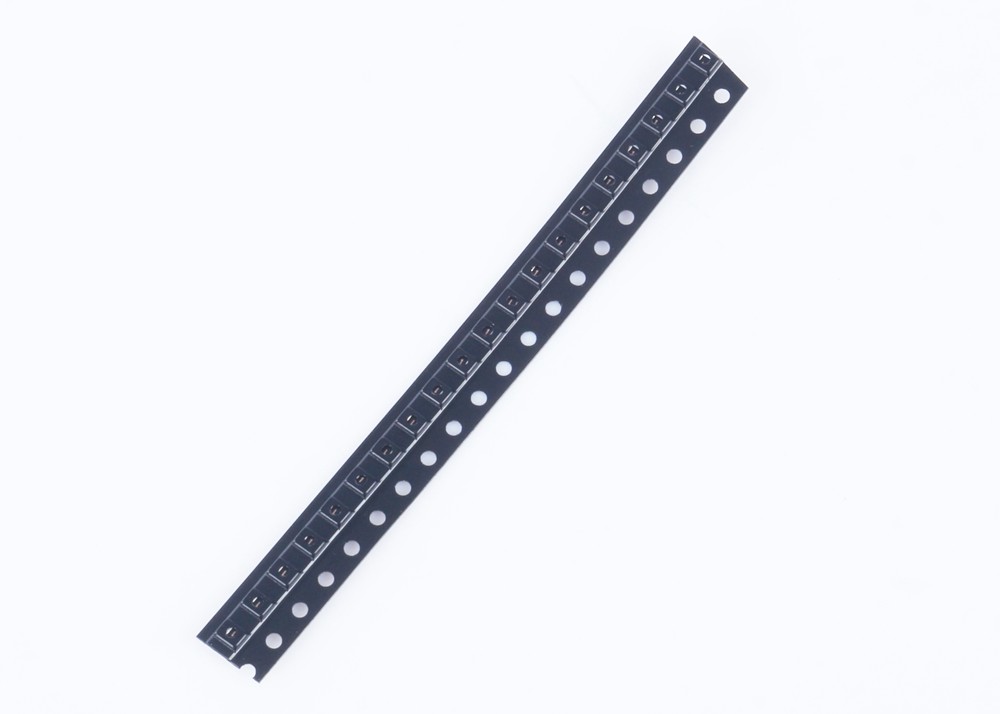

0805L010YR dwars 0805 2012 Metrische Resettable de Zekeringen0.1a 15V Band van PPTC in Spoel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | R |
| Certificering: | UL,ROHS,REACH |
| Modelnummer: | SMD0805R010SF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5000pcs |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Band in spoel, 5000pcs per spoel |
| Levertijd: | 10 DAGEN |
| Betalingscondities: | de Western Union, T/T, Moneygram |
| Levering vermogen: | 5000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| naam: | Resettable Zekeringen van PPTC | Beëindigingsstijl: | SMD/SMT |
|---|---|---|---|
| Greepstroom: | 100 mA | Reisstroom: | 300 mA |
| Maximumvoltage: | 15V | Huidige Maximum Classificatie -: | 30A |
| Pakket/Geval: | 0805 (metrische 2012) | Type: | PolyFuse Resettable PTC |
Productomschrijving
0805L010YR dwars 0805 2012 Metrische Resettable de Zekeringen0.1a 15V Band van PPTC in Spoel
Beschrijving
De 0805 Reeks PTC verstrekt de oppervlakte overstroombeveiliging voor toepassingen opzet waar de ruimte bij een premie is en resettable bescherming wordt gewenst.
Eigenschappen
Volgzaam, loodvrij en halogeen-vrije RoHS
Snelle reactie op foutenstromen
Het compacte ontwerp bespaart raadsplaats
Lage weerstand
Laag-profiel
Compatibel systeem met soldeersel op hoge temperatuur
Toepassingen
• USB-randapparatuur
• Diskdriven
• CD-roms
• Gebruiksklare bescherming voor motherboards en randapparatuur
• Mobiele telefoons - batterij en havenbescherming
• Diskdriven
• PDAs/digitale camera's
• De havenbescherming van de spelconsole
Elektrokenmerken
| Model | Het merken | Maximum | Weerstand | App. | |||||||
| V maximum | Imax | Ik houd | Ik haal over | Pd | Tijd over te halen | ||||||
| @25°C | @25°C | Type. | Huidig | Tijd | R i min | R1max | UL | ||||
| (Vdc) | (a) | (a) | (a) | (w) | (a) | (Seconde) | (w) | (w) | |||
| SMD0805R005SF | 1 | 15.0 | 30 | 0,05 | 0,15 | 0,5 | 0,5 | 1.50 | 1,500 | 18,000 | √ |
| SMD0805R010SF | 1 | 15.0 | 30 | 0,10 | 0,30 | 0,5 | 0,5 | 1.50 | 0,750 | 6,000 | √ |
| SMD0805R020SF | 2 | 9.0 | 30 | 0,20 | 0,50 | 0,5 | 8.0 | 0,02 | 0,550 | 3,500 | √ |
| SMD0805R035SF | 3 | 6.0 | 30 | 0,35 | 0,75 | 0,5 | 8.0 | 0,10 | 0,200 | 1,200 | √ |
| SMD0805R035SF12v | 3 | 12.0 | 30 | 0,35 | 0,75 | 0,5 | 8.0 | 0,10 | 0,200 | 1,200 | |
| SMD0805R050SF | 5 | 6.0 | 30 | 0,50 | 1.00 | 0,5 | 8.0 | 0,10 | 0,100 | 0,850 | √ |
| SMD0805R050SF12v | 5 | 12.0 | 30 | 0,50 | 1.00 | 0,5 | 8.0 | 0,10 | 0,100 | 0,850 | |
| SMD0805R050SF16v | 5 | 16.0 | 30 | 0,50 | 1.00 | 0,5 | 8.0 | 0,10 | 0,100 | 0,850 | |
| SMD0805R050SF24v | 5 | 24.0 | 30 | 0,50 | 1.00 | 0,5 | 8.0 | 0,10 | 0,100 | 0,850 | |
| SMD0805R075SF | 7 | 6.0 | 35 | 0,75 | 1.50 | 0,6 | 8.0 | 0,20 | 0,070 | 0,385 | √ |
| SMD0805R075SF12v | 7 | 12.0 | 35 | 0,75 | 1.50 | 0,6 | 8.0 | 0,20 | 0,070 | 0,385 | |
| SMD0805R100SF | 0 | 6.0 | 35 | 1.00 | 1.95 | 0,6 | 8.0 | 0,30 | 0,040 | 0,230 | √ |
| SMD0805R100SF12v | 0 | 12.0 | 35 | 1.00 | 1.95 | 0,6 | 8.0 | 0,30 | 0,040 | 0,230 | |
| SMD0805R110SF | 0 | 6.0 | 35 | 1.10 | 2.20 | 0,6 | 8.0 | 0,30 | 0,035 | 0,210 | √ |
| SMD0805R110SF12v | 0 | 12.0 | 35 | 1.10 | 2.20 | 0,6 | 8.0 | 0,30 | 0,035 | 0,210 | |
| SMD0805R125SF | 12 | 6.0 | 35 | 1.25 | 2.50 | 1.5 | 8.0 | 0,60 | 0,025 | 0,140 | √ |
| SMD0805R150SF | 15 | 6.0 | 35 | 1.50 | 3.00 | 1.0 | 8.0 | 0,50 | 0,015 | 0,130 | √ |
| Model | Omringende Verrichtingstemperatuur | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| SMD0805R005SF | 0,070 | 0,060 | 0,055 | 0,050 | 0,040 | 0,035 | 0,030 | 0,025 | 0,015 |
| SMD0805R010SF | 0,14 | 0,12 | 0,11 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,03 |
| SMD0805R020SF | 0,28 | 0,25 | 0,23 | 0,20 | 0,17 | 0,14 | 0,12 | 0,10 | 0,07 |
| SMD0805R035SF | 0,47 | 0,44 | 0,39 | 0,35 | 0,30 | 0,27 | 0,24 | 0,20 | 0,14 |
| SMD0805R050SF | 0,68 | 0,62 | 0,55 | 0,50 | 0,40 | 0,37 | 0,33 | 0,29 | 0,23 |
| SMD0805R075SF | 1.00 | 0,90 | 0,79 | 0,75 | 0,63 | 0,57 | 0,53 | 0,41 | 0,34 |
| SMD0805R100SF | 1.35 | 1.25 | 1.15 | 1.00 | 0,82 | 0,74 | 0,65 | 0,55 | 0,42 |
| SMD0805R110SF | 1.45 | 1.35 | 1.20 | 1.10 | 0,92 | 0,84 | 0,75 | 0,65 | 0,52 |
| SMD0805R125SF | 1.65 | 1.53 | 1.36 | 1.25 | 1.05 | 0,95 | 0,85 | 0,74 | 0,59 |
| SMD0805R150SF | 1.98 | 1.84 | 1.63 | 1.50 | 1.26 | 1.14 | 1.02 | 0,88 | 0,71 |
Thermische Derating-Kromme
Gemiddelde tijd-Huidige Kromme
Grootte (mm)
| P/N | A | B | C | D | E | |||
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | Min. | |
| SMD0805R005SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,40 | 0,90 | 0,20 | 0,10 |
| SMD0805R010SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,40 | 0,90 | 0,20 | 0,10 |
| SMD0805R020SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,35 | 0,80 | 0,20 | 0,10 |
| SMD0805R035SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,35 | 0,80 | 0,20 | 0,10 |
| SMD0805R035SF12v | 2.00 | 2.20 | 1.20 | 1.50 | 0,35 | 0,80 | 0,20 | 0,10 |
| SMD0805R050SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,35 | 0,80 | 0,20 | 0,10 |
| SMD0805R050SF12v | 2.00 | 2.20 | 1.20 | 1.50 | 0,35 | 0,80 | 0,20 | 0,10 |
| SMD0805R050SF16v | 2.00 | 2.20 | 1.20 | 1.50 | 0,50 | 1.10 | 0,20 | 0,10 |
| SMD0805R050SF24v | 2.00 | 2.20 | 1.20 | 1.50 | 0,50 | 1.10 | 0,20 | 0,10 |
| SMD0805R075SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,50 | 1.00 | 0,20 | 0,10 |
| SMD0805R075SF12v | 2.00 | 2.20 | 1.20 | 1.50 | 0,50 | 1.00 | 0,20 | 0,10 |
| SMD0805R100SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,70 | 1.20 | 0,20 | 0,10 |
| SMD0805R100SF12v | 2.00 | 2.20 | 1.20 | 1.50 | 0,70 | 1.20 | 0,20 | 0,10 |
| SMD0805R110SF | 2.00 | 2.20 | 1.20 | 1.50 | 0,70 | 1.20 | 0,20 | 0,10 |
| SMD0805R110SF12v | 2.00 | 2.20 | 1.20 | 1.50 | 0,70 | 1.20 | 0,20 | 0,10 |
| SMD0805R125SF | 2.00 | 2.20 | 1.20 | 1.50 | 1.00 | 1.50 | 0,20 | 0,10 |
| SMD0805R150SF | 2.00 | 2.20 | 1.20 | 1.50 | 1.00 | 1.50 | 0,20 | 0,10 |
Geadviseerde Stootkussenlay-out (mm.)
Verpakkingsinformatie
| Artikelnummer | Hoeveelheid |
| SMD0805R 005.010.020.035 .050.SF | 5.000 PCs/spoel |
| SMD0805R 075.100.110.125 .SF | 4.000 PCs/spoel |
| SMD0805R150SF | 3.500 PCs/spoel |
Band & spoel verpakking per eia481-1
