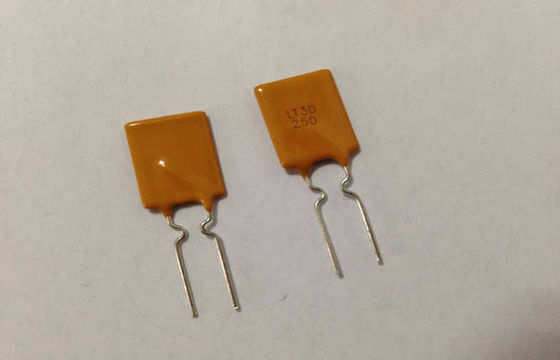

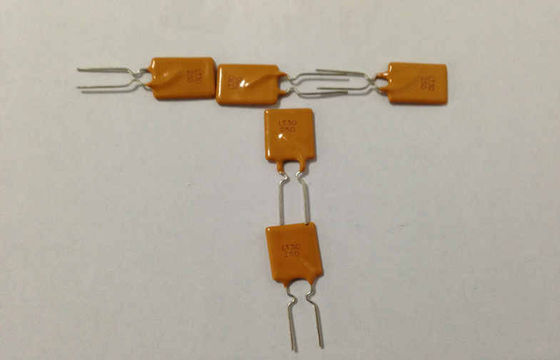

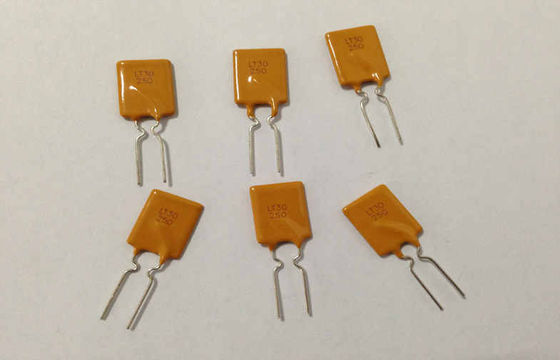

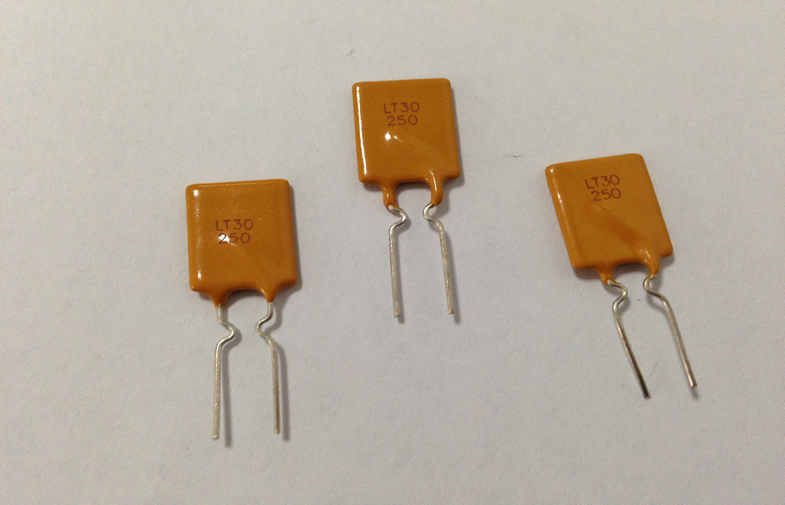

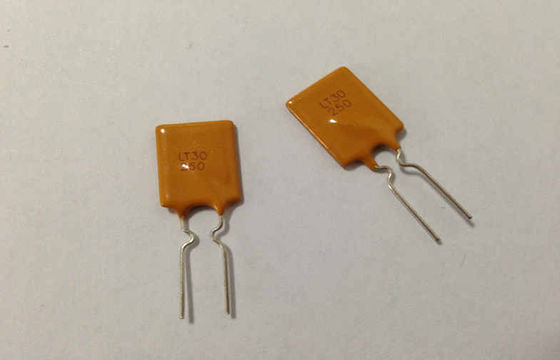

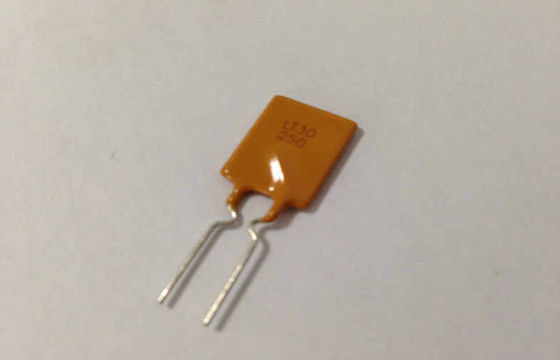

30V 2,5A PPTC-herstelbare zekerheid
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | UCHI |
| Certificering: | ROHS,SGS,UL,VDE |
| Modelnummer: | LT30250 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5000pcs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Bulk500pcs/bag |
| Levertijd: | 3 ~ 5 werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, Geldgram |
| Levering vermogen: | 8000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| Markeren: | polyswitch resettable zekering,polyswitch resettable apparaten |
||
|---|---|---|---|
Productomschrijving
Dip 30V 2.5A PPTC Resetable Fuse, Polyswitch PTC-apparaten voor overstromingsbescherming
Snelle details:
• Snelle reistijden en herstelbare bescherming
• Bescherming tegen overstroming en overtemperatuur
• Breed aanbod van stroom (inhoud) en spanning (Vmax)
• Lage weerstand
• RoHS-conform, loodvrij, halogeenvrij
Beschrijving:
De Cooper Bussmann-familie van PolyTronTM resetbare PPTC's is ideaal geschikt voor de bescherming van toepassingen die gevoelig zijn voor hoge omgevings ofDe PPTC's werken als een positief temperatuurcoëfficiënt.en overmatige stroom zal de weerstand van het apparaat te verhogen tot hetHet PPTC-systeem is in staat om het gebruik van de PPTC-systeem te beperken tot een niveau dat niet veilig is.open het circuit om bescherming te bieden tegen overstromingen of verhoogdeOmgevingstemperatuur. Zodra de fout is verwijderd of de omgevingstemperatuur afkoelt, zal de PPTCautomatisch "reset" en opnieuw veilig stroomniveau's uitvoeren, waardoorPPTC's worden vaak gebruikt in toepassingen waar constante uptime vereist is.en/of in circuits die niet gemakkelijk toegankelijk zijn voor een gebruiker of onderhoudsdeskundige.Verkrijgbaar in oppervlakte- en radiële verpakkingen, Cooper Bussmann resettablePPTC's helpen de veiligheid en betrouwbaarheid van klantapparatuur te verbeterenwereldwijd.
Toepassingen:
• Medische apparatuur
• Industriële energie en transmissie
• Witte goederen
• Telecommunicatie en netwerken
• Computer en randapparatuur
• Consumenten en automobielelektronica
• Batterijen en oplaadbare apparaten
Specificaties:
Afmetingen in millimeter
 |
|
Deelnummer |
Een |
B. |
C |
D |
E |
F |
Lood |
|
|
Maximaal |
Maximaal |
Typus. |
Min. |
Maximaal |
Typus. |
Stijl |
GrootteΦ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
Elektrische kenmerken bij 25 °C
|
Deelnummer |
Ik...H |
Ik...T |
Vmax. |
Ik...max. |
Treis |
Pdtype |
RMin. |
Rmax. |
|
|
(A) |
(A) |
(V) |
(A) |
Stroom ((A) |
Tijd (s) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30-300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
Ik...H= Houdstroom: maximale stroom waarbij het apparaat bij 25°C stilstand niet zal afgaan.
Ik...T=Trip-stroom: minimale stroom waarbij het apparaat altijd bij 25°C stilloze lucht zal gaan draaien.
Vmax.= Maximale spanning die het apparaat kan weerstaan zonder schade bij nominale stroom.
Ik...max.= Maximale storingstroom die het apparaat kan weerstaan zonder schade bij nominale spanning.
Treis=Maximale tijd tot start (s) bij toegewezen stroom.
Pdtype=Typische vermogensafvoer: typische hoeveelheid vermogen die door het apparaat wordt afgevoerd wanneer het apparaat zich in een luchtomgeving bevindt.
RMin.=Minimumweerstand van het apparaat bij 25°C vóór het afgaan.
Rmax.= Maximale weerstand van het apparaat bij 25°C vóór het afgaan.
Thermische ontlading [Hold current (A) bij omgevingstemperatuur (°C) ]
|
Deelnummer |
Maximale omgevingsoperatietemperatuur (°C) |
||||||||
|
-40 |
- 20 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30-300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
Betrouwbaarheidstest
|
Test |
Testomstandigheden |
Aanvaardings-/afwijzingscriteria |
|
Resistentie |
In stille lucht @ 25°C |
RMin.≤R≤Rmax. |
|
Tijd om te reizen |
Specifieke stroom, Vmax., 25°C |
T≤maximale reistijd |
|
Houd de stroom |
30 min, op IH |
Geen trip. |
|
Levenscyclus van de reis |
Vmax.Ik...max., 100cycles |
Geen bochten of branden |
|
Uithoudingsvermogen tijdens de reis |
Vmax., 24 uur |
Geen bochten of branden |
Typische tijd-tot-reiscurven bij 25 °C
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
Pakketinformatie
Groot:
LT 30-090 ~ LT 30-185 1000 stuks per zak
LT 30-250 ~ LT 30-800 .500 stuks per zak
LT 30-400 1000 stuks per zak
LT 30-900 200 stuks per zak
Tape & Reel:
LT 30-090 ~ LT 30-250 3000 stuks per spoel
LT 30-300 2500 stuks per spoel
LT 30-400 ~ LT 30-500 1500 stuks per spoel
