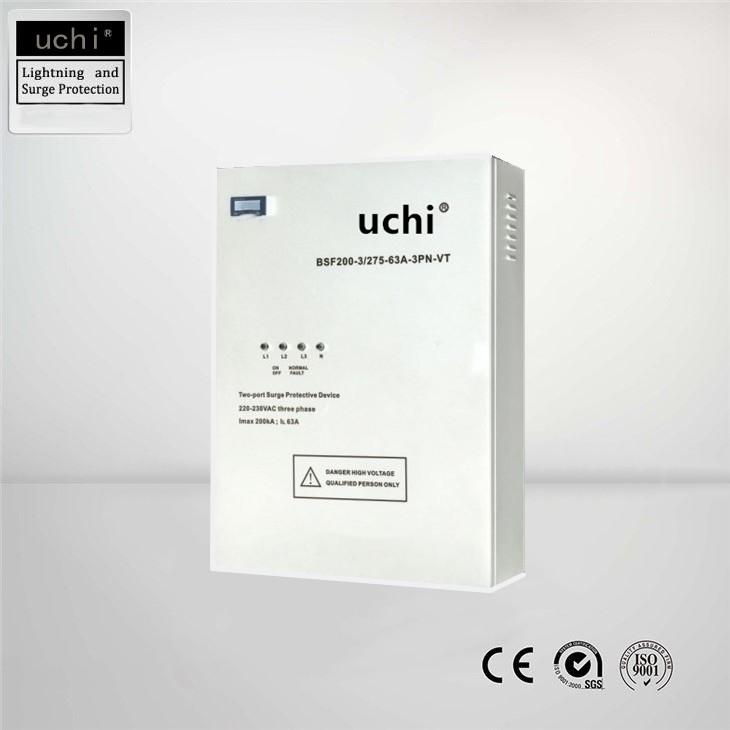

AC 180V van de Beschermerimax 200kA van de Schommelingsdoos de Draadverbinding 350x260x130mm
Productdetails:
Plaats van herkomst: | Dongguan China |
Merknaam: | Uchi |
Certificering: | CE / ISO9001 / FCC / SGS |
Modelnummer: | De beschermingsdoos van de machtsbliksem |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 50 stuk/stukken |
---|---|
Prijs: | Negotiate |
Verpakking Details: | De uitvoerpakket |
Levertijd: | 8 - 15 dagen na betaling |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 10000 Stukken per Maand |
Gedetailleerde informatie |
|||
AC: | 180V/320V | Beveiligingsniveau omhoog: | 1.5KV |
---|---|---|---|
Nominale lossingsstroom binnen (8/20μs): | 50kA | Maximumlossingsstroom Imax (8/20μs): | 50kA of 200kA |
Productgarantie: | 1 jaar | Toepassing: | Zonne industrieel Machtssysteem, |
Hoog licht: | AC 180V de beschermer van de schommelingsdoos,200kA de beschermer van de schommelingsdoos,350x260x130mm de doos van de draadverbinding |
Productomschrijving
AC 180V/320V de Beschermingsdoos van de Machtsbliksem voor Zonne Industrieel Machtssysteem,
Productcategorie (GB/IEC) | Klasseni+ii/Type 1 +2 | |||
Beschermingswijze | Volledige beschermingswijze | |||
Producttechnologieën | ESG-technologie (pre-stadium) + VTD-technologie (post-stadium); LC filtertechnologie; thermische reistechnologie; ingebouwde reeks overstroombeveiliging | |||
Het toepasselijke systeem van de machtsdistributie | De V.N. | 120/208V aan 127/220V In drie stadia (TN/TT) | 220/380V aan 277/480V In drie stadia (TN/TT) | |
Maximum duurzaam het werk voltage (AC) | Uc | 180V | 320V | |
Geschatte ladingsstroom | IL | 400A | ||
Nominale lossingsstroom | In | 50kA (8/20μs) | ||
De beschermingsvermogen van de pre-stadiumschommeling | L-n | Iimp: 50kA (10/350μs), Imax: 150kA (8/20μs) | ||
N-PE | Iimp: 100kA (10/350μs), Imax: 200kA (8/20μs) | |||
Het post-vlakke vermogen van de schommelingsbescherming | L-n | Imax | 50kA (8/20μs) | |
De capaciteit van de schommelingslossing (elke fase) | Imax | 200kA (8/20μs) | ||
Voltagebeveiligingsniveau | L-N@6kV/3kA | VPR | ≤ 0.4kV | ≤ 0.5kV |
L-N@In (50kA, 8/20μs) | Op | ≤ 0.8kV | ≤ 1.0kV | |
N-PE@1.2/50μs | Op | ≤ 1.0kV | ≤ 1.5kV | |
Werkende stroom | IPE | <0> | ||
Drukdaling | < 2V=""> | |||
Het tijdelijke overvoltage kenmerk-weerstaat wijze | Utov | 230V/120min | 440V/120min |
Toepassingsgebied:
De doos bliksembescherming van de op het tweede niveau is hoofdzakelijk geïnstalleerd in de distributie van de vloermacht, de distributie van de computerzaalmacht en andere milieu's, aangezien de bliksembescherming op het tweede niveau van het systeem van de machtsdistributie, de resterende schommeling, lost en met de doos bliksembescherming van de op het eerste niveau samenwerkt om aan de de goedkeuringsvereisten van de bliksembescherming en aan de beschermingsbehoeften te voldoen.
De belangrijkste parameters:
Maximum ononderbroken het werk voltage Uc: 385VAC
Nominale lossingsstroom in (8/20μs): 20kA of 40kA
Maximumlossingsstroom Imax (8/20μs): 40kA of 80kA
Beveiligingsniveau omhoog: 1.8kV of 2.1kV
Beschermingswijze: 4P in drie stadia, eenfasige 2P
Productgrootte: 350*260*130mm
Productomschrijving:
De goedkeuring van Klasse II SPD om kring te combineren „3+1 die“, laag die voltagemateriaal beschermen tegen schommelingsschade, was in TT systeem van toepassing, volgens IEC61643-1/GB 18802,1 wordt ontworpen
Hoofdkarakter:
1. Het groene licht wijst op normaal en rood licht wijst op fout voor verrichting
2. De ingebouwde stroomonderbreker, en het thermische scheidingsapparaat, toen de fout voorkwam, zullen het thermische scheidingsapparaat SPD van de netto macht afsnijden, zal het groene venster veranderen
3. Impuls tegenfunctie, die de bliksemgebeurtenissen registreren
4. Externe bedrading eind, gemakkelijk voor verbinding, geschikt voor binnentoepassing
Type | BT 5L cm 275/40 4P | BT 5L cm 385/40 4P | BT 5L cm 275/40 3+1 | BT 5L cm 385/40 3+1 | |
Geef opdracht tot Nr. | 840 883 | 840 887 | 840 884 | 840 888 | |
Norminala.c voltage | De V.N. | 230V/400V | 230V/400V | 230V/400V | 230V/400V |
Nominale spanning (max. ononderbroken a.c-voltage) L/N | Uc | 275V | 385V | 275V | 385V |
Nominale spanning (max. ononderbroken a.c-voltage) N/PE | Uc | 275V | 385V | 255V | 255V |
Nominale lossingsstroom (8/20µs) L/N | In | 20KA | 20KA | 20KA | 20KA |
Nominale lossingsstroom (8/20µs) N/PE | In | 20KA | 20KA | 40KA | 40KA |
Max. lossingsstroom (8/20µs) L/N | Imax | 40KA | 40KA | 40KA | 40KA |
Max. lossingsstroom (8/20µs) N/PE | Imax | 40KA | 40KA | 65KA | 65KA |
Voltagebeveiligingsniveau L/N | Op | ≤1.25KV | ≤1.8KV | ≤1.25KV | ≤1.8KV |
Voltagebeveiligingsniveau N/PE | Op | ≤1.25KV | ≤1.8KV | ≤1.5KV | ≤1.5KV |
Volg huidig het doven vermogen in Uc (N/E) | IL | 100Arms | 100Arms | ||
Werkende temperatuurwaaier | -40℃… +80℃ | ||||
Gebied in dwarsdoorsnede | flexibele 25mm2 solid/35mm2 | ||||
Bijlagemateriaal | zwarte metaalhuisvesting (gietend Aluminium) | ||||
Testnormen | YD/T 1235,1; GB 18802,1; CEI 61643-1 | ||||
Certificatie | CE (LVD, EMC) |
