De hoge Dioden van Schottky van de Omschakelingsfrequentie, Lage Machts Rijdende Dioden Zonder verlies
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | Uchi |
| Certificering: | CE / RoHS / ISO9001 / UL |

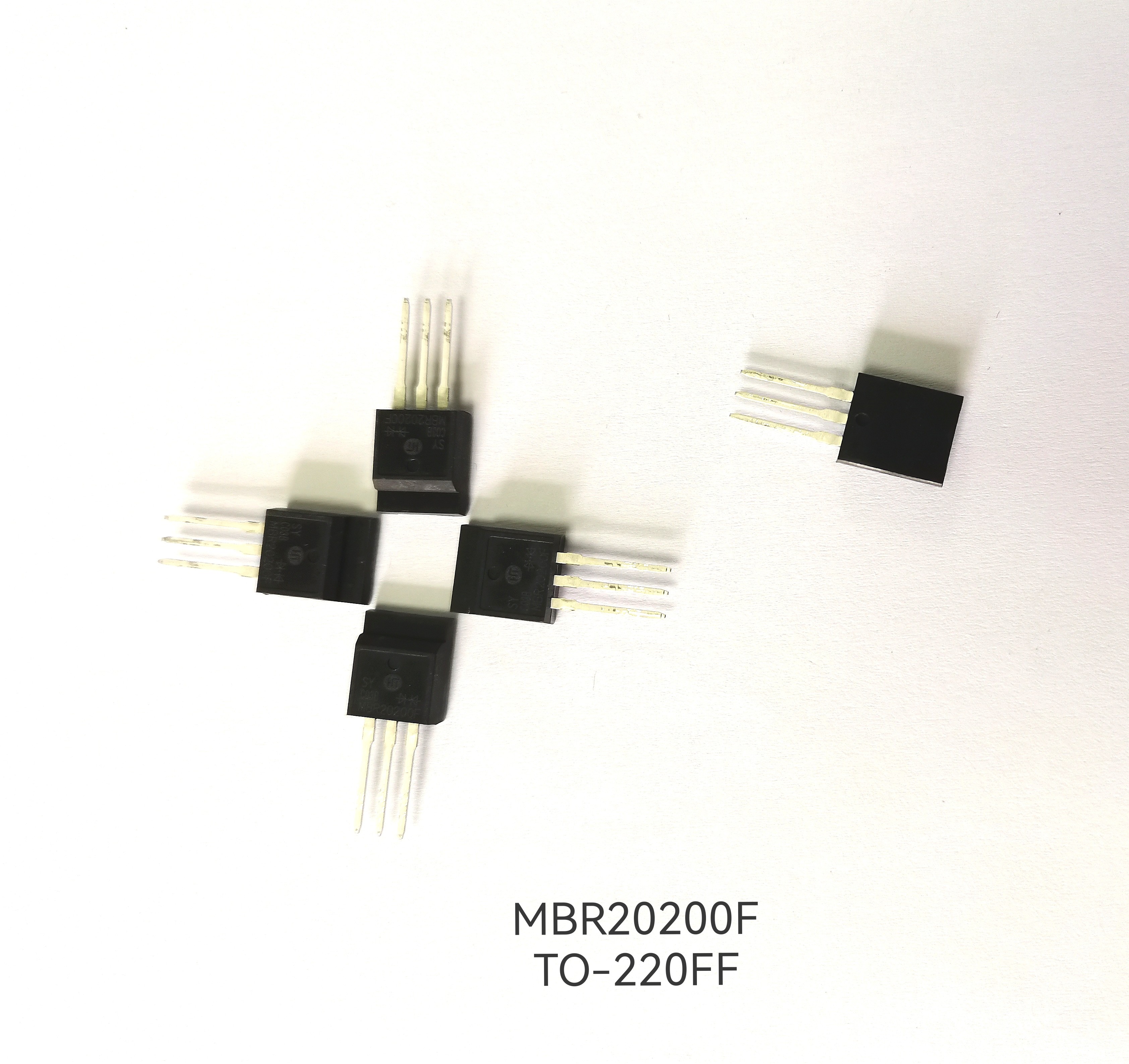

| Modelnummer: | MBR20200F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | onderhandeling |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | De uitvoerpakket/Onderhandeling |
| Levertijd: | onderhandeling |
| Betalingscondities: | T/T |
| Levering vermogen: | 2000000 per maand |
|
Gedetailleerde informatie |
|||
| Type: | Schottky-Diode | Eigenschappen: | Laag machtsverlies, hoog rendement |
|---|---|---|---|
| Pakkettype: | Door Gat | Max. door:sturen Stroom: | 30A, 30A |
| Max. door:sturen Voltage: | 0.9V, 0.9V | Toepassingen: | Vrije Rijdende Dioden |
| Hoog licht: | De hoge Dioden van Schottky van de Omschakelingsfrequentie,De Vrije Rijdende Dioden van Ce,30A vrije Rijdende Dioden |
||
Productomschrijving
Schottky-diodes met laag vermogensverlies Hoge schakelfrequentie voor vrijloopdiodes
MBR20200F.pdf
Schottky-diode De Schottky-diode, ook wel Schottky-barrièrediode (afgekort SBD) genoemd, is een ultrasnelle halfgeleiderinrichting met een laag vermogen.Het meest opvallende kenmerk is dat de omgekeerde hersteltijd extreem kort is (kan zo klein zijn als enkele nanoseconden), en de voorwaartse spanningsval is slechts ongeveer 0,4 V.Het wordt meestal gebruikt als hoogfrequente, laagspannings-, hoogstroomgelijkrichterdiodes, vrijloopdiodes en beveiligingsdiodes.Het is ook nuttig als gelijkrichterdiodes en kleinsignaaldetectordiodes in microgolfcommunicatiecircuits.Het komt vaker voor bij communicatievoedingen, frequentieomvormers, enz.
Een typische toepassing is in het schakelcircuit van de bipolaire transistor BJT, door de Shockley-diode op de BJT te klemmen, zodat de transistor daadwerkelijk dicht bij de uit-stand staat wanneer deze in de aan-stand staat, waardoor de schakelsnelheid van de transistor.Deze methode is de techniek die wordt gebruikt in de interne TTL-circuits van typische digitale IC's zoals 74LS, 74ALS, 74AS, enz.
Het grootste kenmerk van Schottky-diodes is dat de voorwaartse spanningsval VF relatief klein is.Bij dezelfde stroom is de voorwaartse spanningsval veel kleiner.Bovendien heeft het een korte hersteltijd.Het heeft ook enkele nadelen: de weerstandsspanning is relatief laag en de lekstroom is iets groter.Het moet uitgebreid worden overwogen bij het kiezen.
Functies
1. Gemeenschappelijke kathodestructuur
2. Laag vermogensverlies, hoog rendement
3. Hoge operationele junctietemperatuur
4. Beschermring voor overspanningsbeveiliging, hoge betrouwbaarheid
5. RoHS-product
toepassingen
1. Hoogfrequente schakelaar Voeding
2. Vrijloopdiodes, toepassingen voor polariteitsbescherming
BELANGRIJKSTE KENMERKEN
|
ALS(AV) |
10(2×5)A |
|
VF(max) |
0,7V (@Tj=125°C) |
|
Tj |
175°C |
|
VRRM |
100 V |
PRODUCTBERICHT
|
Model |
Markering |
Pakket |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
ABSOLUTE WAARDEN (Tc=25°C)
|
Parameter |
Symbool |
Waarde |
Eenheid |
||
|
Herhaalde piek sperspanning |
VRRM |
100 |
V |
||
|
Maximale DC-blokkeerspanning |
VDC |
100 |
V |
||
|
Gemiddelde voorwaartse stroom |
TC=150°C (TO-220/263/252 )TC=125°C (TO-220F) |
per apparaat
per diode |
ALS(AV) |
10 5 |
A |
|
Piek niet-repetitieve voorwaartse stroom 8,3 ms enkele halve sinusgolf (JEDECMethode) |
IFSM |
120 |
A |
||
|
Maximale junctietemperatuur |
Tj |
175 |
° C |
||
|
Temperatuurbereik opslag |
TSTG |
-40~+150 |
° C |
||
