SMD-varistor met hoge piek omgekeerde spanning voor effectief DDR5 16Gb A-Die SDRAM
Productdetails:
| Plaats van herkomst: | 40L |
| Merknaam: | UCHI |
| Certificering: | SGS.MA.CTI.CQC |
| Modelnummer: | DDR5 16Gb A-Die SDRAM |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 10000 STUKS |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Bulk/Band |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Paypal, Western Union, Geldgram |
| Levering vermogen: | 5000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| Productiereeks: | SMD-varistor | Maximale stroom: | Varieert (bijvoorbeeld tot enkele ampère) |
|---|---|---|---|
| Technologie: | Metaaloxide | Energieabsorptie: | Typisch 0,1J tot 10J |
| Toepassingen: | Overspanningsbeveiliging in elektronische schakelingen | Voltageclassificatie gelijkstroom: | 385V |
| Goede Naam: | SMD-varistor 10D471K 470V 10% | Energieweerstand: | Een 0.02J B 0.05J |
| Isolatieweerstand: | Typisch >100 MΩ | Terminal: | Speciale SMT-montage |
| Bewaartemperatuur: | -55 +125 | Varistor Spanning AC: | 175 tot en met 385 V |
| VARISTOR-spanning: | 470V +/-10% | ||
| Markeren: | SMD-varistor voor DDR5 SDRAM,High peak omgekeerde spanning varistor,SMD-varistor met A-Die-compatibiliteit |
||
Productomschrijving

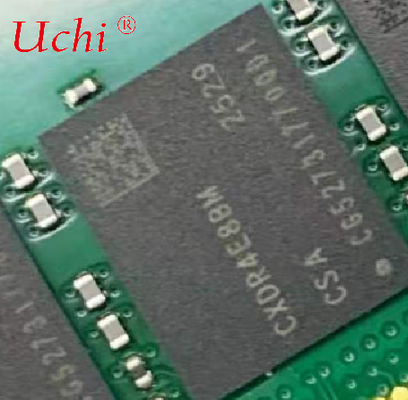

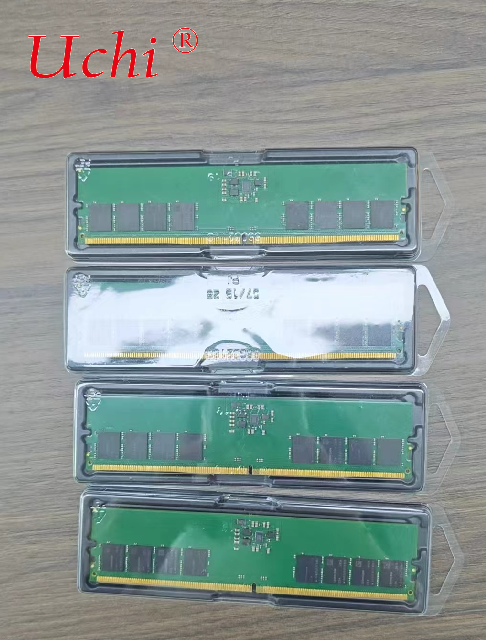

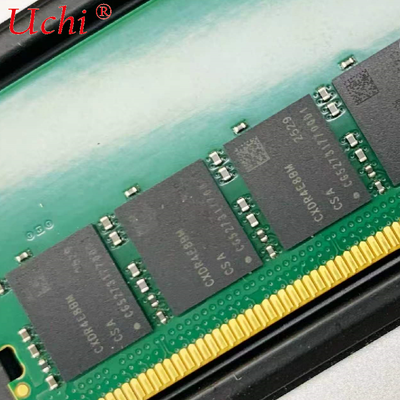

DDR5 16Gb A-Die SDRAM
1.1 Belangrijkste Kenmerken
• Voldoet aan JEDEC-standaard;
• Voeding: VDD/VDDQ = 1.1V (1.067V (-3%) tot 1.166V (+6%));
• Voeding: VPP = 1.8V (1.746V (-3%) tot 1.908V (+6%));
• JEDEC standaardpakket: 82-ball FBGA voor x4/x8, 102-ball FBGA voor x16;
• Arrayconfiguratie:
• 32 banken (8 bankgroepen, 4 banken per bankgroep) voor x4/x8;
• 16 banken (4 bankgroepen, 4 banken per bankgroep) voor x16;
• 16n-bit prefetch-architectuur;
• Burst Length (BL): BL16, BC8 OTF, BL32 (optioneel), BL32 OTF (optioneel) worden ondersteund; • Programmeerbare CAS Latency (CL);
• Programmeerbare CAS Write Latency (CWL);
On-Die Termination (ODT) via Mode Register instelling: RTT_PARK, RTT_WR, RTT_NOM_WR, RTT_NOM_RD, DQS_RTT_PARK
Same Bank Refresh en All Bank Refresh voor Normal Refresh Mode en Fine Granularity Refresh Mode; • Fine granularity refresh 2x (0°C ≤ TCase ≤ 85°C), 4x (85°C ≤ TCase ≤ 95°C) modus voor kleinere tRFC;
• Bi-directionele differentiële Data-Strobe;
• POD (Pseudo Open Drain) interface voor data-invoer/uitvoer, commando- en adresinvoer;
• Connectivity Test Mode (TEN) wordt ondersteund;
• Interne VREF voor data-ingangen, commando/adres-ingangen en chip select;
• CAI (Command Address Inversion);
• 1N/2N Modus wordt ondersteund voor commando's;
• 4-tap Decision Feedback Equalizer (DFE) wordt ondersteund;
• Loopback en bit Error Rate Test worden ondersteund;
• hPPR/sPPR wordt ondersteund; sPPR Do/undo/Lock wordt ondersteund;
• Trainingsmodi:
• VrefDQ / VrefCA / VrefCS Training
• Read Training Mode
• CA Training Mode
• CS Training Mode
• Per Pin VREFDQ Training
• Write Leveling Training Mode
• Duty Cycle Adjuster (DCA) voor Read - Global
• Per Pin DCA (Duty Cycle Adjuster) voor Read - Per Pin (DQ) • Per DRAM Adressability (PDA);
• Maximum Power Saving Mode (MPSM);
• Multi-Purpose Command (MPC);
• Asynchrone reset voor opstarten;
Bedrijfstemperatuur behuizing: 0°C ≤ TCase ≤ 95°C;
• Ondersteunt auto-refresh en self-refresh modus;
• Gemiddelde Refresh Periode:
• 3.9 μs/32ms, 8K cycli bij 0°C ≤ TCase ≤ 85°C; • 1.95 μs/16ms, 8K cycli bij 85°C < TCase ≤ 95°C;
Programmeerbare Read/Write preambles en postambles;
• Cyclic Redundancy Code (CRC) wordt ondersteund voor Read/Write Data Integriteit; • On-Die ECC;
• ECC Transparency en Error Scrub;
• MBIST / mPPR;
• Gear Down Mode wordt niet ondersteund;
• Package Output Driver Test Mode;
• Partial Array Self Refresh (PASR) wordt niet ondersteund;
• RoHS-conform
Opmerking:
De beschreven functionaliteit en de timing specificaties in dit datasheet zijn voor de DLL Enabled modus van werking (normale werking), tenzij anders vermeld.
DDR5 SDRAM Pakket Specificaties
Dit hoofdstuk introduceert voornamelijk de pakketafmetingen en ballout in x4/x8/x16 configuraties die kunnen helpen bij het matchen van uw apparaat.
DDR5 SDRAM Pakket Afmeting op Pagina 7
• DDR5 SDRAM x8 Ballout Gebruikmakend van MO-210-AN – 82-ball op Pagina 8 • Pinout Beschrijving op Pagina 9
