ALGEMENE BESCHRIJVING FUNCTIES De EC4304 is een hoog-efficiënte continue modus inductieve step-down converter die N-channel MOSFETs aanstuurt en is ontworpen voor het aansturen van enkele of meerdere seriegeschakelde LED's vanuit een spanningsbron die hoger is dan de LED-spanning. Hij werkt van een ingangsspanning tussen 7V en 40V en levert een extern instelbare uitgangsstroom tot 1A, afhankelijk van de voedingsspanning en externe componenten. Deze EC4304 bevat de uitgangsschakelaar en een high-side uitgangsstroomdetectiecircuit, dat een externe weerstand gebruikt om de uitgangsstroom in te stellen. De ADJ-pin accepteert zowel een DC-spanning als een PWM-golfvorm. Dit zorgt voor een continue of gated uitgangsstroom, afhankelijk van de regelingsfrequentie. De PWM-filtercomponenten bevatten een instelling voor de stijgtijd van de soft-start. De soft-starttijd kan worden verlengd door een externe condensator te gebruiken van de ADJ-pin naar massa. Het toepassen van 0,2V of lager op de ADJ-pin schakelt de uitgang uit en brengt het apparaat in een stand-by modus met lage stroom.  Werkt van 7V tot 40V voedingsspanning  Interne 40V NDMOS-schakelaar  Uitgangsstroom 1A  Enkele Pin Aan/Uit en Helderheidsregeling met DC-spanning of PWM  EC4304 tot 95% efficiëntie  Typische +/-5% LED-stroomnauwkeurigheid  Ingangsonder spanningsuitschakeling  SOT23-5L,DFN 3x3 8L,SOT89-5L Pakket  RoHS-conform en Halogeenvrij Toepassingen  Automotive LED-verlichting  Krachtige LED-verlichting  Indicator- en Noodverlichting  Architecturale Verlichting  Laagspannings Industriële Verlichting  Signalisatie en Decoratieve LED-verlichting

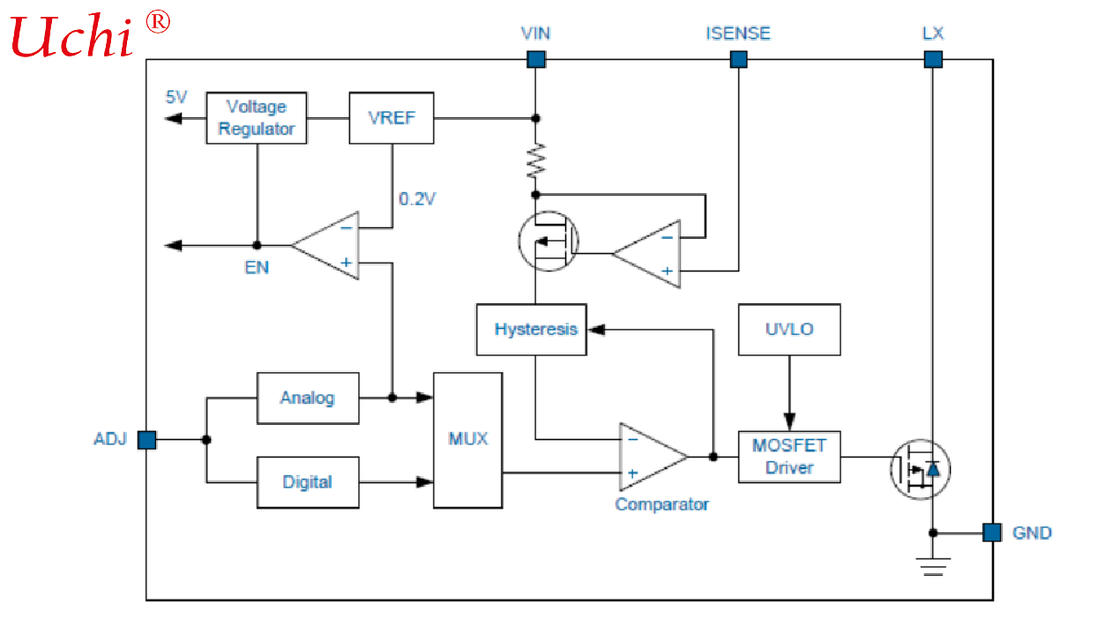

Functionele Beschrijving De EC4304 is een eenvoudige, hoog-efficiënte, continue modus inductieve step-down converter. Het apparaat werkt met een ingangsspanningsbereik van 7V tot 40V en levert een uitgangsstroom van 1A. Een high-side stroommeetweerstand stelt de uitgangsstroom in en een speciale PWM-dimmingingang maakt gepulseerde LED-dimming mogelijk over een breed scala aan helderheidsniveaus. Een high-side stroommeetmethode en een ingebouwd stroominstelcircuit minimaliseren het aantal benodigde externe componenten, terwijl de LED-stroom met +5% nauwkeurigheid wordt geleverd, met behulp van een 1% meetweerstand. Uitgangsstroom aanpassen Het apparaat bevat een laagdoorlaatfilter tussen de ADJ-pin en de drempelcomparator en een interne stroombegrenzingsweerstand tussen ADJ en de interne referentie spanning. Dit maakt het mogelijk om de ADJ-pin te oversturen met zowel DC- als pulssignalen om de VSENSE-schakeldrempel te veranderen en de uitgangsstroom aan te passen. Details van de verschillende modi voor het aanpassen van de uitgangsstroom worden gegeven in de toepassingssectie door: De waarde van de uitgangsstroom is 1A bij 0,1Ω (0,5A bij 0,2Ω) en dit is een berekende uitgangsstroom wanneer de ADJ-terminal 1,25V zwevend is. Uitschakelmodus Het naar beneden brengen van de ADJ-pin naar een spanning lager dan 0,2V gedurende meer dan ongeveer 100μs schakelt de uitgang uit, en de voedingsstroom daalt tot een laag stand-by niveau van nominaal 20μA. Soft-Start Het apparaat heeft een ingebouwde soft-start actie vanwege de vertraging door het PWM-filter. Een externe condensator van de ADJ-pin naar massa zorgt voor een extra soft-start vertraging, door de tijd te verlengen die nodig is om de spanning op deze pin te laten stijgen tot de inschakeldrempel en door de stijgsnelheid van de regelspanning aan de ingang van de comparator te vertragen. Zonder externe condensator is de tijd die nodig is om de uitgang 90% van zijn eindwaarde te bereiken ongeveer 500μs. Het toevoegen van capaciteit verlengt deze vertraging met ongeveer 0,5 ms/ nF. Ingebouwde bescherming tegen open circuit LED Als de verbinding met de LED(s) open is, wordt de spoel geïsoleerd van de LX-pin van de chip, zodat de chip niet beschadigd raakt. In tegenstelling tot veel boost-converters, waar de back-EMF de interne schakelaar kan beschadigen door de drain boven zijn doorslagspanning te forceren.
