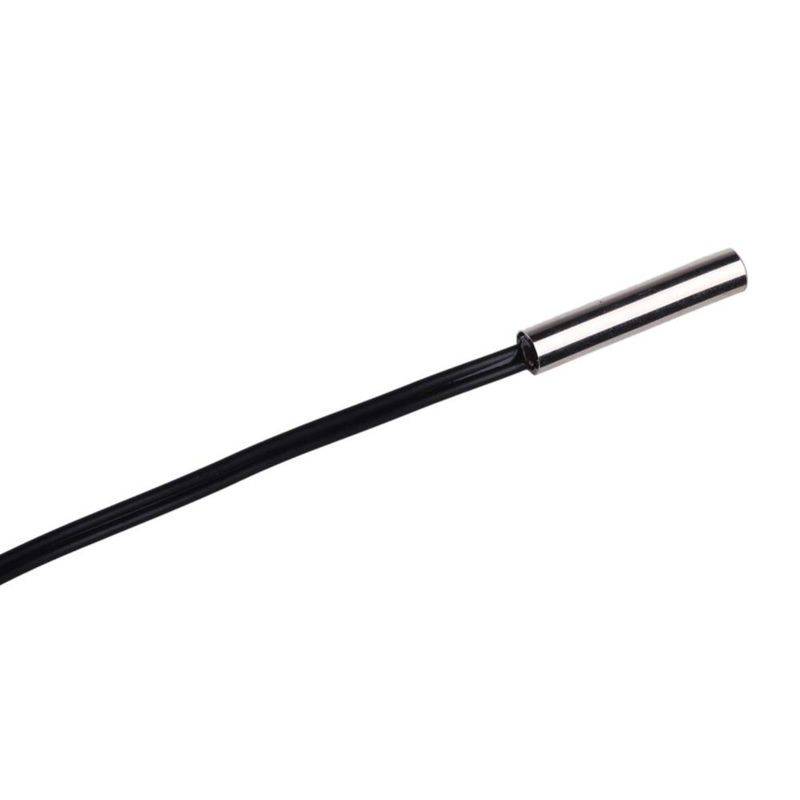

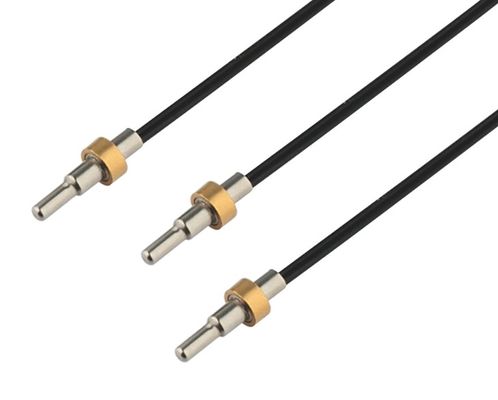

NTC-temperatuursensor 10KOHM 3950 voor HVAC-koeling
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | SHIHENG |
| Certificering: | CQC |
| Modelnummer: | CWF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000pcs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Bulk |
| Levertijd: | 2~ 3 weken |
| Betalingscondities: | T/T, Western Union, Moneygram, Paypal |
| Levering vermogen: | 4 miljard Stukken per Jaar |
|
Gedetailleerde informatie |
|||
| Type: | Waterdichte CWF precisie aangepaste NTC-temperatuursensor | R25: | 0,1K~1000K OHM |
|---|---|---|---|
| Huisvesting: | Epoxy/Messing/Roestvrij staal/Aluminium/Plastic Enz. | Aangepast: | Beschikbaar |
| Kabellengte: | Te adviseren door klant | Applicatie: | Automobiel, Medisch, BARBECUE, Huistoestellen Enz. |
| certificaat: | CQC | CQC-nummer: | CQC10001052282 |
| bedrijfstemperatuurbereik: | -80 ~ + 600 graden | Detectie -element: | NTC/PTC/RTD/DS18B20 enz. |
| Kabel/Draad: | Pvc, Silicone, FEP, Glasvezelisolatie, andere | Weerstandstolerantie: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| Markeren: | Temperatuursensor van het thermoegelegenheidspartner,NTC sonde temperatuursensor,10KOHM 3950 ntc thermistor |
||
Productomschrijving
CQC-gecertificeerde waterdichte CWF-precisie aangepaste NTC-temperatuursensor 10KOHM 3950 voor HVAC en koeling
PDF-specificatie-bestand downloadlink: CWF Precision NTC Temperatuur Sensor.pdf
Algemeen
NTC Temperature Sensors offers wide range of standard and customized temperature sensors designed according to individual customer's requirements covering applications in temperature range between -80°C and +600°COns product bevat temperatuursensoren die zijn gebouwd met behulp van NTC/PTC thermistors, RTD's, DS18B20 en andere sensorelementen die zijn gemonteerd in een breed scala aan metalen/plastieken behuizingen.
Hoe bestellen?
1Werktemperatuurbereik: ?
2Toepassing: ?
3Materiaal en afmetingen van de woning: ?
4Specificatie van het sensorelement: ?
(Bijvoorbeeld: als het sensorelement een NTC-thermistor is, dan is de weerstand bij 25 graden 10KOHM, de weerstandstolerantie is ±1%; de bètawaarde is 3950, de bèta-tolerantie is ±1%)
5.Kabelbreedte en -lengte
6. Hoe om te gaan met de staart van de kabel? bevestig connector of stripped & tined? Als bevestig connector, pls laat ons weten deel nummer van de connector en we zullen een geschikte aanbevelen.
7- Speciale vereisten? Bijvoorbeeld: Tolerantie voor verschillende temperatuurpunten enz.
8. Verwachte hoeveelheid
Opmerking: Als u een gegevensblad/tekening of een bekende MPN kunt verstrekken, hoeft u bovenstaande informatie niet te verstrekken.
Kenmerken
Bewezen stabiliteit en betrouwbaarheid,
Kosteneffectieve oplossingen
Variëteit van metalen en kunststof behuizingen en buizen die zijn ontworpen voor specifieke toepassingen
Gepot met verschillende soorten hars voor een goede sensorbescherming
Verkrijgbaar met speciale soorten kabels (kabels met twee kernen of met PVC, siliconen, teflon of Kynar isolatie, kabels met scherm en andere), connectoren en andere bevestigingsstukken
Biedt een goede bescherming tegen de omgevingsomstandigheden
Bewezen hoogspanningssterkte en dynamische sterkte
Breed bereik van weerstand/temperatuur, kenmerken
met een vermogen van meer dan 10 W
Toepassing
Automobilerij ((Airconditioning, cabine klimaatbeheersing/management,
Externe temperatuurcontrole, verwarmde stoelen, verwarmd stuur
Ruiten, andere), consumentenproducten, instrumenten
Industriële ovens, elektrische douches, HVAC en koeling, brandmelders, zwembaden en spa's, andere...
Populaire producten

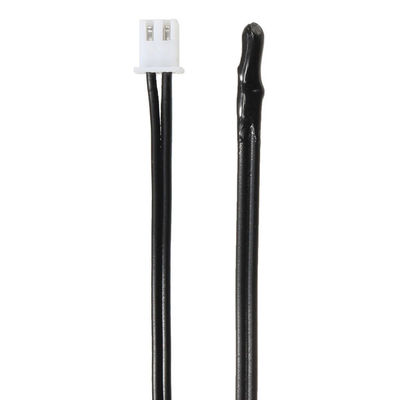

a.CWF1 Verpakt met epoxyhars
| Afmeting ((mm) | Code | S1 | S2 | S3 | S4 | Functie | Hoofdtoepassing |
 |
Dmax | 4 | 5 | 6 | 7 | Vochtbestendig, korte tijd, snel reageren |
Huishouden airconditioner, in de koelkast. |
| L1max | 16 | 16 | 16 | 16 | |||
| Kabel | 28# | 26# | 24# | 22# | |||
| L2 | Inlichtingen | ||||||

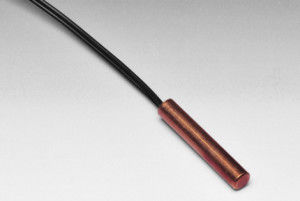

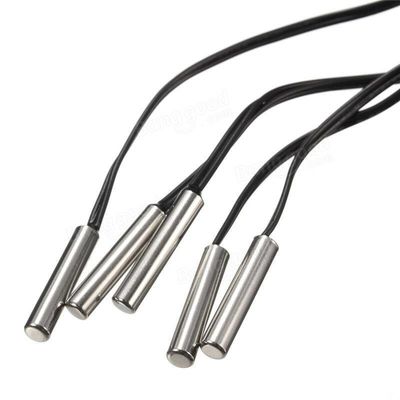

b.CWF2 Verpakt met aluminium, koper, roestvrij staal, enz.
| Afmeting ((mm) | Code | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Functie | Toepassing |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Vochtbestendig, grote coëfficiënt, uitstekende stabiliteit |
Huis warmte- en koelverwarmer |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | Volgens de eisen van de klant | |||||||||
c.CWF3 Verpakt met kunststof
| Afmeting ((mm) | Code | S1 | S2 | S3 | S4 | Functie | Toepassing |
|
D | 3.5 | 4 | 5 | 6 |
Vochtbestendig, Uitstekende samenhang, spanningsbestendigheid. |
Huis wacht. airconditioner, in de koelkast. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | Aan te geven door de klant | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | Aan te geven door de klant | ||||||

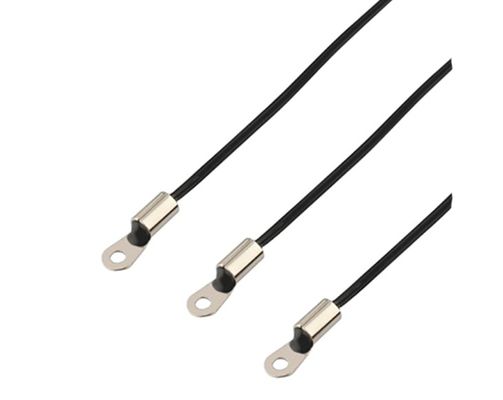

d toegevoegde CWF4 vaste plaat
| Afmeting ((mm) | Functie | Toepassing |
|
|
Het kan worden ontmoet met een andere bevestiging vereiste omdat van de agility dimensie |
Ventilator controle, industrie meter |
e CWF5 Speciale verpakking
| Afmeting ((mm) | Functie | Toepassing |
|
Kleine tijd constant, snel reageren, stabiliteit. |
Toepassing in Hoogtemperatuuromgeving,verwarming, Koffiekoeken, enzovoort. |
Hoofdtechnologische parameters
| Deelnummer | Nominale weerstand R25 | B-waarde (25/50) |
Dissipatiecoëfficiënt.
|
Temperatuurtijdconstante | Werktemperatuur | ||
| Bereik KOhm | Tolerantie % | (K) | Tolerantie % | Mw/°C | sec. | °C | |
| CWF□□□3100 | 0.1~20 |
± 1 ±2 ±3 ± 5 |
3100 | ± 1 | ≥ 2.2 | ≤ 70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1 ~ 100 | 3600 | |||||
| CWF□□□3950 | 5 tot 100 | 3950 | |||||
| CWF□□□4000 | 5 tot 100 | 4000 | |||||
| CWF□□□4050 | 5 tot 200 | 4050 | |||||
| CWF□□□4150 | 10 tot 250 | 4150 | |||||
| CWF□□□4300 | 20 tot 1000 | 4300 | |||||
| CWF□□□4500 | 20 tot 1000 | 4500 | |||||
Gebruikte sensorelement-NTC-thermistor
Werkplaats voor hoogwaardige en krachtige NTC-thermistoren
We hebben het unieke proces en de toonaangevende kerntechnologie met eigendom intellectuele eigendomsrechten van keramische poeder apparatuur, gemaakt van chips, hoge prestaties NTC Automatische batch productie.
We hebben meer dan 12 series van high performance NTC thermistors automatische productielijn,producten hebben de voordelen van grote productie,hoge kwaliteit,goede samenhang,hoge betrouwbaarheid,Daarnaast kan het worden gemaakt van vele soorten NTC temperatuur sensorenHet kan ook worden geleverd aan andere fabrieken van NTC-sensoren en in grote hoeveelheden naar het buitenland worden uitgevoerd.
|
|
|
|
|
|
NTC Temperatuur sensor -- een blik op de werkplaats
Voordelen en kenmerken van de automatische temperatuursensor
- We hebben het hart van de NTC-temperatuursensor. Volledige productielijnen en kerntechnologie van intellectuele eigendomsrechten voor NTC-thermostoren.
- We hebben alle soorten NTC kern element van NTC temperatuur sensor - high performance temperatuur meting thermistors zijn eigen productie, complete serie, structurele diversiteit.Onze producten kunnen voldoen aan de vereisten van voorspelling meting in verschillende temperatuur gebied van lage temperatuurDeze producten hebben vele veiligheidscertificaten van binnen- en buitenland gehaald.
- De weerstand en temperatuurkenmerken kunnen volledig voldoen aan de eisen van de klant en het beste comfort voor de klant ondersteunen.
- Volwassen productietechniek van NTC-temperatuursensor, Grootschalige massaproductie, product heeft de beste isolatieverzegelingscapaciteit, Mechanische botsing, buigvastheid, goed ingesteld.
- Kleine thermische tijd, snelle reactie
- Meerdere categorieën, complete series, vele soorten behuizing, gemakkelijk te monteren
- Wij beschikken over hoogwaardige inspectieapparatuur die een strikt en normatief inspectieproces uitvoert.
- Onze producten met hoge precisie, hoge betrouwbaarheid, hoge stabiliteit, hoge uitwisselbaarheid, hoge gemeenschappelijkheid zijn geavanceerd in de industrie.
(De maximale tolerantie kan ±0,02°C bereiken)
De werktemperatuur en de omgeving van de NTC-temperatuursensor zijn afhankelijk van de specifieke prestaties van het kernelement en de looddraad:
Verskillende NTC-thermistoren die in de NTC-temperatuursensoren worden gebruikt met de volgende verschillende bedrijfstemperatuur:
Chip of MF52A,MF51E,MF55: temperatuurweerstand 125°C, feitelijke temperatuurweerstand 150°C
MF58: temperatuurweerstand 200°C, feitelijke temperatuurweerstand 250°C
MF51: temperatuurweerstand 200°C, feitelijke temperatuurweerstand 250°C
Speciale MF51: temperatuurbestand 250°C, feitelijke temperatuurbestand 300°C
Lasloze chip:temperatuurweerstand 450°C, werkelijke temperatuurweerstand 500°C
¢Operatieomgeving
In de omgeving van hoge temperatuur, hoge luchtvochtigheid en hoge corrosie, raden wij aan om een glazen verzegelde thermistor als kernelement te gebruiken.En MF51 type zal de beste NTC thermistor in hoge luchtvochtigheid omgeving.
¢ Ontwerpoverwegingen en procedure van de temperatuursensor:
1Kies de vorm volgens de ontwerp- of assemblagevereisten van de klant en bevestig de thermistor.
2- Bevestig het thermistor element en andere materialen volgens de eisen van de klant
3. Kies de juiste weerstand,B-waarde en tolerantie
4. Kies geschikte vochtbestendige en isolatietechnologie om aan de eisen van de klant te voldoen
5. Kies een geschikte inkapselingsstructuur om aan de prestatievereisten van mechanische schokbestendigheid te voldoen
6Voldoen aan de speciale eisen van de klant.
Betrouwbaarheidstest
| Testpunt | Testnorm | Testmethode | Prestatievereisten |
| Nul vermogen weerstand | IEC 60539-1 | Onderdompelen van de monsters in het bad bij constante temperatuur bij 25°C±0,005°C,continuous resistance test |
Weerstand tot ± 1%
|
| B-waarde | IEC60539-1 | Onderdompelen van monsters in een bad met een constante temperatuur van 25°C, 50°C ((of 85°C), testen van de constante weerstand en berekenen van de B-waarde |
Weerstand tot ± 1%
|
| Vrije val |
IEC60068-2-32
|
Hoogte van de val: 1,5 ± 0,1 m,oppervlak: cement, 1 keer |
Geen duidelijke schade, R25 △R/R≤±1%
|
| Isolatie |
IEC60539-1
|
500V druk op isolatiehuls test isolatieweerstand |
> 500 MOhm
|
| Voltage weerstaan | IEC60539-1 |
Voltage: 1500V/AC,lekkaanstroom:2mA Duur: 60 sec.
|
Geen zichtbare schade.
|
| Spanning | IEC60068-2-21 |
Een uniform trekversnelling aan het eind, F>4,0KG (op verzoek van de klant)
|
Geen duidelijke schade, R25 △R/R≤±1%
|
| Vibratie | Q/HBm 108-94 | Testfrequentie: 10~500Hz,schommeling: 1,2 mm versnelling: 30m/s2 richting X,Y,Z Tijd: 8 uur/richting |
Geen duidelijke schade, R25 △R/R≤±1%
|
| Een constante luchtvochtigheid en warmte | IEC60068-2-78 | Temperatuur: 40±2°C Vochtigheid: 92-95% RH Tijd: 1000±24 uur |
Geen duidelijke schade, R25 △R/R≤±1%
|
| Temperatuurtijdconstante | EG 60539-1 | Onderdompelen in 25°C water, na thermische balans, onderdompelen in 85°C, weerstand bereikt 63,2%, berekenen totale tijd |
< 10 seconden
|
| Hoogtemperatuuropslag | IEC60068-2-2 | Temperatuur:125°C±5°C Tijd: 1000±24 uur | Geen duidelijke schade, R25 △R/R≤±1% |
| Koud- en warmte-schok | IEC60068-2-14 |
-40°C~+125°C T1:30min Cyclustijd:1000
|
Geen duidelijke schade, R25 △R/R≤±1%
|
| Klopproef | IEC60068-2-77 |
Versnelling:250m/s2 Pulsduur: 6 ms Kloptijd: 1000 Hersteltijd: 2 uur
|
Geen duidelijke schade, R25 △R/R≤±1%
|
| Lagering bij lage temperatuur | IEC60068-2-1 |
Temperatuur: 40 ± 2 °C Tijd: 1000 ± 24 uur
|
Geen duidelijke schade, R25 △R/R≤±1%
|
| Zoutsproei | IEC60068-2-11 | Temperatuur: 35±2°C Inzameltijd: 1,0 ml~2,0 ml Tijd: bepaald op basis van de werkelijke vraag |
Geen duidelijke schade, R25 △R/R≤±1%
|
Invoering van test- en inspectieapparatuur
|
|
|
|
Naam: Hoog-/laagwarmtschokkamer Functie:het testproduct is bestand tegen hoge/lage thermische schokkamers |
Naam: kamer met constante temperatuur en vochtigheid Functie: opslag van de proefproducten onder constante vochtigheid en hitte |
|
|
|
|
Naam: Vibratie-testapparatuur Functie: testen van het effect op het product tijdens het vervoer door trillingsfrequentie en -amplitude |
Naam: zoutsproeimachine Functie: Testresistentie van het product tegen oxidatie, corrosie |
|
|
|
Naam: Laser deeltjesgrootte-analysator Functie: Analysemateriaal van laserdeeltjesgrootte |
Naam: Vacuüm & hoge temperatuur droge oven Functie: hoogtemperatuurverouderingstest |
|
|
|
Naam: Spectrumanalysator Functie: analyse van het gehalte aan schadelijke stoffen in producten |
Naam: elektrolytische diktemeter Functie: wordt gebruikt voor het testen van de laagdikte van de grondstof |
|
|
|
Naam: Instrument voor een oliebad bij constante temperatuur Functie: omgevingstemperatuur bij constante puntweerstand (tolerantie ±0,002°C) |
Naam: Low Temperature Precision Test Sink Functie: Testtemperatuur bij constante puntweerstand bij -70°C tot 0°C (tolerantie ±0,01°C) |
|
|
|
Naam: stroomvoorziening met gelijkstroomconstante spanning en constante stroom (hoge stroom) Functie: Test U-I Curve |
Naam: Hoogprecisie thermistor sorteerder Functie: Testweerstand van thermistor |
|
|
|
Naam : Testinstrument voor dissipatie- en thermische tijdconstante Functie: Testverlies en thermische tijdconstante |
Naam: NTC Impact tester Functie: Impulskapaciteit testen welke producten kunnen weerstaan |
|
|
|
Naam: Toetsinstrument voor weerstandsspanning Functie: Testisolatie weerstaan spanning |
Naam: stroomvoorziening met gelijkstroomconstante spanning Functie: testkernverbrenging |
|
|
|
Naam: Projector Functie: Uiterlijk en interne structuur testen |
Naam: instrument voor de verlengingsgraad Functie: testverlengingssnelheid van de leidingen |
|
|
|
Naam: Testmachine voor overbelasting van veroudering Functie: Elektriciteitsverouderingstest van producten voor temperatuursmeting |
Naam: Tafel voor chemische proeven Functie: chemisch mengsel |
|
Naam: veroudering Functie: Test van de betrouwbaarheid van het product bij veroudering |
