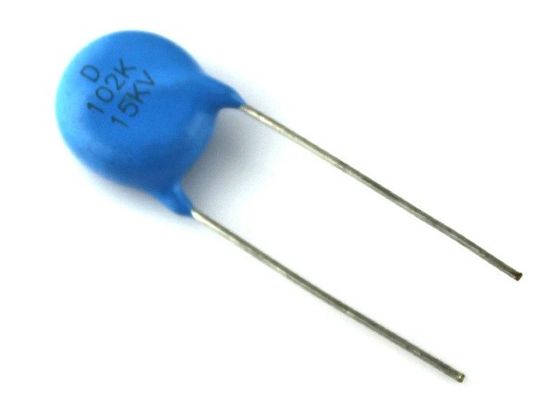

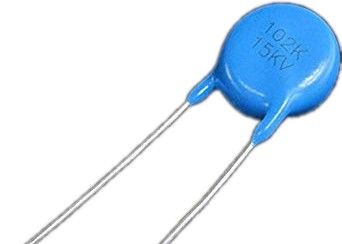

Capacitor voor keramische schijven van Murata Electronics
Productdetails:
| Merknaam: | UCHI |
| Modelnummer: | CT81-15KV-D19-F12.5-102K |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100ST |
|---|---|
| Prijs: | 0.35~0.5 USD/Pieces |
| Verpakking Details: | Bulk |
| Levertijd: | Voorraden voor kleine hoeveelheid |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000,000pcs per maand |
|
Gedetailleerde informatie |
|||
| Productcategorie: | Ceramische Schijfcondensatoren | Capaciteit: | 1000PF |
|---|---|---|---|
| Voltageclassificatie gelijkstroom: | 15KV GELIJKSTROOM | Tolerantie: | 10% |
| Diameter: | 18 mm | Loodafstand: | 12,5 mm |
| Bedrijfstemperatuur: | -25~+85C | Beëindigingsstijl: | Radiaal |
| Capacitieve weerstand - N-F: | 1nF | Capaciteit - uF: | 0.001uF |
| Eenheidsgewicht: | gram 6 | Temperatuurcoëfficiënt: | +/- 1000 PPM/C |
| Markeren: | keramische schijfcondensator,hoogspanningsfilmcondensatoren,keramische schijfcondensatoren met hoog voltage |
||
Productomschrijving
Murata Electronics DHR4E4C102K2FB Cross High Voltage Keramische Schijfcondensatoren 1000pF +/-10% DC15k volt
Over N4700 keramiek
Y5T is een betere prestatie van Klasse II Algemene Keramiek. De temperatuurvariatie van de capaciteit ligt binnen
+22/-33% van -25°C tot +85°C. De dissipatiefactor is minder dan 1%, de isolatieweerstand is groter dan 100000MΩ.
Eigenschappen van keramisch diëlektricum
| NR. |
Keramiek |
Bedrijfstemperatuurbereik (℃) |
Isolatie |
Dissipatie |
Temperatuur |
| 1 |
Y5T |
-25/+85 | 100000 | 0.2% | +/-28% |
Afmeting & Draadstijl
◆Standaard Waarden:
Doorslagspanning ≥ 1,5 keer de nominale spanning (in olie)
| Nr. | Onderdeelnummer |
Keramiek |
Nominale |
Capaciteit | Afmetingen (mm) | ||||
| C | TOL. | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ±10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆Kenmerken
＊Lage dissipatiefactor van 1% bij 1 KHZ
＊Hoge frequentie ≥100KHZ
＊Hoge stroom ≥15mA
＊Hoge spanning ≥45KVDC
＊Hoge isolatieweerstand ≥100000MΩ
＊Lange levensduur ≥10 jaar
＊Lage verliezen, Hoge stabiliteit
＊Hoge capaciteit in kleine afmetingen
＊Radiale aansluitingen
＊Keramische enkellaagse condensator
＊Uitstekende hittebestendigheid, vochtbestendigheid en hoge diëlektrische sterkte spanning.
＊Gecoat met vlamvertragende epoxyhars.
◆Toepassingen
＊Hoogspanningsvoedingen;
＊Gaslasers, hoogspanningspulsgenerator
＊Röntgenapparatuur
＊Slimme netwerken
＊Industrieel
＊Militair
＊HID Xenon Lamp, HID Xenon Lichten, HID Xenon Lampen, HID lampen, (VT)Spannings transformatoren, (PT)Potentiële Transformator, Hoogspanningstransformatoren, Buitenspannings transformatoren, Stroomomvormer Spanningsomvormer, Constante Spannings transformator, Stroomomvormer, Spannings transformator, Spanningsomvormer, Stroomomvormer Inverter Transformator,
＊Kleur TV verdubbelers en verdriedubbelers
＊Hoogspannings DC voedingen (PPC's, röntgenapparatuur, luchtreiniger, lasers, etc.)
＊Afstemcondensator in focuscircuit voor display
VOORZORGSMAATREGELEN
(1) Tijdens transport en opslag
• Niet transporteren of opslaan waar de condensator wordt blootgesteld aan hoge temperaturen of hoge vochtigheid.
• Niet blootstellen aan giftige gassen zoals H2SO4, HCL of HNO3.
• Vermijd overmatige impact, zoals veroorzaakt door vallen.
(2) Tijdens gebruik
• Vermijd contact met elektrolyten zoals transpiratie. Niet met blote handen aanraken.
• Vermijd overmatige impact, zoals veroorzaakt door vallen.
• Soldeer niet op stud-aansluitingen.
• Bewerk de aansluitingen niet opnieuw.
(3) Gebruik
• Wanneer de condensator wordt gebruikt voor snelle pulsen zoals bij een laser, zorg er dan voor dat de aangelegde
spanning (piek-tot-piek volt-age) binnen de gespecificeerde waarden van de condensator valt.
• Zorg ervoor dat de condensator niet wordt blootgesteld aan stralingswarmte van kamers of transformatoren.
