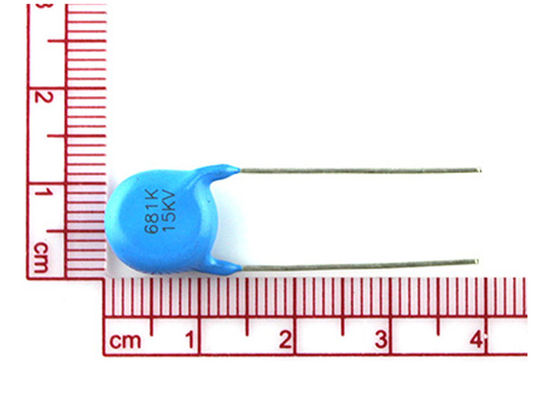

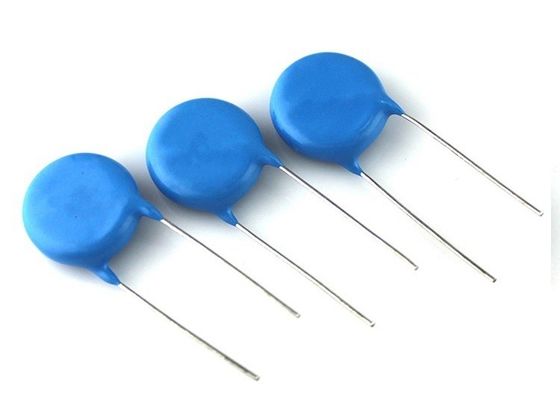

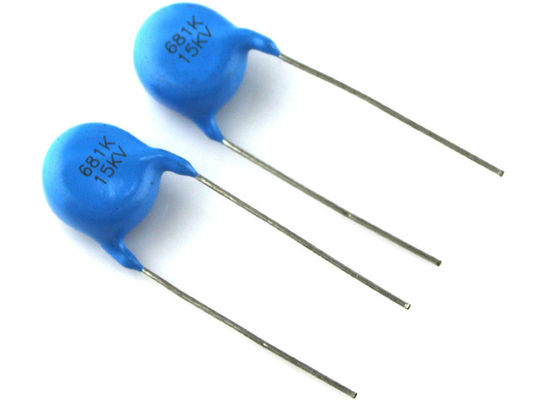

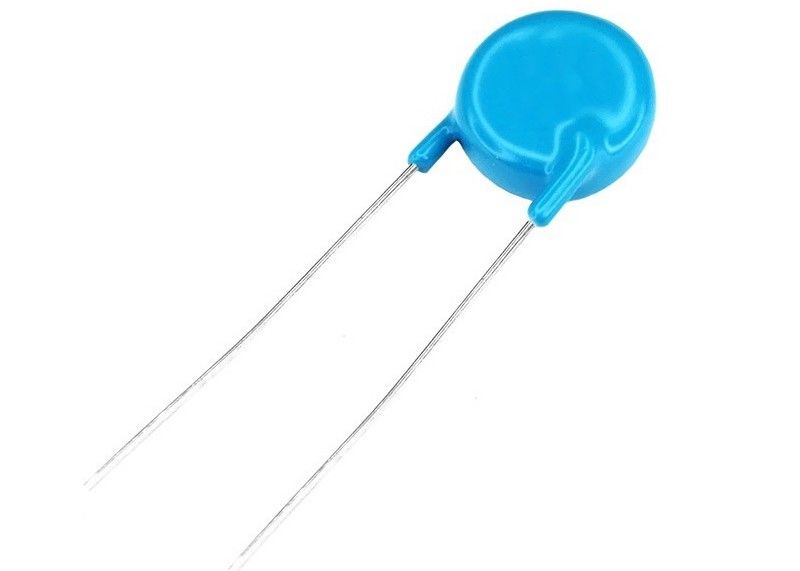

680pF 15000 volt keramische schijfcapacitor

Murata DHR4E4C681K2BB Equivalent Algemene Doel High Voltage Keramische Schijf Condensatoren 680pF 15000Volt 10%

■ Kenmerken

1. Klein formaat
2. Uitstekend hittebestendig, vochtbestendig en hoge
dielectrische sterkte spanning.
3. Gecoat met vlamvertragende epoxyhars.

4.20 kV nominale spanning beschikbaar op aanvraag
• Lage verliezen
• Hoge capaciteit in kleine formaten
• Hoge stabiliteit
• Radiale aansluitingen
• Keramische enkele-laags condensator

■ Toepassingen

1. Kleuren-TV verdubbelers en verdrievoudigers
2. Hoogspannings DC-voedingen (PPC's, röntgenapparatuur,
luchtreiniger, lasers, etc.)
3. Afstemcondensator in focuscircuit voor display

• TV's en monitoren • SMPS • DC en puls hoogspanning • Röntgenapparatuur

ONTWERP

De condensatoren bestaan uit een keramische schijf waarvan beide zijden verzilverd zijn. Aansluitdraden zijn gemaakt van vertind koper met diameters van 0,032" (0,81 mm). De condensatoren kunnen worden geleverd met rechte draden met een draadafstand van 0,375" (9,5 mm), 0,500" (12,7 mm) of 0,750" (19,2 mm). De coating is gemaakt van vlamvertragende epoxyhars in overeenstemming met “UL 94 V-0”.

■ Voorbeeld

■ Cap.-Temp. Kar.

Toepassingen per Serie

• DE1: Veiligheidsstandaard gecertificeerde producten
• DE2: Veiligheidsstandaard gecertificeerde producten
• DE6: Veiligheidsstandaard gecertificeerde producten, Automotive
• DEA: Algemene doeleinden producten
• DEB: Algemene doeleinden producten
• DEC: Algemene doeleinden producten
• DEF: LCD-achtergrondverlichting omvormer
• DEH: Algemene doeleinden producten
• DEJ: Voldoet aan de Japanse veiligheidswetten
• DES: Algemene doeleinden producten

Kenmerken per Serie

• DE1: IEC60384-14 Klasse X1/Y1
• DE2: IEC60384-14 Klasse X1/Y2
• DE6: IEC60384-14 Klasse X1/Y2 voor auto's
• DEA: Hoge temperatuur gegarandeerd type met lage verliezen (type met lage warmteontwikkeling voor temperatuurcompensatie)
• DEB: Type met hoge diëlektrische constante
• DEC: Nominale spanning DC6.3kV
• DEF: Voor de ballastcondensator van LCD-achtergrondverlichting omvormer
• DEH: Hoge temperatuur gegarandeerd type met lage verliezen
• DEJ: Gebaseerd op de Japanse wet op de veiligheid van elektrische apparaten en materialen
• DES: Hoge temperatuur gegarandeerd type met lage verliezen (lage warmteontwikkeling)

 Murata's DE-serie biedt zowel hoogspanning als veiligheidsstandaard gecertificeerde keramische condensatoren. De DE-serie beschikt over een breed scala aan vormfactoren voor specifieke toepassingen, waaronder AC-lijnfilters, primaire-secundaire koppeling op schakelende voedingen, hoogfrequente pulscircuits, horizontale resonantiecircuits en ontkoppelcircuits voor voedingen.

Nu beschikbaar! Murata heeft een surface mount type IEC 60384-14*1Y1*2 klasse veiligheid gecertificeerde keramische condensator gelanceerd voor low-profile voedingen. Deze condensatoren zijn ideaal voor alle AC-DC schakelende voedingen waar een low-profile gewenst is voor compacte AV-apparatuur, LED-verlichting of 1U*3 rack-mounted apparatuur.

■ !Let op (Beoordeling)

Wanneer DC-geclassificeerde condensatoren in AC- of rimpelstroomcircuits moeten worden gebruikt, moet u ervoor zorgen dat de Vp-p-waarde van de aangelegde spanning of de Vo-p die DC-bias bevat, binnen het nominale spanningsbereik blijft. Wanneer de spanning op het circuit wordt aangesloten, kan het starten of stoppen onregelmatige spanning genereren voor een overgangsperiode vanwege resonantie of schakelen. Zorg ervoor dat u een condensator gebruikt met een nominaal spanningsbereik dat deze onregelmatige spanningen omvat

2. Bedrijfstemperatuur en zelfgegenereerde warmte

Houd de oppervlaktetemperatuur van een condensator onder de bovengrens van het nominale bedrijfstemperatuurbereik. Zorg ervoor dat u rekening houdt met de warmte die de condensator zelf genereert. Wanneer de condensator wordt gebruikt in een hoogfrequente stroom, puls stroom of soortgelijke stroom, kan deze zelf warmte genereren als gevolg van diëlektrisch verlies. De aangelegde spanningsbelasting moet zodanig zijn dat de zelfgegenereerde warmte van de condensator binnen 10°C ligt bij een omgevingstemperatuur van 25°C. Gebruik bij het meten een thermokoppel met een kleine thermische capaciteit-K van ø0,1 mm in omstandigheden waarin de condensator niet wordt beïnvloed door stralingswarmte van andere componenten of omgevingsschommelingen. Overmatige hitte kan leiden tot verslechtering van de kenmerken en betrouwbaarheid van de condensator. (Probeer nooit te meten met de koelventilator aan. Anders kan een nauwkeurige meting niet worden gegarandeerd.)

Het niet opvolgen van de bovenstaande waarschuwingen kan in het ergste geval leiden tot kortsluiting en rookvorming of gedeeltelijke verspreiding wanneer het product wordt gebruikt.

■ !Let op (Opslag- en Gebruiksomstandigheden)

Bedrijfs- en opslagomgeving

De isolerende coating van condensatoren vormt geen perfecte afdichting; gebruik of bewaar condensatoren daarom niet in een corrosieve atmosfeer, vooral waar chloorgas, sulfidegas, zuur, alkali, zout of dergelijke aanwezig zijn. En vermijd blootstelling aan vocht. De condensator is ontworpen om te worden gebruikt in isolerende media, zoals epoxyhars, siliconenolie, enz. Er moet 3 mm of meer isolatiemateriaal zijn voor elke richting van de condensator. Controleer voordat u dit product reinigt, verbindt of vormt, of deze processen de productkwaliteit niet beïnvloeden door de prestaties van een gereinigd, verbonden of gevormd product in de beoogde apparatuur te testen. Bewaar de condensatoren waar de temperatuur en relatieve vochtigheid niet hoger zijn dan -10 tot 40 graden Celsius en 15 tot 85%. Gebruik condensatoren binnen 6 maanden. HET NIET OPVOLGEN VAN DE BOVENSTAANDE WAARSCHUWINGEN KAN IN HET ERGSTE GEVAL LEIDEN TOT KORTSLUITING EN ROOKVORMING OF GEDEELTELIJKE VERSPREIDING WANNEER HET PRODUCT WORDT GEBRUIKT.
