4 polen BLDC Planetary Brushless Dc Gear Motor voor meubels / medische / industrie
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | 42JXE100K/B4260 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 stuks stuks |
|
Gedetailleerde informatie |
|||
| Aantal Polen: | 4 | Operatiebereik: | 9V tot en met 16V |
|---|---|---|---|
| koppel g.cm: | 370 | Toepassingsgebied: | meubels/medisch/industrie |
| Certificaat: | 3C | Zonder commissie snelheid r/min: | 6000 |
| Stroom zonder belasting mA: | 680 | Nominale snelheid r/min: | 5000 |
| Geschatte macht W: | 19.0 | Aantal Fase: | 3 |
| Markeren: | Brushless dc-versnellingsmotor voor meubels,Medische borstelloze dc-versnellingsmotor,Industriële dc-planetaire versnellingsmotor |
||
Productomschrijving
Toegestane belastingbereik: 1 N.m~10 N.m.
Technische gegevens van de borstelloze motor
| TYPE | Aantal van polen |
Aantal van fase |
Werken Bereik |
Geclassificeerd Spanning VDC |
Zonder belasting snelheid r/min |
Zonder belasting stroom mA |
Geclassificeerd koppel g.cm |
Geclassificeerd snelheid r/min |
Geclassificeerd stroom Een |
Geclassificeerd vermogen W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V tot en met 16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9V tot en met 26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
Technische gegevens van de borstelloze versnellingsmotor
1.B4260-1260 BLDC-motor
| Verlagingsgraad | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Aantal versnellingen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

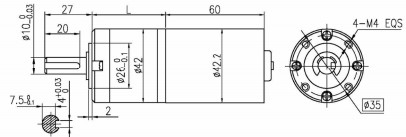

| Lengte ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Niet-belastingssnelheid | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| Nominale snelheid | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| Nominaal koppel | N.m. | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Max. toelaatbare belasting in korte tijd | N.m. | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2. B4260-2460 BLDC motor
| Verlagingsgraad | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Aantal versnellingen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| Lengte ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Niet-belastingssnelheid | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| Nominale snelheid | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| Nominaal koppel | N.m. | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Max. toelaatbare belasting in korte tijd | N.m. | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
Draaddiagram
PIN 1# Feedback n=60 * F/P, waarbij F de uitgangsfrequentie van de feedback vertegenwoordigt en P 4 paar motorpoolparen.
PIN 2# Rembeheer
PIN 3 # PWM-snelheidsregulatie, invoer van PWM-signaal van 20~30 kHz en aanpassing van het motorversnellingsfrequentie door aanpassing van de werkcyclus.
PIN 4# Vooruit- en achteruitdraaien, opgeschort draaien is CW, en kortsluiting naar aarddraaien is CCW.
PIN 5# Negatieve pool van stroomvoorziening
De positieve pool (blauwe lijn) van de motor is verbonden met de positieve pool van de voeding, en de negatieve pool (groene lijn) van de motor is verbonden met de negatieve pool van de voeding.PIN3 # en PIN5 # zijn met elkaar verbonden en de motor draait op volle snelheid.
Volgens dezelfde vereiste moeten PIN3 #, PIN4 # en PIN5 # tijdens het voor- en achteruit schakelen met elkaar verbonden zijn.
PIN 3 # PWM-snelheidsregulatie, invoer van PWM-signaal van 20~30 kHz en aanpassing van het motorversnellingsfrequentie door aanpassing van de werkcyclus.
PIN 4#Voorwaarts en achterwaarts draaien, opgeschort draaien is CW, en kortsluiting naar grond draaien is CCW.
PIN 5#Negatieve pool van de voedingsbron
