9V-16V 36 mm OD borstelloze DC versnellingsmotor 4 polen
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | 36JXE30K/B3650 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 stuks stuks |
|
Gedetailleerde informatie |
|||
| Aantal Polen: | 4 | Operatiebereik: | 9V tot en met 16V |
|---|---|---|---|
| Toepassingsgebied: | meubels/medisch/industrie | Certificaat: | 3C |
| Zonder commissie snelheid r/min: | 5300 | Stroom zonder belasting mA: | 440/270 |
| Nominale snelheid r/min: | 4000 | Geschatte macht W: | 14.4/16.2 |
| Aantal Fase: | 3 | Nominale spanning VDC: | 12V/24V |
| Markeren: | 9v borstelloze gelijkstroomversnellingsmotor,4 polen borstelloze aandrijving,16v borstelloze dc-versnellingsmotor |
||
Productomschrijving
Toegestane belastingbereik: 0,3 N.m~3,0 N.m.
Technische gegevens van de borstelloze motor
| TYPE | Aantal van polen |
Aantal van fase |
Werken Bereik |
Geclassificeerd Spanning VDC |
Zonder belasting snelheid r/min |
Zonder belasting stroom mA |
Geclassificeerd koppel g.cm |
Geclassificeerd snelheid r/min |
Geclassificeerd stroom Een |
Geclassificeerd vermogen W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V tot en met 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V tot en met 26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Technische gegevens van de borstelloze versnellingsmotor
1.B3640-1253 BLDC-motor
| Verlagingsgraad | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Aantal versnellingen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

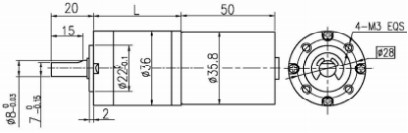

| Lengte ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Niet-belastingssnelheid | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Nominale snelheid | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| Nominaal koppel | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Max. toelaatbare belasting in korte tijd | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 BLDC-motor
| Verlagingsgraad | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Aantal versnellingen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Lengte ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Niet-belastingssnelheid | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Nominale snelheid | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| Nominaal koppel | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Max. toelaatbare belasting in korte tijd | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Draaddiagram
PIN 1# (blauw) Rembeheer
PIN 2# (oranje) PWM-snelheidsregeling: Voer een 20~30kHz PWM-signaal in en pas het motorversnellingsfrequentie aan door de werkcyclus aan te passen.
PIN 3# (Zwart) Negatieve pool van de voedingsbron
PIN 4# (wit) Vorentoe en achteraan draaien: opgeschort stuur is CCW, kortsluiting aan de grond stuur is CW.
PIN 5# (groen) Feedback n=60 * F/P, waarbij F de terugkoppelingsfrequentie is en P 4 paren motorpoolparen.
PIN 6# (rood) Positieve pool van de voedingsbron
Verbindingslijnlengte 200 mm
PIN 3 # PWM-snelheidsregulatie, invoer van PWM-signaal van 20~30 kHz en aanpassing van het motorversnellingsfrequentie door aanpassing van de werkcyclus.
PIN 4#Voorwaarts en achterwaarts draaien, opgeschort draaien is CW, en kortsluiting naar grond draaien is CCW.
PIN 5#Negatieve pool van de voedingsbron
