24 mm OD bldc Planetaire versnellingsbak versnellingsmotor ingebouwd in de bestuurder
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | 24JM10K/B2430 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 stuks stuks |
|
Gedetailleerde informatie |
|||
| Aantal Polen: | 12 | Operatiebereik: | 9V~16V/9C~26V |
|---|---|---|---|
| Nominale stroom mA: | 420/210 | Toepassingsgebied: | meubels/medisch/industrie |
| Certificaat: | 3C | Zonder commissie snelheid r/min: | 8000 |
| Stroom zonder belasting mA: | 180/100 | Nominale snelheid r/min: | 6000/6200 |
| Geschatte macht W: | 3.2 | Aantal Fase: | 3 |
| Markeren: | bldc planetaire versnellingsbak versnellingsmotor,24 mm OD bldc versnellingsmotor,Planetaire versnellingsmotor ingebouwde bestuurder |
||
Productomschrijving
Toegestane belastingbereik: 0,1 N.m~1,0 N.m.
Technische gegevens van de borstelloze motor
| TYPE | Aantal van polen |
Aantal van fase |
Werken Bereik |
Geclassificeerd Spanning VDC |
Zonder belasting snelheid r/min |
Zonder belasting stroom mA |
Geclassificeerd koppel g. cm |
Geclassificeerd snelheid r/min |
Geclassificeerd stroom mA |
Geclassificeerd vermogen W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V tot en met 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V tot en met 26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||

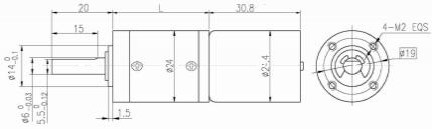

Technische gegevens van de borstelloze versnellingsmotor
1.B2430-1280 BLDC-motor
| Verlagingsgraad | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Aantal versnellingen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Lengte ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Niet-belastingssnelheid | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Nominale snelheid | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Nominaal koppel | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Max. toelaatbare belasting in korte tijd | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 BLDC-motor
| Verlagingsgraad | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Aantal versnellingen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Lengte ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Niet-belastingssnelheid | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Nominale snelheid | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Nominaal koppel | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Max. toelaatbare belasting in korte tijd | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Draaddiagram
PIN 1# (wit) PWM-snelheidsregeling: Invoer van 1-50 kHz PWM-signaal en aanpassing van de motor snelheid door aanpassing van de werkcyclus.
PIN 2# (Zwart) Negatieve pool van stroomvoorziening
PIN 3# (blauw) Vorentoe en achteraan draaien: opgeschort stuur is CCW, kortsluiting aan de grond stuur is CW.
PIN 4# (geel) Feedback: n=60 * F/P, waarbij F de terugkoppelingsfrequentie is en P 4 paren motorpoolparen.
PIN 5# (rood) Positieve pool van stroomvoorziening
Uitleg: (1) De rode lijn is verbonden met de positieve pool van de voedingsbron, de zwarte en witte lijnen met de negatieve pool en de motor wordt op CCW gedraaid.(2) Sluit de rode draad aan op de positieve pool van de voedingsbron, verbind de zwarte draad, witte draad, en blauwe draad aan de negatieve pool, en verbind de motor
Draai naar CW. (3) De witte lijn is aangesloten op de negatieve pool en de motor draait met volle snelheid.(4) De lengte van de verbindingsdraad is 100 mm.
PIN 3 # PWM-snelheidsregulatie, invoer van PWM-signaal van 20~30 kHz en aanpassing van het motorversnellingsfrequentie door aanpassing van de werkcyclus.
PIN 4#Voorwaarts en achterwaarts draaien, opgeschort draaien is CW, en kortsluiting naar grond draaien is CCW.
PIN 5#Negatieve pool van de voedingsbron
