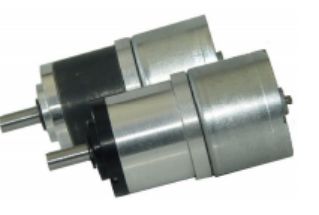

BLDC Planetaire versnellingsmotor ingebouwde bestuurder met 22 mm OD Planetaire versnellingsbak 12 polen
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | 22JXE3K/B2418 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 stuks stuks |
|
Gedetailleerde informatie |
|||
| Aantal polen: | 12 | Werkbereik: | 9V~16V/9C~26V |
|---|---|---|---|
| Nominale spanning VDC: | 24/12 | Certificaat: | 3c |
| Zonder commissie snelheid r/min: | 7500 | Stroom zonder belasting mA: | 100/85 |
| Nominale snelheid r/min: | 5800 | Geschatte macht W: | 1.8 |
| Markeren: | 22 mm BLDC planetaire versnellingsmotor,Planetaire versnellingsmotor ingebouwde bestuurder,12 polen BLDC planetaire versnellingsmotor |
||
Productomschrijving
Toelaatbaar belastingsbereik: 0,03 Nm ~ 0,3 Nm
Technische gegevens borstelloze motor
| TYPE | Aantal polen |
Aantal fase |
Bedrijfs- Bereik |
Nominaal spanning VDC |
Onbelast snelheid rom/min |
Onbelast stroom mA |
Nominaal koppel g.cm |
Nominaal snelheid rom/min |
Nominaal stroom mA |
Nominaal vermogen W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V~16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V~26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
Technische gegevens borstelloze tandwielmotor
1.B2418-1275 BLDC-motor
2. B2418-2475 BLDC-motor

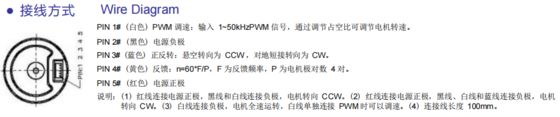

Draadschema
PIN 1# (Wit) PWM-snelheidsregeling: Voer een 1~50 kHz PWM-signaal in en pas de motorsnelheid aan door de duty cycle aan te passen.
PIN 2# (Zwart) Negatieve pool van de voeding
PIN 3# (Blauw) Voorwaartse en achterwaartse rotatie: zwevende besturing is CCW, kortgesloten naar aarde besturing is CW.
PIN 4# (Geel) Feedback n=60 * F/P, waarbij F de feedbackfrequentie is en P 4 paar motorpoolparen is.
PIN 5# (Rood) Positieve pool van de voeding
Opmerking:
(1) Sluit de rode draad aan op de positieve aansluiting van de voeding en sluit de zwarte en witte draden aan op de negatieve aansluiting. De motor draait tegen de klok in (CCW).
(2) Sluit de rode draad aan op de positieve aansluiting van de voeding en sluit de zwarte, witte en blauwe draden aan op de negatieve aansluiting. De motor draait met de klok mee (CW).
(3) Sluit de witte draad aan op de negatieve aansluiting. De motor draait op volle snelheid. Wanneer de witte draad afzonderlijk op PWM is aangesloten, kan de snelheid worden aangepast.
(4) Lengte aansluitdraad 100 mm
