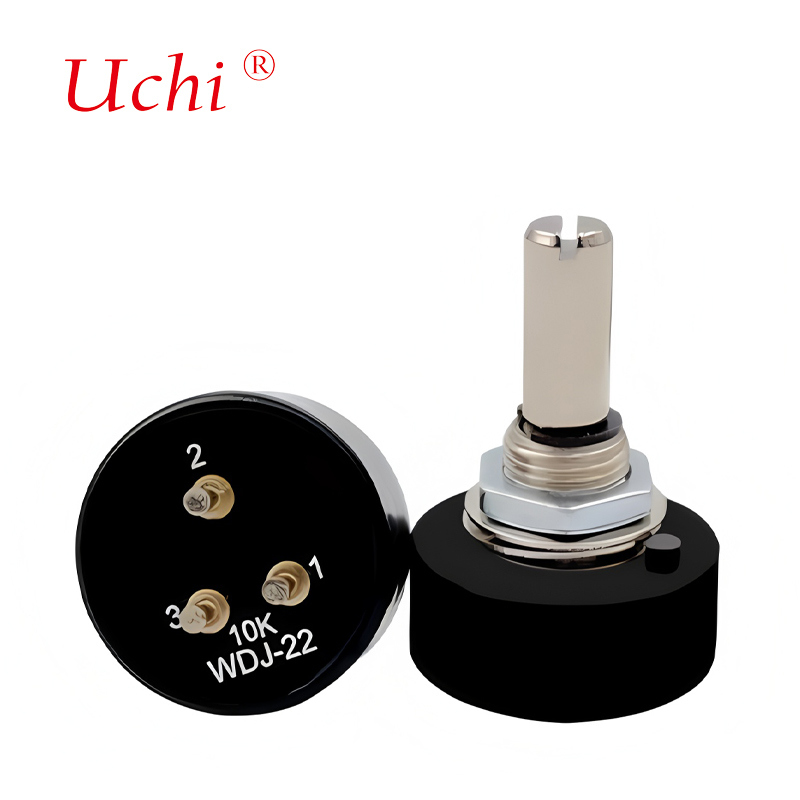

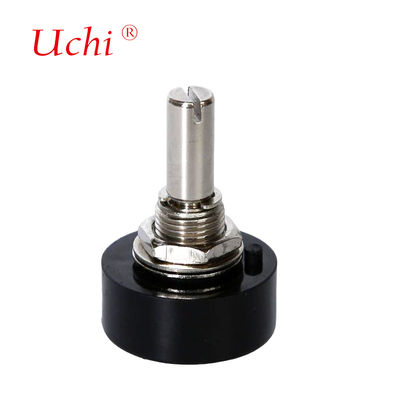

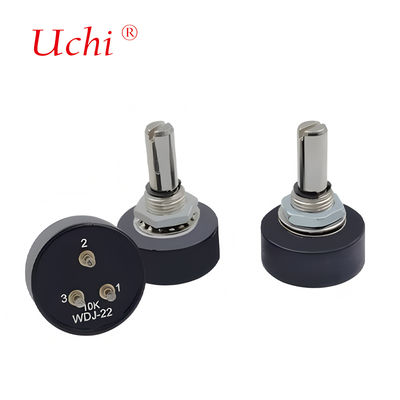

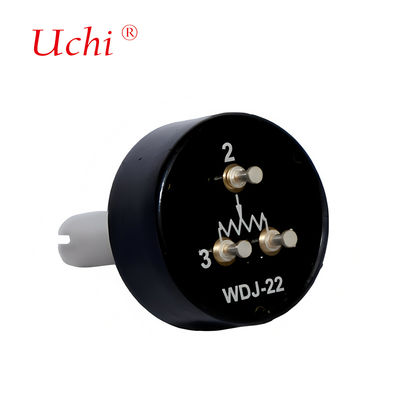

WDJ-22 geleidende kunststofpotentiometer 10k hoekverplaatsingssensor
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | WDJ-22 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 -stcs |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Weerstand: | 1KΩ~10KΩ | Weerstandstolerantie: | ± 10% |
|---|---|---|---|
| Einde van de weerstand: | <3Ω | Taper weerstand: | B |
| Onafhankelijke lineariteit: | ± 0,5% | Vermogen: | 0,5W(70℃)0W(120℃) |
| Piekgeluid (CRV): | <2%Rn | Diëlektrische sterkte: | 1000 V 1 minuut |
| Aanpassingsreizen: | 90°120°200° 240° 300° 340° | Oplossing: | In wezen oneindig |
| Maximale ingangsspanning: | 200VDC | ||
| Markeren: | 10K geleidende kunststofpotentiometer,hoekverplaatsingssensor potentiometer,WDJ-22 precisiepotentiometer |
||
Productomschrijving
De WDJ-22 lange levensduur hoeksensor geleidende kunststof potentiometer is ontworpen voor nauwkeurige hoekmeting toepassingen.Deze sensor zorgt voor een laag geluid., een soepele signaaluitgang voor nauwkeurige verplaatsingsmetingen in toepassingen zoals joystickbesturingstaven en servosystemen.
- Servo-installatietype voor gemakkelijk gebruik en installatie
- 360° continue rotatie met 340° effectieve hoek (aanpasbaar)
- Breed temperatuurbereik: -40°C tot +125°C
- In wezen oneindige resolutie
- Hoge lineariteit: ± 1% tot ± 0,15%
- Uitzonderlijke levensduur: 5 miljoen cycli
- Uitgangsvloeistof: < 0,1%
- Aanpassing van de achterkant beschikbaar
| Elektrische specificaties | |
|---|---|
| Weerstandsbereik | 1KΩ-10KΩ |
| Resistentie Tolerantie | ± 10% Standaard |
| Einde van de weerstand | 3Ω |
| Onafhankelijke lineariteit | ± 0,5% |
| Vermogenscategorie | 0.5W ((70°C) 0W ((120°C) |
| Piekgeluid (CRV) | < 2%Rn |
| Dielectrische sterkte | 1000V 1 minuut |
| Aanpassingsreis | 90° 120° 200° 240° 300° 340° |
| Isolatieweerstand | 10M |
| Resolutie | In wezen oneindig. |
| Maximale invoerspanning | 200VDC |
| Milieuspecificaties | |
|---|---|
| Temperatuurbereik voor opslag | -60°C~+125°C |
| Werktemperatuurbereik | -60°C~+125°C |
| Temperatuurcoëfficiënt | 500 ppm/°C |
| Laadduur | 70°C 1000h ΔR/R≤±10% |
| Rotatielooptijd | 1,000,000 keer, ΔR/R≤±7% |
| IP-bereik | IP25 |
| Warmteweerstand bij solderen | (350°C 3S) ΔR/R≤±2% |
| Temperatuurcyclus | (-25°C+,85°C 30min/elke,5 cycli) ΔR/R≤±10% |
| Vibratie | 10-55Hz, 1,5 mm amplitude, 3 richtingen ΔR/R≤±5% |
| Mechanische specificaties | |
|---|---|
| Mechanische reizen | 220° 320° 360° |
| Schachtkoppel | 25 tot en met 35 gf*cm |
| Montage-nootkoppel | 15 kgf*cm |
| Afvoer van de schacht | 0.15 mm |
| Shaft End Speel | (aslengte 30 mm) 0,15 mm |
| Schacht Radial Play | 0.15 mm |
| Kracht van de as (push) | 125 N (12,75 kgf) min. |
| Stevigheid van de as (trekkracht) | 125 N (12,75 kgf) min. |
| Hardware | Wasmachine, slotenwasmachine, noten |
De hoeksensor van de WDJ-22-serie is ideaal voor toepassingen die een nauwkeurige verplaatsingsmeting vereisen, waaronder:
- Servosystemen voor auto's
- Ingenieursmachines
- lucht- en ruimtevaartapparaten en raketten
- met een vermogen van niet meer dan 10 W
- met een vermogen van niet meer dan 10 kW
- Machines en toestellen voor het houtbewerken
- drukmachines
- Elektronische regelaars
- Robotica
- Technische bewakingssystemen
- Sportapparatuur met computerbesturing
