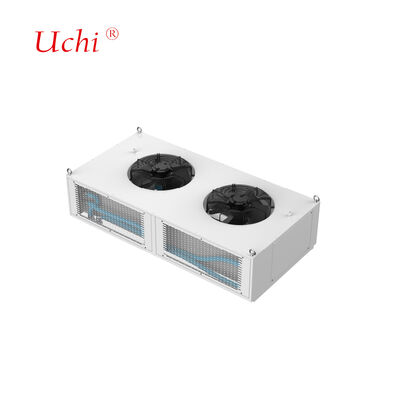

480S Volledig Vloeistofgekoelde Laadpaal Vloeistofkoelsysteem (480kW Nominaal Vermogen)
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | 480S |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Toepasselijk ultrasnel laadpaalvermogen: | 480 kW | Warmtebron Vermogen: | 24 kW |
|---|---|---|---|
| Type koelmiddel: | Type koelmiddel | Aantal systeemmodules: | 12 pc's |
| debiet van één module: | 6L/min | Systeemfrequentiereductietemperatuur:: | 60 ℃ |
| Verplichting tot stroomvoorziening: | AC 220V, 50Hz | Beschermingsklasse: | IP54 |
| Lawaai: | ≤60dB | Omgevingstemperatuur: | -30 tot 55°C |
| Vochtigheid: | 5%~90% | Hoogte: | ≤2000m |
| Afmetingen vloeistofkoelunit: | 1600×900×475mm (hoogte inclusief ventilatoren) | ||
| Markeren: | 480kW vloeistofgekoelde laadpaal,volledig vloeistofgekoeld laadsysteem,vloeistofkoelplaat met 480kW vermogen |
||
Productomschrijving
Structureel Ontwerp: Bestaat uit vloeistofgekoelde warmtewisselaars, circulatiepompen, bijvulpompen, watertanks, sensoren, ventilatoren en besturingssystemen. Het systeem is ontworpen voor installatie bovenop de hoofdkast van laadpalen en is specifiek ontwikkeld voor 480kW ultrasnelle laadpaalgelijkrichterkasten.
- Toepasbaar ultrasnel laadpaalvermogen: 480kW
- Warmtebronvermogen: 24kW
- Koelvloeistof: 40% ethyleenglycoloplossing
- Aantal systeemmodules: 12 stuks (debiet per module: 6L/min)
- Systeem temperatuurverlaging: 60℃
- Voedingsvereiste: AC 220V, 50Hz
- Beschermingsklasse: IP54
- Communicatiemethode met elektrische kast: RS485 (Modbus RTU-protocol)
- Geluid: ≤60dB
- Omgevingstemperatuur: -30~55°C
- Vochtigheid: 5%～90%
- Hoogte: ≤2000m
- Afmetingen vloeistofkoeleenheid: 1600×900×475mm (hoogte inclusief ventilatoren)
We ontwerpen interne stroomkanalen op basis van klantgegevens over stroomverbruik en warmteverdelingspatronen om te voldoen aan specifieke temperatuur- en uniformiteitseisen, terwijl we een optimale vloeistofstroomweerstand behouden. Ons ontwerpproces omvat uitgebreide simulatie-analyse met iteratieve parameter aanpassingen om thermische en hydraulische prestatiedoelen te bereiken.
| Type Apparatuur | Hoeveelheid | Technische Parameters |
|---|---|---|
| Tunnel Soldeeroven | 2 Eenheden | Max. Lasafmeting: 1000mm (B) * 250mm (H), lengte onbeperkt Max. Lastemperatuur: 950℃ Toepasbare Materialen: Koper, Aluminium |
| Vacuüm Soldeeroven | 2 Eenheden | Max. Lasafmeting: 800mm * 1200mm * 800mm Max. Lastemperatuur: 1200℃ Toepasbare Materialen: Koper, Aluminium, Roestvrij Staal |
| Helium Lekdetectie Apparatuur | 2 Eenheden | Max. Testafmeting: 2500mm * 750mm * 700mm Testdrukbereik: 0-3MPa Testprecisie: 2g/jaar of ≤1*10⁻⁶ Pa*m³/s |
| Hydrostatische Test Apparatuur | 2 Eenheden | Max. Testafmeting: 2500mm * 1500mm * 1000mm Testdrukbereik: 0-5MPa |
| Pneumatische Test Apparatuur | 2 Eenheden | Max. Testafmeting: Onbeperkt Testdrukbereik: 0-5MPa Testprecisie: 1Pa |
Ons vacuümsoldeerproces verbindt aluminium platen met behulp van vulmetaal met lagere smeltpunten dan het basismateriaal, waardoor extreem sterke verbindingen ontstaan zonder residuaal corrosief flux. Deze high-end technologie biedt uniforme verwarming, precieze temperatuurregeling, elimineert nareinigingsvereisten en minimaliseert onderdeelvervorming.
Hoogvermogen vloeistofkoelsystemen vereisen koelplaten die in staat zijn tot snelle warmteabsorptie. Door gebruik te maken van de hoge soortelijke warmtecapaciteit van vloeistoffen, transporteren onze systemen grote hoeveelheden warmte door middel van vloeistofstroom, in staat om warmte af te voeren variërend van enkele honderden watts tot meer dan één kilowatt.
- Begraven-buis Vloeistof Koude Plaat: Vervaardigd door het groeven van platen, het begraven en lassen van koperen buizen erin, en vervolgens hermetisch afdichten door middel van lassen. Zorgt voor betrouwbare vloeistofdichtheid, operationele veiligheid en hoge vlakheid voor uitstekend thermisch contact.
- Ingevoegde-buis Vloeistof Koude Plaat: Vervaardigd door koperen buizen in te bedden op aluminium plaatoppervlakken met behulp van las- of hechtprocessen, met strikte vlakheidscontrole voor minimale thermische weerstand.
- Kanaal-type Vloeistof Koude Plaat: Interne stroomkanalen gevormd op koperen of aluminium substraten door middel van boren, extrusie en precisiebewerking, afgedicht door middel van wrijvingslassen of hoogtemperatuursolderen.
- Vloeistof Koelblok: Voor warmteafvoer van chips met hoog vermogen met interne stroomkanalen die zijn gemaakt door middel van skiving fin-technologie om het warmte-uitwisselingsoppervlak te maximaliseren.
Koper-gesoldeerde Vloeistof Koelproducten: GB200 vloeistofkoelmodule, H20 vloeistofkoelmodule, optische module vloeistofkoelmodule en andere koperen koude platen. Compatibel met fosforkoper, zilvergebaseerde, nikkelgebaseerde en goudgebaseerde soldeermiddelen.
Aluminium-gesoldeerde Vloeistof Koelproducten: LTS sifonradiator, gegoten elektronische besturingsvloeistofkoelbox, stroomvoorziening gestempelde vloeistofkoelplaat, motor elektronische besturingsvloeistofkoelplaat, 6G-3DRVC radiator en andere gesoldeerde vloeistofkoelradiatoren.
Roestvrij Staal-gesoldeerde Vloeistof Koelproducten: Vloeistofkoelverdeelstuk, DIMM vloeistofkoelmodule en andere roestvrijstalen vloeistofkoelverdeelstukken.
- Lasers en medische apparatuur
- EV-accupakketkoeling
- Vermogenselektronica en motoraandrijvingsapparaten
- Microgolf 5G-transmissiesystemen
- Hernieuwbare energiesystemen
- IGBT en vermogenshalfgeleidersystemen
- Datacenters en industriële stroomtoepassingen
- Defensiesystemen en luchtvaart
- Brandstofcellen en tractiesystemen
We handhaven strenge kwaliteitsnormen met uitgebreide testapparatuur, waaronder:
- 1 Coördinatenmeetmachine
- 1 projectorinstrument
- 2 water hogedruktestmachines
- 4 thermische weerstandstestmachines
- 2 vloeistoflekkagetestmachines
- Snelle reactie op alle vragen
- Concurrerende prijzen met gegarandeerde kwaliteit
- Efficiënte productieschema's
- Optimale transportoplossingen
- Uitgebreide technische ondersteuning
- Bent u een handelsonderneming of fabrikant? Wij zijn een professionele fabrikant van koelplaten en waterkoelplaten met uitgebreide ervaring en een sterk technisch team, met geautomatiseerde en gemechaniseerde productie.
- Heeft u eerder goederen geëxporteerd en naar welke regio's? 60% van onze totale productie wordt geëxporteerd naar Japan, India, het VK, Canada, de VS en Brazilië.
- Hoeveel werknemers heeft u? Ongeveer 100 werknemers in de verkoop-, inkoop-, engineering-, kwaliteitsborgings-, magazijn- en productieafdelingen.
- Kunt u monsters leveren als we akkoord gaan met het ontwerp? Ja, we leveren monsters ter bevestiging vóór massaproductie, samen met technische tekeningen indien nodig.
- Welke verpakkingsmethoden gebruikt u? Aangepaste verpakking met normale kartonnen dozen en strakke stoffen of houten dozen voor optimale bescherming tijdens transport.
- Biedt u technische ondersteuning voor productproblemen? Alle producten worden volledig geïnspecteerd vóór verzending. Voor eventuele problemen bieden we onmiddellijke technische oplossingen.
