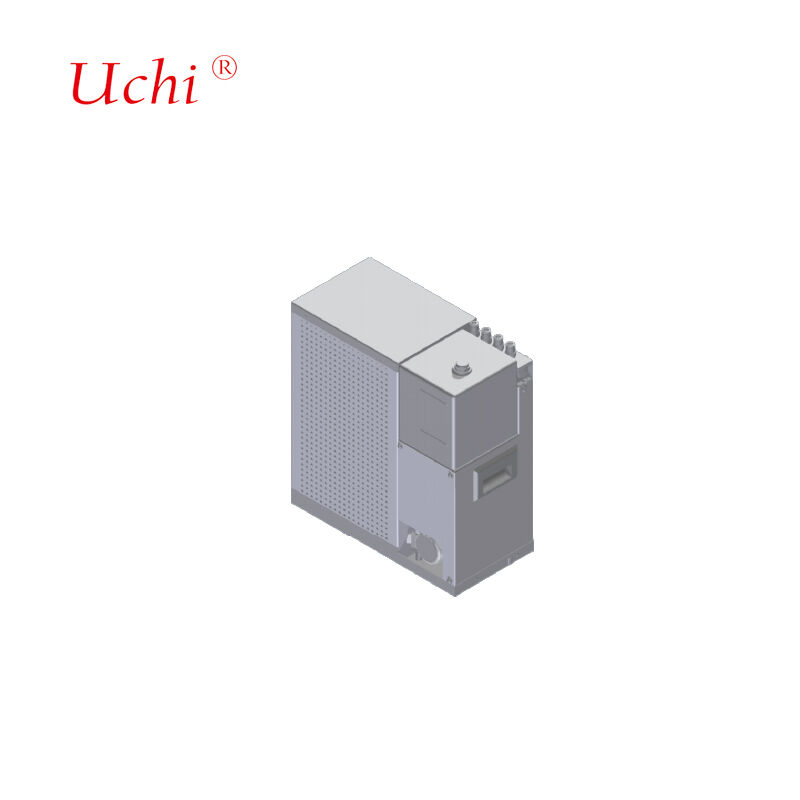

Volledig vloeistofgekoelde laadstapel Vloeistofkoelsysteem met 2,4 kW warmtebronvermogen
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | 2.4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Warmtebron Vermogen: | 2,4 kW | Type koelmiddel: | Ethyleenglycoloplossing of siliconenolie |
|---|---|---|---|
| Toepasbare vloeistofgekoelde pistoolstroom: | 600A tot 800A (oplaadkabel van 5 m–7 m, 600 A voor enkel pistool) | Lawaai: | ≤60dB |
| Omgevingstemperatuur: | -30 tot 55°C | Vochtigheid: | 5%~90% |
| Hoogte: | ≤2000m | Afmetingen vloeistofkoelunit: | 380×220×550mm (B*L*H) |
| Ingangsspanning: | 24V DC | Ingangsstroom: | ≤10A |
| Stroomsnelheid: | 0 tot 5L/min | ||
| Markeren: | vloeibare koelplaat met een vermogen van 2,4 kW,volledig vloeistofgekoelde laadstapel |
||
Productomschrijving
Volledig vloeistofgekoelde laadstapel
Geavanceerd vloeibare koelsysteem met 2,4 kW warmtebronvermogen ontworpen voor ultra-snelle oplaadtoepassingen.
Overzicht van het systeem
Complete vloeibare koeloplossing bestaande uit radiatoren, circulerende pompen, make-uppompen, watertanks, sensoren, ventilatoren en besturingssystemen.Ontworpen voor installatie aan de onderkant van vloeistofgekoelde laadpalen met volledige aanpassingsmogelijkheden.
- Toepassing:Vloeistofgekoelde ultra-snelle oplaadterminals
Technische specificaties
- Liquid-cooled gun current: 600A tot 800A (5m-7m laadkabel, 600A voor een enkel pistool)
- Verwarmingsbronvermogen: 2,4 kW
- Typ koelmiddel: ethyleenglycoloplossing of siliconolie
- Temperatuur van de bedrijfsomgeving: -40°C tot 55°C
- Inputspanning: 24 V gelijkstroom; Inputstroom: ≤ 10 A; Stroom: 0 tot 5 L/min
- Communicatie: 485 (Modbus RTU-protocol)
- Geluidsniveau: ≤ 60 dB
- Omgevingstemperatuur: -30°C tot 55°C
- Vochtigheid: 5% tot 90%
- Hoogte: ≤ 2000 m
- Afmetingen van het apparaat: 380×220×550 mm (W×L×H)
Ontwerp van koudplaatradiatoren
Op maat gemaakte interne stroomkanaalontwerp op basis van energieverbruikgegevens van de klant en warmteverdelingspatronen.Ons engineeringproces omvat een uitgebreide simulatie analyse met iteratieve parameter aanpassingen om optimale thermische en hydraulische prestatie doelstellingen te bereiken.
Productieapparatuur
| Typ van de uitrusting | Hoeveelheid | Technische parameters |
|---|---|---|
| Tunnelbrazingoven | 2 Eenheden | Maximale lasdimensie: 1000 mm (W) * 250 mm (H), lengte onbeperkt Maximale lastemperatuur: 950°C Toepasselijke materialen: koper, aluminium |
| Vacuumbraasoven | 2 Eenheden | Maximale lasdimensie: 800 mm * 1200 mm * 800 mm Maximale lastemperatuur: 1200°C Toepasselijke materialen: koper, aluminium, roestvrij staal |
| Apparatuur voor het detecteren van heliumlekken | 2 Eenheden | Maximale testdimensie: 2500 mm * 750 mm * 700 mm Testdrukbereik: 0-3 MPa Testnauwkeurigheid: 2 g/jaar of ≤1*10−6 Pa*m3/s |
| Hydrostatische testapparatuur | 2 Eenheden | Maximale testdimensie: 2500 mm * 1500 mm * 1000 mm Testdrukbereik: 0-5 MPa |
| Pneumatische testapparatuur | 2 Eenheden | Maximale testdimensie: onbeperkt Testdrukbereik: 0-5 MPa Testnauwkeurigheid: 1 Pa |
Geavanceerde legertechnologie
Ons vacuümlegeringsproces verbindt aluminiumplaten met vulmetaal met lagere smeltpunten dan het basismateriaal, waardoor extreem sterke verbindingen worden gecreëerd zonder residuele corrosieve flux.Deze geavanceerde technologie zorgt voor uniforme verwarming, precieze temperatuurregeling, eliminatie van post-reiniging vereisten, en het minimaliseren van onderdeel vervorming.
Technologie van het vloeibare koelsysteem
Een hoog vermogen vloeibare koelsystemen vereisen warmtezuigers in staat tot snelle warmte-absorptie.Onze systemen verplaatsen grote hoeveelheden warmte door de vloeistofstroom, met een vermogen tot warmteafvoer van enkele honderden watt tot meer dan één kilowatt.
Variëteiten van vloeibare koude platen
- Gecomprimeerde vloeibare koelplaat:Het product wordt vervaardigd door middel van groevenplaten, het begraven en lassen van koperen buizen, vervolgens hermetisch afdichten door lassen.en hoge vlakheid voor uitstekend thermisch contact.
- Vloeibare koelplaat met ingebouwde buis:Vervaardigd door koperen buizen op aluminiumplaten te plaatsen met behulp van las- of bindprocessen, met strikte vlakheidskontrole voor minimale thermische weerstand.
- Vloeibare koelplaat van het kanaaltype:Interne stroomkanalen gevormd op koper- of aluminiumsubstraten door boren, extruderen en precisiebewerking, afgesloten door wrijvingslassen of hogetemperatuurlassen.
- Vloeibare koelblok:Voor high-power chip warmteverlies met interne stroomkanalen gemaakt door middel van skiving fin technologie om de oppervlakte van de warmte-uitwisseling te maximaliseren.
Materialspecifieke koelproducten
met een vermogen van niet meer dan 50 WGB200 vloeibare koelmodule, H20 vloeibare koelmodule, optische module vloeibare koelmodule en andere koperen koelplaten.met een gewicht van niet meer dan 10 kg.
Aluminium-gebraaid vloeibare koelproducten:LTS sifon radiator, gegoten elektronische controle vloeistof koelbox, stroomtoevoer gestempelde vloeistof koelplaat, motor elektronische controle vloeistof koelplaat, 6G-3DRVC radiator,met een vermogen van niet meer dan 10 W.
Vloeibare koelproducten van roestvrij staal:Vloeibare koelcollector, DIMM-vloeibare koelmodule en andere vloeibare koelmodules van roestvrij staal.
Belangrijkste toepassingen
- Lasers en medische apparatuur
- Koeling van de accu van de EV-accu
- Elektronica voor vermogen en motoren
- Mikrogolf 5G-transmissie-systemen
- Systemen voor hernieuwbare energie
- IGBT- en Power-halfgeleidersystemen
- Datacenters en industriële energietoepassingen
- Defensie- en avionische systemen
- Brandstofcellen en tractiesystemen
Kwaliteitsborging
We handhaven strenge kwaliteitsnormen met uitgebreide testapparatuur, waaronder:
- 1 Coördinaten meetmachine
- 1 projectorinstrument
- 2 hoogdruktoetsmachines voor water
- 4 testmachines voor thermische weerstand
- 2 vloeistoflekketestmachines
Verbintenis tot klantenservice
- Vinnige reactie op alle vragen
- Concurrerende prijzen met gegarandeerde kwaliteit
- Efficiënte productieplanning
- Optimale transportoplossingen
- Alomvattende technische ondersteuning
Vaak gestelde vragen
Bent u een handelsonderneming of een fabrikant?
Wij zijn een professionele fabrikant van warmtezuigers en waterkoelplaten met ruime ervaring en een sterk technisch team, met geautomatiseerde en gemeganiseerde productie.
Wij zijn een professionele fabrikant van warmtezuigers en waterkoelplaten met ruime ervaring en een sterk technisch team, met geautomatiseerde en gemeganiseerde productie.
Heeft u goederen eerder geëxporteerd en naar welke regio's?
60% van onze totale productie wordt geëxporteerd naar Japan, India, het Verenigd Koninkrijk, Canada, de VS en Brazilië.
60% van onze totale productie wordt geëxporteerd naar Japan, India, het Verenigd Koninkrijk, Canada, de VS en Brazilië.
Hoeveel werknemers heb je?
Ongeveer 100 medewerkers in verkoop, inkoop, engineering, QA, magazijn en productieafdelingen.
Ongeveer 100 medewerkers in verkoop, inkoop, engineering, QA, magazijn en productieafdelingen.
Kunt u monsters leveren als we akkoord gaan met het ontwerp?
Ja, we leveren monsters voor bevestiging voor massaproductie, samen met technische tekeningen indien vereist.
Ja, we leveren monsters voor bevestiging voor massaproductie, samen met technische tekeningen indien vereist.
Welke verpakkingsmethoden gebruiken jullie?
Gepersonaliseerde verpakking met normale kartonnen en strakbestendige stoffen of houten kartonnen voor een optimale bescherming tijdens het vervoer.
Gepersonaliseerde verpakking met normale kartonnen en strakbestendige stoffen of houten kartonnen voor een optimale bescherming tijdens het vervoer.
Biedt u technische ondersteuning voor productproblemen?
Alle producten worden volledig geïnspecteerd voordat ze worden verzonden.
Alle producten worden volledig geïnspecteerd voordat ze worden verzonden.
