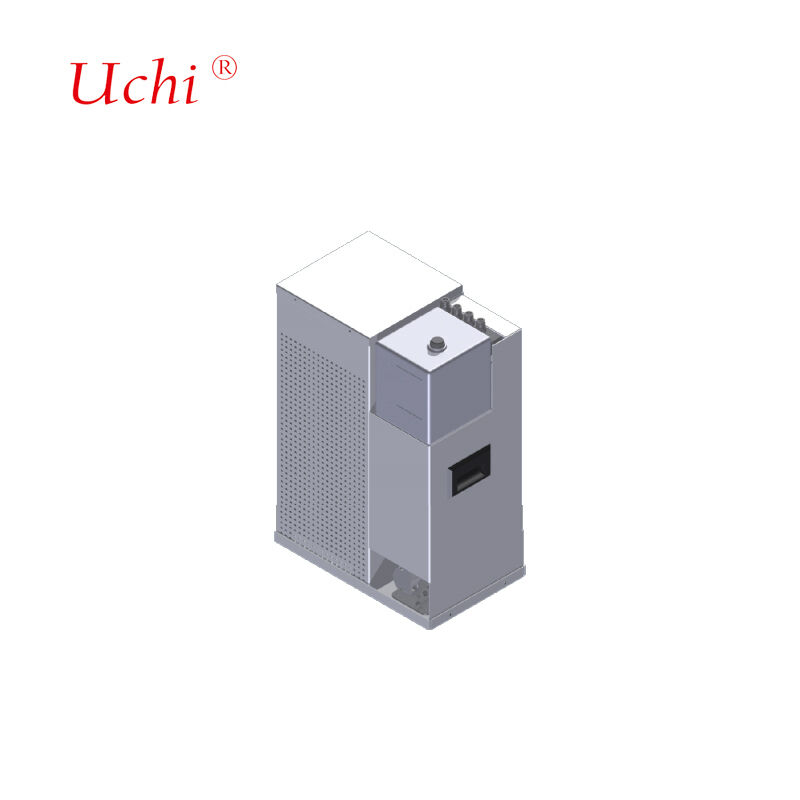

Volledig vloeistofgekoelde laadstapel vloeistofkoelsysteem met 4,5 kW warmtebronvermogen
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | 2.4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Warmtebron Vermogen: | 4,5 kW | Type koelmiddel: | Ethyleenglycoloplossing of siliconenolie |
|---|---|---|---|
| Toepasbare vloeistofgekoelde pistoolstroom: | 800A (toepasbare lange kabellengte: ≤7m; specificatie voor één pistool: 40² 800A 5m) | Lawaai: | ≤60dB |
| Omgevingstemperatuur: | -25~65°C | Vochtigheid: | 5%~90% |
| Hoogte: | ≤2000m | Afmetingen vloeistofkoelunit: | 450×280×550mm (B*L*H) |
| Ingangsspanning: | 24V DC | Ingangsstroom: | ≤10A |
| Stroomsnelheid: | 0 tot 7 l/min | ||
| Markeren: | vloeistofkoelplaat met 4,5 kW vermogen,volledig vloeistofgekoelde laadstapel |
||
Productomschrijving
Volledig vloeistofgekoelde laadstapel Vloeistofkoelsysteem met 4,5 kW warmtebronvermogen
Overzicht van het systeem
Ons volledig vloeistofgekoelde laadstapel systeem heeft een uitgebreid structurele ontwerp bestaande uit vloeistofgekoelde radiatoren, circulerende pompen, make-uppompen, watertanks, sensoren, ventilatoren,en controlesystemenHet systeem is ontworpen voor installatie aan de onderkant van door vloeistof gekoelde laadstaven en kan worden aangepast aan de specifieke eisen van de klant.
Toepassing van koelsystemen
Speciaal ontworpen voor met vloeistof gekoelde ultra-snelle oplaadterminals, die een optimaal thermisch beheer garanderen voor toepassingen met een hoog vermogen.
Technische specificaties
- Toepasselijke vloeistofgekoelde pistoolstroom: 800A (kabellengte: ≤7m; enkelvoudige pistoolspesificatie: 402 800A 5m)
- Verwarmingsbronvermogen: 4,5 kW
- Typ koelmiddel: ethyleenglycoloplossing of siliconolie
- Temperatuur van de bedrijfsomgeving: -40°C tot 55°C
- Inlaatspanning: 24 V gelijkstroom; Inlaatstroom: ≤ 10 A; Stroom: 0 tot 7 L/min
- Communicatiemodus met elektrische kast: 485 (Modbus RTU-protocol)
- Geluidsniveau: ≤ 60 dB
- Omgevingstemperatuurbereik: -25°C tot 65°C
- Vochtigheidstoestand: 5% tot 90%
- Maximale hoogte: ≤ 2000 m
- De afmetingen van de vloeistofkoelingseenheid: 450×280×550 mm (W×L×H)
Ontwerp van koudplaatradiatoren
We bieden aangepaste interne stroomkanaalontwerpen op basis van klant energieverbruik gegevens en warmteverdeling patronen.Ons engineeringproces omvat een uitgebreide simulatie analyse met iteratieve parameter aanpassingen om optimale thermische en hydraulische prestatie doelstellingen te bereiken.
Productieapparatuur
| Typ van de uitrusting | Hoeveelheid | Technische parameters |
|---|---|---|
| Tunnelbrazingoven | 2 Eenheden | Maximale lasdimensie: 1000 mm (W) * 250 mm (H), lengte onbeperkt Maximale lastemperatuur: 950°C Toepasselijke materialen: koper, aluminium |
| Vacuumbraasoven | 2 Eenheden | Maximale lasdimensie: 800 mm * 1200 mm * 800 mm Maximale lastemperatuur: 1200°C Toepasselijke materialen: koper, aluminium, roestvrij staal |
| Apparatuur voor het detecteren van heliumlekken | 2 Eenheden | Maximale testdimensie: 2500 mm * 750 mm * 700 mm Testdrukbereik: 0-3 MPa Testnauwkeurigheid: 2 g/jaar of ≤1*10−6 Pa*m3/s |
| Hydrostatische testapparatuur | 2 Eenheden | Maximale testdimensie: 2500 mm * 1500 mm * 1000 mm Testdrukbereik: 0-5 MPa |
| Pneumatische testapparatuur | 2 Eenheden | Maximale testdimensie: onbeperkt Testdrukbereik: 0-5 MPa Testnauwkeurigheid: 1 Pa |
Geavanceerde legertechnologie
Ons vacuümlegeringsproces verbindt aluminiumplaten met vulmetaal met lagere smeltpunten dan het basismateriaal, waardoor extreem sterke verbindingen worden gecreëerd zonder residuele corrosieve flux.Deze geavanceerde technologie zorgt voor uniforme verwarming, precieze temperatuurregeling, eliminatie van post-reiniging vereisten, en het minimaliseren van onderdeel vervorming.
Technologie van het vloeibare koelsysteem
Een hoog vermogen vloeibare koelsystemen vereisen warmtezuigers in staat tot snelle warmte-absorptie.Onze systemen verplaatsen grote hoeveelheden warmte door de vloeistofstroom, met een vermogen tot warmteafvoer van enkele honderden watt tot meer dan één kilowatt.
Variëteiten van vloeibare koude platen
- Gecomprimeerde vloeibare koelplaat:Het product wordt vervaardigd door middel van groevenplaten, het begraven en lassen van koperen buizen, vervolgens hermetisch afdichten door lassen.en hoge vlakheid voor uitstekend thermisch contact.
- Vloeibare koelplaat met ingebouwde buis:Vervaardigd door koperen buizen op aluminiumplaten te plaatsen met behulp van las- of bindprocessen, met strikte vlakheidskontrole voor minimale thermische weerstand.
- Vloeibare koelplaat van het kanaaltype:Interne stroomkanalen gevormd op koper- of aluminiumsubstraten door boren, extruderen en precisiebewerking, afgesloten door wrijvingslassen of hogetemperatuurlassen.
- Vloeibare koelblok:Voor high-power chip warmteverlies met interne stroomkanalen gemaakt door middel van skiving fin technologie om de oppervlakte van de warmte-uitwisseling te maximaliseren.
Materialspecifieke koelproducten
Koperen gebrazen vloeibare koelproducten
GB200 vloeibare koelmodule, H20 vloeibare koelmodule, optische module vloeibare koelmodule en andere koperen koelplaten.met een gewicht van niet meer dan 10 kg.
Aluminium-gebraaid vloeibare koelproducten
LTS sifon radiator, gegoten elektronische controle vloeistof koelbox, stroomtoevoer gestempelde vloeistof koelplaat, motor elektronische controle vloeistof koelplaat, 6G-3DRVC radiator,met een vermogen van niet meer dan 10 W.
Vloeibare koelproducten van roestvrij staal
Vloeibare koelcollector, DIMM-vloeibare koelmodule en andere vloeibare koelmodules van roestvrij staal.
Belangrijkste toepassingen
- Lasers en medische apparatuur
- Koeling van de accu van de EV-accu
- Elektronica voor vermogen en motoren
- Mikrogolf 5G-transmissie-systemen
- Systemen voor hernieuwbare energie
- IGBT- en Power-halfgeleidersystemen
- Datacenters en industriële energietoepassingen
- Defensie- en avionische systemen
- Brandstofcellen en tractiesystemen
Kwaliteitsborging
We handhaven strenge kwaliteitsnormen met uitgebreide testapparatuur, waaronder:
- 1 Coördinaten meetmachine
- 1 projectorinstrument
- 2 hoogdruktoetsmachines voor water
- 4 testmachines voor thermische weerstand
- 2 vloeistoflekketestmachines
Verbintenis tot klantenservice
- Vinnige reactie op alle vragen
- Concurrerende prijzen met gegarandeerde kwaliteit
- Efficiënte productieplanning
- Optimale transportoplossingen
- Alomvattende technische ondersteuning
Vaak gestelde vragen
Bent u een handelsonderneming of een fabrikant?
Wij zijn een professionele fabrikant van warmtezuigers en waterkoelplaten met ruime ervaring en een sterk technisch team, met geautomatiseerde en gemeganiseerde productie.
Heeft u goederen eerder geëxporteerd en naar welke regio's?
60% van onze totale productie wordt geëxporteerd naar Japan, India, het Verenigd Koninkrijk, Canada, de VS en Brazilië.
Hoeveel werknemers heb je?
Ongeveer 100 medewerkers in verkoop, inkoop, engineering, QA, magazijn en productieafdelingen.
Kunt u monsters leveren als we akkoord gaan met het ontwerp?
Ja, we leveren monsters voor bevestiging voor massaproductie, samen met technische tekeningen indien vereist.
Welke verpakkingsmethoden gebruiken jullie?
Gepersonaliseerde verpakking met normale kartonnen en strakbestendige stoffen of houten kartonnen voor een optimale bescherming tijdens het vervoer.
Biedt u technische ondersteuning voor productproblemen?
Alle producten worden volledig geïnspecteerd voordat ze worden verzonden.
