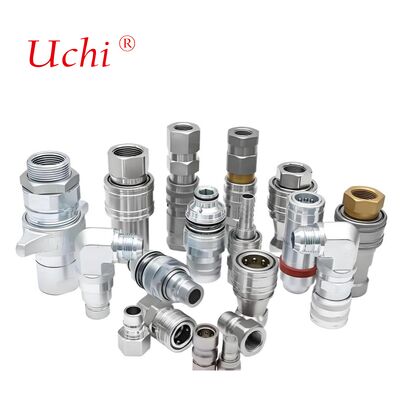

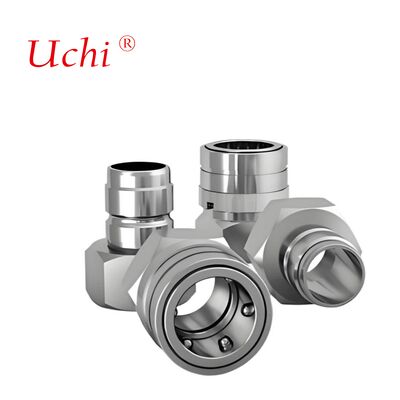

Op maat gemaakte met vloeistof gekoelde platen met snel loskoppelende staal-fittings
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | met een vermogen van niet meer dan 50 W |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Materiaal: | Aluminium, roestvrij staal, messing, koolstofstaal, titanium... | Precisie: | ±0,002 ~ ±0,005 mm |
|---|---|---|---|
| Certificering: | ISO 9001,ROSH,CE,ISO16949 | Bewerkingstype: | CNC draaien, CNC frezen, CNC boren, enz. |
| Oppervlak: | Geanodiseerd, gepolijst | Type: | Brootsen, BOREN, Etsen/Chemisch bewerken, Laser... |
| Markeren: | op maat gemaakte vloeistofgekoelde platenbevestigingen,van roestvrij staal,met een snel ontkoppelbare vloeibare koelplaat |
||
Productomschrijving
Aangepaste vloeistofgekoelde plaatfittingen met roestvrijstalen snelkoppelingen
Precisie-ontworpen vloeistofgekoelde plaatfittingen met roestvrijstalen snelkoppelingen voor efficiënte thermische beheersystemen.
Productiemogelijkheden
Verwerkingsmethoden
CNC draaien, CNC frezen
Beschikbare materialen
- Aluminium: 2000-serie, 6000-serie, 7075, 5052, enz.
- Roestvrij staal: SUS303, SUS304, SS316, SS316L, 17-4PH, enz.
- Titanium: Grade F1-F5
- Messing: 260, C360, H59, H60, H62, H63, H65, H68, H70, enz.
- Staal: 1214L/1215/1045/4140/SCM440/40CrMo, enz.
Oppervlaktebehandelingen
Geanodiseerd, Gezandstraald, Zeefdruk, PVD-coating, Zink/Nikkel/Chroom/Titanium-coating, Borstelen, Schilderen, Poedercoating, Passivering, Elektroforese, Elektropolijsten, Kartelen, Laser/Etsen/Graveren etc.
Precisiespecificaties
Tolerantie: ±0.002 ~ ±0.005mm
Oppervlakteruwheid: Min Ra 0.1~3.2
Materialenselectiegids voor vloeistofkoelsystemen
| Toepassingsscenario | Aanbevolen materiaal voor de hoofdbehuizing | Aanbevolen afdichtingsmateriaal | Kernvoordelen | Selectie-opmerkingen |
|---|---|---|---|---|
| Vloeistofgekoelde platen voor datacenter servers | Messing / 6061 Aluminiumlegering | Nitrile Butadieenrubber (NBR) | Matige kosten, uitstekende bewerkbaarheid, compatibel met water-glycol koelvloeistof; eenvoudige montage en demontage | Systeemwerkdruk ≤ 3.0 MPa; vermijd langdurige hoge-temperatuur (＞100℃) werkomstandigheden |
| Vloeistofkoelcircuit voor energieaccu's van nieuwe energievoertuigen | 304/316 Roestvrij staal | Fluorrubber (FKM/Viton) | Hoge drukbestendigheid (3.0-6.0 MPa), trillings- en schokbestendigheid; brede temperatuurtolerantie | Voldoen aan ISO 16028 automotive industrienormen; vermijd contact met sterk corrosieve media |
| Vloeistofkoelsysteem voor oplaadpalen voor buiten | 316 Roestvrij staal / Glasvezelversterkt PA66 | Fluorrubber (FKM/Viton) | 316 roestvrij staal is bestand tegen corrosie door vocht in de buitenlucht; technische kunststof is licht van gewicht en heeft een goede isolatie | Voldoen aan IP67 of hoger beschermingsniveau; vervang door siliconenrubber (VMQ) afdichtingen in gebieden met lage temperaturen (＜-20℃) |
| Hoge-temperatuur vloeistofkoelsysteem voor industriële apparatuur | 316 Roestvrij staal | Perfluoro-elastomeer (FFKM) | Ultra-hoge temperatuurbestendigheid (≤200℃), compatibel met sterk corrosieve koelvloeistoffen; stabiele afdichtingsprestaties | Hoge kosten, alleen geschikt voor high-end industriële scenario's; vermijd slijtage van het afdichtingsoppervlak door frequent inpluggen |
| Draagbare vloeistofkoeling voor consumentenelektronica | Polyoxymethyleen (POM) / Aluminiumlegering | Siliconenrubber (VMQ) | Lichtgewicht, uitstekende isolatie; bestand tegen extreem lage temperaturen, geschikt voor compacte ruimtes | Alleen voor lage druk (≤1.0 MPa), normale/lage-temperatuur werkomstandigheden; vermijd contact met oliegebaseerde koelvloeistoffen |
Aanvullende selectieprincipes
- Materiaalcompatibiliteit eerst:Voor water-glycol koelvloeistof, geef de voorkeur aan messing/aluminiumlegering + NBR/FKM; voor oliegebaseerde koelvloeistoffen, gebruik FKM/FFKM afdichtingen en vermijd siliconenrubber.
- Werkomstandigheden parameter matching:De nominale drukbestendigheid moet ≥ 1,5 keer de piekdruk van het systeem zijn; het temperatuurbereik moet extreme systeemwerktemperaturen dekken.
- Evenwicht tussen kosten en prestaties:Kies messing/NBR voor algemene scenario's; upgrade naar roestvrij staal/FKM voor scenario's met hoge eisen; gebruik FFKM-afdichtingen alleen voor extreme werkomstandigheden.
Voordelen van de bedrijfsfabricage
Onze matrijzenwerkplaats beschikt over geavanceerde apparatuur, waaronder:
- 22 sets vonkverspaningsmachines (EDM), waaronder 2 MAKINO spiegel EDM-machines
- 9 draad-EDM-machines (lage snelheid), waaronder 3 Seibu en 1 Sodick-machine geïmporteerd uit Japan
- 7 vonkerosiemachines, 10 slijpmachines, 2 freesmachines en 1 draaibank
Apparatuurspecificaties
- Tafelafmetingen: 500×350 mm
- Snelle verplaatsingssnelheid: 5000 mm/min
- Maximaal gewicht werkstuk: 500 kg
- Maximaal gewicht elektrode: 50 kg
Hoge bewerkingsprecisie
Gebruikmakend van SuperSpark4 en IES (Intelligent Expert System) technologieën voor geavanceerde adaptieve voeding en sprongregeling om het EDM-proces te stabiliseren en de bewerkingsprecisie te verbeteren. Uitgerust met ultra-oppervlakte- en ultra-randgenerator technologieën voor een uitstekende oppervlakteafwerking en metallurgische kwaliteit.
Vloeistofkoelsysteemtechnologie
Hoogvermogen vloeistofkoelsystemen vereisen koellichamen die in staat zijn tot snelle warmteabsorptie. Door gebruik te maken van de hoge soortelijke warmtecapaciteit van vloeistoffen, transporteren onze systemen grote hoeveelheden warmte door middel van vloeistofstroom, die in staat is om warmte af te voeren variërend van enkele honderden watts tot meer dan één kilowatt.
Vloeistofkoude plaatvariëteiten
- Begraven-buis vloeistofkoude plaat: Vervaardigd door platen te groeven, koperen buizen erin te begraven en te lassen, en vervolgens hermetisch af te dichten door middel van lassen. Zorgt voor betrouwbare vloeistofdichtheid, operationele veiligheid en hoge vlakheid voor uitstekend thermisch contact.
- Ingevoegde-buis vloeistofkoude plaat: Vervaardigd door koperen buizen in te bedden op aluminium plaatoppervlakken met behulp van las- of hechtprocessen, met strikte vlakheidscontrole voor minimale thermische weerstand.
- Kanaal-type vloeistofkoude plaat: Interne stromingskanalen gevormd op koperen of aluminium substraten door middel van boren, extrusie en precisiebewerking, afgedicht door middel van wrijvingslassen of hoogtemperatuurbrazeren.
- Vloeistofkoelblok: Voor warmteafvoer van high-power chips met interne stromingskanalen gemaakt door middel van skiving fin technologie om het warmte-uitwisselingsoppervlak te maximaliseren.
Producttoepassingen
Kwaliteitsborging
We handhaven strenge kwaliteitsnormen met uitgebreide testapparatuur, waaronder:
- 1 Coördinatenmeetmachine
- 1 projectorinstrument
- 2 water hogedruktestmachines
- 4 thermische weerstandtestmachines
- 2 vloeistoflekkagetestmachines
Klantenserviceverplichting
- Snelle reactie op alle vragen
- Concurrerende prijzen met gegarandeerde kwaliteit
- Efficiënte productieschema's
- Optimale transportoplossingen
- Uitgebreide technische ondersteuning
Veelgestelde vragen
Bent u een handelsonderneming of fabrikant?
Wij zijn een professionele fabrikant van koellichamen en waterkoelplaten met uitgebreide ervaring en een sterk technisch team, met geautomatiseerde en gemechaniseerde productie.
Heeft u eerder goederen geëxporteerd en naar welke regio's?
60% van onze totale productie wordt geëxporteerd naar Japan, India, het VK, Canada, de VS en Brazilië.
Hoeveel werknemers heeft u?
Ongeveer 100 werknemers in de afdelingen verkoop, inkoop, engineering, kwaliteitsborging, magazijn en productie.
Kunt u monsters leveren als we het eens zijn met het ontwerp?
Ja, we leveren monsters ter bevestiging vóór massaproductie, samen met technische tekeningen indien nodig.
Welke verpakkingsmethoden gebruikt u?
Aangepaste verpakking met normale kartonnen dozen en strakke stoffen of houten dozen voor optimale bescherming tijdens transport.
Biedt u technische ondersteuning voor productproblemen?
Alle producten worden volledig geïnspecteerd vóór verzending. Voor eventuele problemen bieden we onmiddellijke technische oplossingen.
