Speciale waterkoelplaten (speciale vloeistofkoelplaten)
Productdetails:
| Plaats van herkomst: | 40L |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | Warmteafvoer |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | 1300-1500 dollars |
| Levertijd: | Niet beperkt |
| Betalingscondities: | 1500 tpm |
| Levering vermogen: | 756G |
|
Gedetailleerde informatie |
|||
| Proces: | gesoldeerde afgeschaafde vin | Inspectie: | Remklauwen, CMM, projector |
|---|---|---|---|
| Warmteafvoervermogen: | ≥ 100 W | Stroomsnelheid: | 0 tot 5L/min |
| Lawaai: | 17 dBA | Inlaatdiameter: | G1/4 inch standaard schroefdraad |
| Thermische geleidbaarheid: | 400 W/m·K (voor koper) | Basismateriaal: | Aluminium of Koper |
| Maximale bedrijfsdruk: | 5 bar | Werkdruk: | Minimaal 1 bar |
| Stroom: | 880 W | Materialen: | koper + aluminiumlegering |
| Markeren: | met een vermogen van niet meer dan 10 kW,met een vermogen van niet meer dan 10 W,met een vermogen van niet meer dan 50 W |
||
Productomschrijving

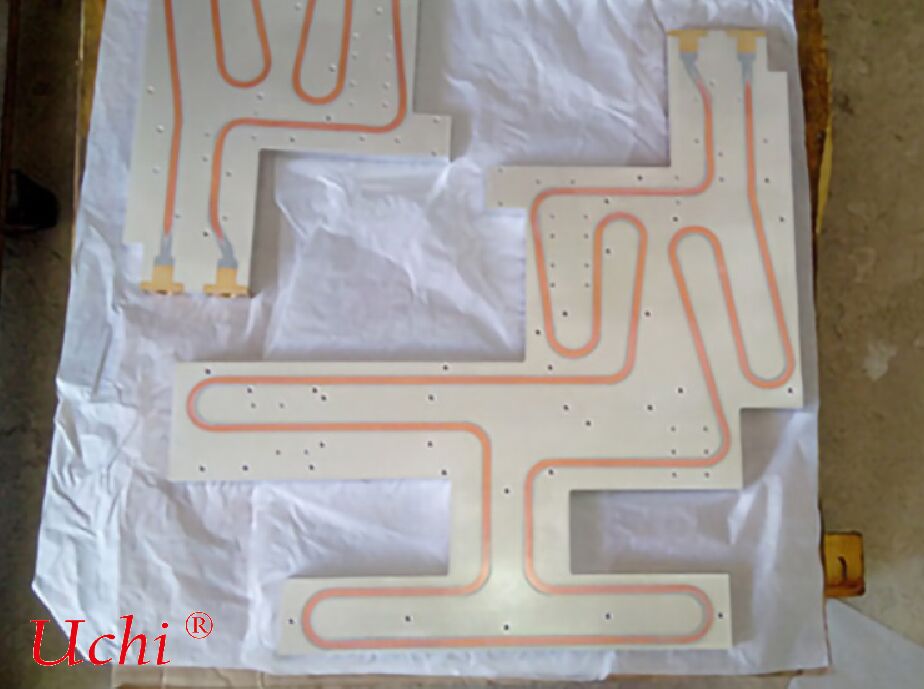

Speciale Waterkoelplaten (Speciale Vloeistofkoelplaten)
Speciale waterkoelplaten (speciale vloeistofkoelplaten) zijn hoog-efficiënte vloeistofkoelingswarmtedissipatieapparaten die op maat zijn gemaakt voor extreme werkomstandigheden, ultra-hoge warmteflux, strenge ruimtebeperkingen of hoge betrouwbaarheidseisen. Hun kerndoel is om de prestatielimieten van conventionele waterkoelplaten te doorbreken en bottleneck thermische beheerproblemen op te lossen die niet kunnen worden opgelost met gewone warmtedissipatieoplossingen.
I. Kern Definitie & Technische Positionering
- Aard: Metalen basisplaten (aluminium/koper/legering) met geïntegreerde precisie interne stromingskanalen, die geforceerde warmte-uitwisseling via circulerende koelvloeistof mogelijk maken.
- Speciale Kenmerken: Niet-gestandaardiseerd, sterk aangepast, gericht op vijf belangrijke dimensies: hoge warmteflux, hoge precisie, hoge betrouwbaarheid, extreme omgevingen en speciaal gevormde structuren.
- Kernindicatoren: Thermische weerstand ≤ 0.05℃/W, drukbestendigheid ≥ 8 bar, temperatuurverschil ≤ ±3℃, geschikt voor warmteflux op 100~1000 W/cm² niveau.
II. Hoofdtypen & Technische Kenmerken (Per Toepassingsscenario)
1. Micro-Kanaal Vloeistofkoelplaten (MLCP) – Koning van Hoge Warmteflux
- Structuur: Ingebouwd micron-schaal stromingskanaalnetwerk van 0,05~1 mm, met kanaaldichtheid tot honderden per cm².
- Voordelen: Thermische weerstand zo laag als 0,015℃/W, warmtedissipatie-efficiëntie 3~5 keer die van traditionele ontwerpen.
- Proces: Fotolithografie etsen, precisielassen, 3D-printen.
- Toepassingen: AI-chips (GPU/TPU), laserapparaten, SiC-vermogensmodules.
2. Speciaal Gevormde / Geïntegreerde Waterkoelplaten – Ultieme Ruimteaanpassing
- Structuur: Conforme gebogen oppervlakken, geïntegreerd multi-gat ontwerp, dubbele functie als structureel component en koellichaam.
- Proces: Friction Stir Welding (FSW), spuitgieten, CNC-frezen.
- Voordelen: Geen splicing, uitstekende luchtdichtheid, lichtgewicht.
- Toepassingen: Batterijpakketten voor elektrische voertuigen, motorbehuizingen, lucht- en ruimtevaartavionica.
3. Extreme Omgevingsbestendige Waterkoelplaten – Voor Militair & Maritiem Gebruik
- Kenmerken: Hoge/lage temperatuurbestendigheid (-55℃~250℃), zoutsproeibestendigheid (1000 uur+), trillingsbestendigheid (5~500 Hz/5 Grms).
- Materialen: Titaniumlegering, roestvrij staal, corrosiewerende coating.
- Toepassingen: Scheepselektronica, radar, metallurgische apparatuur, poolwetenschappelijke onderzoeksapparaten.
4. Nanovloeistof / Twee-Fase Stroom Waterkoelplaten – Ultra-Hoge Efficiëntie Warmtedissipatie
- Technologie: Koelvloeistof gedopeerd met nanodeeltjes (Cu/Al₂O₃) of fase-veranderende werkende vloeistof (fluorkoolstofvloeistof).
- Prestaties: Thermische geleidbaarheid verhoogd met 2~3 keer, warmtedissipatiecapaciteit verdubbeld.
- Toepassingen: MRI, supercomputers, hoogvermogen lasers.
5. Flexibele / Ultra-Dunne Waterkoelplaten – Voor Draagbare & Precisie Medische Apparaten
- Structuur: Stof-ingebedde micro-stromingskanalen, dunne metaalfilm (dikte < 1 mm).
- Kenmerken: Buigbaar, ultradun, stil.
- Toepassingen: VR/AR-headsets, medische implantaten, flexibele schermen.
III. Kern Productieprocessen (Speciale Processen)
- Friction Stir Welding (FSW): Soldeerloos, hoge sterkte, uitstekende luchtdichtheid, geschikt voor grote afmetingen en hoge drukcondities.
- Vacuümlassen: Gladde stromingskanalen, lage thermische weerstand, ideaal voor micro-kanalen en complexe structuren.
- 3D-Printen (SLM): Topologisch geoptimaliseerde stromingskanalen met 30% hogere efficiëntie, gebruikt voor aangepaste lucht- en ruimtevaartonderdelen.
- Skiving / Etsen: Hoge dichtheid vinnen voor maximale warmte-uitwisselingsgebied, toegepast op AI-chip cold plates.
IV. Typische Toepassingsscenario's (Speciale Velden)
- AI & Supercomputing: Directe contactkoeling voor GPU-trainingsclusters, onderdrukking van hotspots en waarborging van volledige frequentie werking.
- Nieuwe Energie Voertuigen: 800V elektrische aandrijvingen, siliciumcarbide modules, flash-charging batterij thermisch beheer.
- Medische Apparatuur: MRI-gradiëntversterkers, CT-detectoren, met temperatuurregelingsnauwkeurigheid van ±0,5℃.
- Lasers & Opto-elektronica: Hoogvermogen fiber/halfgeleiderlasers, stabilisatie van golflengte en uitgangsvermogen.
- Militair & Luchtvaart: Radar, raketsystemen, satelliet payloads, met trillingsbestendigheid, stralingsbestendigheid en lichtgewicht ontwerp.
- Speciale Industrie: Metallurgie, windenergieconverters, energieopslagconverters, stof- en oliebestendig.
V. Kernverschillen met Standaard Waterkoelplaten
| Dimensie | Standaard Waterkoelplaten | Speciale Waterkoelplaten |
|---|---|---|
| Warmteflux | < 50 W/cm² | 100~1000 W/cm² |
| Thermische Weerstand | 0,1~0,5℃/W | < 0,05℃/W |
| Materialen | Algemene aluminiumlegering | Koper, CuW, titaniumlegering, nano-coatings |
| Omgevingsaanpassing | Kamertemperatuur, normale werkomstandigheden | -55~250℃, zoutsproeibestendig, hoge trillingsbestendigheid |
| Structuur | Standaard platte plaat, eenvoudige stromingskanalen | Micro-kanalen, speciaal gevormd, geïntegreerd, ultradun |
| Betrouwbaarheid | Industriële kwaliteit | Automotive kwaliteit, militaire kwaliteit, medische kwaliteit |
VI. Samenvatting
Speciale waterkoelplaten dienen als het thermische beheerhart van high-end apparatuur en zijn sleutelcomponenten die miniaturisatie, hoog vermogen, lange levensduur en stabiele werking onder extreme omstandigheden mogelijk maken. De kern van modelselectie ligt in vier factoren: warmtefluxdichtheid, ruimtebeperkingen, werkomstandigheden en betrouwbaarheidsniveau, die meestal aangepaste ontwikkeling vereisen.
