Productdetails:

Plaats van herkomst: 40L
Merknaam: Uchi
Certificering: SMC
Modelnummer: Warmteafvoer

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 100 stuks
Prijs: 1300-1500 dollars
Levertijd: Niet beperkt
Betalingscondities: 1500 tpm
Levering vermogen: 756G
Beste prijs Contact

Gedetailleerde informatie
Sollicitatie: Elektronicakoeling, industriële machines, automobielsector Maat: 280x220x20mm
Beschermingsklasse: IP54 Extra proces: CNC-bewerking
Warmtebron Vermogen: 30 kW Stroom: 400W
Productdimensie: kan worden aangepast Legering of niet: Is legering
Oppervlakteruwheid: 1,2 um verpakking: PE-zak Karton
Materiaal: Koper / Aluminium
Markeren:

met een hoogfrequente vloeistofkoelplaat voor het tegenvallen van straalstralen

,

vloeistofkoelplaat met een straalimpingement

,

een hoogwaardige vloeistofkoelplaat

Productomschrijving

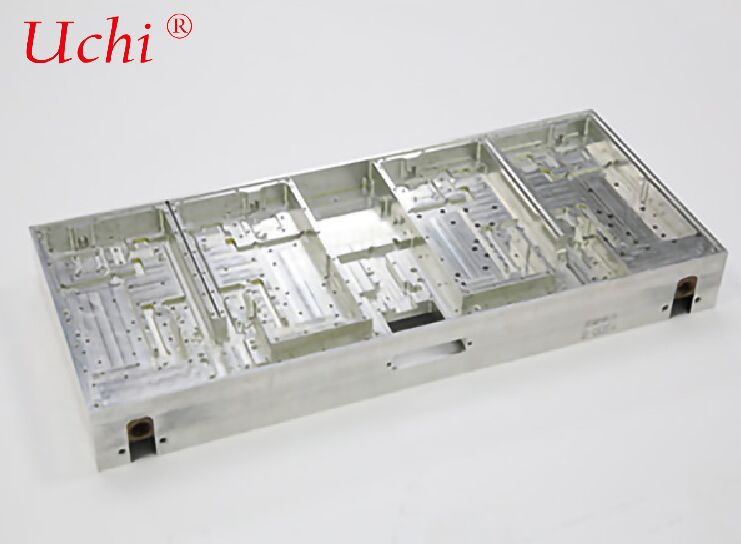

High-Frequency Jet Impingement Vloeistofkoelplaat


High-Frequency Jet Impingement Liquid Cooling Plate (ook wel Jet Impingement Cold Plate genoemd) is een speciale vloeistofkoelingsoplossing voor ultra-hoge warmteflux en ultra-snelle temperatuurgelijkmatigheid. Het kernmechanisme is het bereiken van extreme warmtedissipatie door direct de binnenwand van het verwarmingsoppervlak te raken met micro-jets met hoge frequentie, hoge snelheid en hoge druk.


I. Kernprincipe (Essentieel Verschil met Traditionele Stromingskanalen)


Traditionele Vloeistofkoelplaat:

Koelmiddel stroomt parallel binnen gesloten kanalen voor warmte-uitwisseling, met een dikke thermische grensvlies, hoge thermische weerstand en gevoelig voor hotspots op verre posities.

High-Frequency Jet Impingement Type:

  • Koelmiddel passeert een dichte reeks micro-spuitmonden (diameter 0,1-1 mm)
  • Raakt verticaal met hoge snelheid de binnenwand van de koelplaat (verwarmingsoppervlak)
  • Breekt onmiddellijk de thermische grensvlies, waardoor de lokale warmteoverdrachtscoëfficiënt 5-10 keer toeneemt
  • Vloeistof diffundeert snel en vloeit zijwaarts af, waardoor een extreem uniforme temperatuur over het hele oppervlak wordt bereikt (temperatuurverschil < ±1°C)


II. Typische Structuur


  • Bovenkamer (Distributiekamer): stabiliseert de druk en verdeelt het koelmiddel gelijkmatig naar de spuitmonden
  • Spuitmondplaat: kerncomponent met honderden tot duizenden precisie micro-gaten (high-frequency jet array)
  • Impingementkamer (Warmte-uitwisselingszone): jet impingement en intensieve convectieve warmteoverdracht
  • Vloeistofopvangkamer / Afvoerkanaal: voert snel het warmte-geabsorbeerde koelmiddel af


III. Belangrijkste Technische Kenmerken


  • Extreem Hoge Warmtedissipatie Capaciteit

    Warmtefluxdichtheid: 200-1000 W/cm² (gewone gesoldeerde plaat ca. 50 W/cm²)

    Thermische weerstand zo laag als 0,01-0,03 °C/W

  • Uitstekende Temperatuurgelijkmatigheid

    Volledig oppervlak temperatuurverschil: ±0,5-±1°C

    Elimineert volledig lokale hotspots

  • Snelle Reactiesnelheid

    Lage thermische inertie, nauwkeurige temperatuurregeling, geschikt voor transiënte hoge vermogens- en pulsverwarmingsscenario's

  • Relatief Hoge Drukval

    Vereist bijpassende hogedrukpomp / koelsysteem met hoge flow

  • Hoge Precisie Eisen voor Productie

    Diameter, diepte en positietolerantie van spuitmondgaten: ±0,02-±0,05 mm



IV. Belangrijkste Productieprocessen


  • Precisieboren + Vacuüm Solderen

    Geschikt voor cirkelvormige gat-arrays met stabiele massaproductie

    Gangbare materialen: aluminiumlegering / koperlegering, soldeerverbinding

  • Fotolithografie / Etsen + Diffusie Bonding

    Geschikt voor speciaal gevormde spuitmonden en micro-schaal sleufjets

    Fijnere stromingskanalen en lagere thermische weerstand (voor AI/GPU/laser toepassingen)

  • 3D-printen (SLM)

    Geïntegreerde vormgeving met complexe topologische kanalen + spuitmonden

    Lichtgewicht ontwerp, geschikt voor aangepaste lucht- en ruimtevaartcomponenten



V. Toepassingsscenario's (Extreme Thermische Beheer)


  • AI / Supercomputing Chips: H100/H200, GPU-clusters, TPU's (>500W chips)
  • SiC / GaN Vermogensmodules: 800V elektrische aandrijvingen, ultrasnelle laadstations
  • Krachtige Lasers: fiber / halfgeleider / UV-lasers (warmteflux > 300W/cm²)
  • Radar / Phased Array: militaire T/R componenten, 5G/6G basisstations
  • Medische Beeldvorming: MRI-gradiëntversterkers, CT-detectoren (temperatuurregelingsnauwkeurigheid ±0,5°C)
  • Lucht- en Ruimtevaart: satelliet payloads, raketafweer (trillingsbestendig, lichtgewicht, hoge warmteflux)


VI. Vergelijking met Conventionele Vloeistofkoelplaten

Prestaties Conventionele Stromingskanaal Vloeistofkoelplaat High-Frequency Jet Impingement Vloeistofkoelplaat
Warmteflux Dichtheid < 50 W/cm² 200-1000 W/cm²
Thermische Weerstand 0,1-0,5 °C/W 0,01-0,03 °C/W
Temperatuurgelijkmatigheid Temperatuurverschil 3-10°C Temperatuurverschil < ±1°C
Drukval Laag (0,5-2 bar) Hoog (2-8 bar)
Toepassingsscenario's Conventionele vermogenselektronica Ultra-hoge warmteflux, gevoelig voor hotspots, hoge precisie temperatuurregeling


VII. Samenvatting


High-Frequency Jet Impingement Liquid Cooling Plate vertegenwoordigt de state-of-the-art vloeistofkoeltechnologie in de moderne industrie, speciaal ontworpen voor extreme warmteflux, ultieme temperatuurgelijkmatigheid en hoge precisie temperatuurregeling.

label:

2000W vloeibare Koelplaat

700W water Koude Plaat

2000W water Koude Plaat
