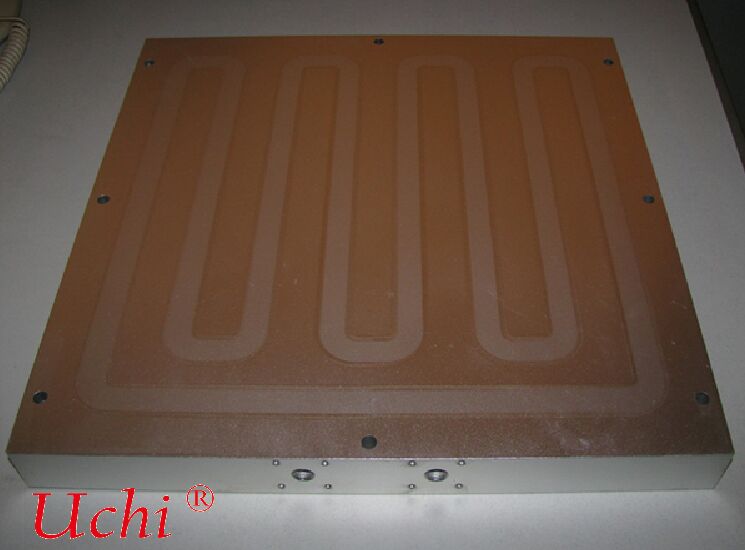

• Power Liquid Cooling Plates Hebben Drie Kernvereisten: Uitstekende Warmteafvoer
Power Liquid Cooling Plates Hebben Drie Kernvereisten: Uitstekende Warmteafvoer

Power Liquid Cooling Plates Hebben Drie Kernvereisten: Uitstekende Warmteafvoer

Productdetails:

Plaats van herkomst: 40L
Merknaam: Uchi
Certificering: SMC
Modelnummer: Warmteafvoer

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 100 stuks
Prijs: 1300-1500 dollars
Levertijd: Niet beperkt
Betalingscondities: 1500 tpm
Levering vermogen: 756G
Beste prijs Contact

Gedetailleerde informatie
Montagetype: Schroefmontage of lijm Lawaai: 17 dBA
Thermisch dissipatievermogen: 2000W IP-classificatie: IP65
Koelvloeistoftype: Ethyleenglycoloplossing of siliconenolie Grootte van de verpakkingsdoos: 42,5*33*18CM
Ingangsspanning: 24 V gelijkstroom Inlaatdiameter: 1/4 Duim of Aangepast
Oppervlakteafwerking: Vernikkeld of blank metaal Verenigbaarheid: Geschikt voor CPU's, GPU's, vermogenselektronica
Markeren:

warmteafvoer van de vloeibare koelplaat

,

krachtige vloeistofkoelplaat

,

vloeistofkoelplaat drie kern

Productomschrijving

Kracht vloeistofkoelplaat


Kracht vloeistofkoelplaat verwijst naar een vloeistofkoelingskoellichaam met hoog vermogen, speciaal ontworpen voor vermogenselektronica-apparatuur. Het wordt voornamelijk gebruikt in scenario's zoals fotovoltaïsche omvormers, windenergieconverters, SVG, hoogspanningsomvormers, PCS energieopslagconverters en hoogspannings-transmissie- en transformatieapparatuur.

Het kenmerkt zich door hoge drukbestendigheid, grote stroomcapaciteit, hoge betrouwbaarheid, lange levensduur en corrosiebestendigheid, en behoort tot industriële / vermogensklasse waterkoelcomponenten.


I. Typische Toepassingsapparatuur


  • Fotovoltaïsche omvormers / centrale omvormers
  • Windenergieconverters, full-power converters
  • Energieopslagconverters (PCS)
  • Hoogspanningsomvormers, transmissieapparaten
  • Statische Var Generatoren (SVG)
  • Flexibele HVDC (MMC), converterkleppen
  • Hoogvermogen gelijkrichtervoedingen, galvanische / elektrolytische voedingen
  • Laadpalen, stroomunits van ultrasnelle laadmodules

Kern warmteafvoerdoelen: IGBT's, SiC-vermogensmodules, diodes, reactoren, vermogensweerstanden, etc.


II. Kern Ontwerpkenmerken


  • Hoge vermogens- en hoge warmtefluxdichtheid

    Het vermogen van een enkele module varieert vaak van tientallen kW tot honderden kW met een hoge warmtefluxdichtheid, wat een lage stromingsweerstand en een hoge warmte-uitwisselingsefficiëntie vereist.

  • Hoge drukbestendigheid en anti-lek

    Vermogenselektronica-apparatuur werkt continu gedurende lange tijd, wat een waterdrukbestendigheid van 3 tot 10 bar vereist.

    Moet heliummassaspectrometer lekdetectie doorstaan met bijna nul lekkage.

  • Redelijk stromingskanaalontwerp

    Veelgebruikte ontwerpen:

    • Enkel / dubbellaags serpentijnstromingskanalen
    • Meerstrengs parallelle stromingskanalen
    • Turbulatoren / pin vinnen voor verbeterde warmteoverdracht

      Zorgt voor temperatuuruniformiteit en vermijdt lokale hotspots die apparatuurstoringen veroorzaken.

  • Materiaalkeuze en corrosiebescherming

    Mainstream materialen: aluminiumlegering 5052 / 3003 / 6061

    Voor slechte waterkwaliteit, kust- of chemische omgevingen omvatten oppervlaktebehandelingen:

    • Anodiseren
    • Elektroforetische coating
    • Interne anticorrosiecoating

      Voorkomt aangroei, corrosie en waterlekkage.

  • Structurele sterkte en anti-vibratie

    Dikke basisplaat en verstevigingsontwerp om vervorming tijdens trillingen, transport en langdurige werking van vermogenselektronica-apparatuur te voorkomen.



III. Mainstream Productieprocessen


  • Buis-ingebedde vloeistofkoelplaat

    Koper / aluminium buizen ingebed in aluminium platen

    Lage kosten, volwassen en stabiel

    Geschikt voor conventionele vermogenselektronica-apparatuur met laag tot gemiddeld vermogen

  • Vacuüm gesoldeerde vloeistofkoelplaat

    Meerlaagse platen en stromingskanalen gevormd door solderen

    Sterke warmte-uitwisseling, goede vlakheid

    Geschikt voor hoogvermogen IGBT / SiC modules

  • Friction stir welded vloeistofkoelplaat

    Groot formaat, hoge betrouwbaarheid

    Geschikt voor hoogvermogen wind- en fotovoltaïsche apparatuur

  • Skived / machinaal bewerkte geïntegreerde type

    Hoge sterkte, flexibel stromingskanaalontwerp

    Meestal gebruikt voor aangepaste koeling van vermogenskasten



IV. Belangrijkste Prestatie-indicatoren (Gebruikelijk in de Energie-industrie)


  • Werkdruk: 3–6 bar
  • Barstdruk: ≥ 9 bar
  • Lekdetectiestandaard: Helium lekrate ≤ 1 × 10⁻⁸ Pa·m³/s
  • Temperatuurbestendigheid: -40℃ ~ 120℃
  • Oppervlaktevlakheid: ≤ 0,1 mm (voor montage van vermogensmodules)
  • Ruwheid: Ra ≤ 1,6–3,2
  • Inlaat- en uitlaatpoorten: G1/4, G3/8, G1/2 schroefdraad of snelkoppelingen


V. Verschillen met Standaard Vloeistofkoelplaten


  • Bedrijfsduur: 20 jaar ononderbroken service, niet voor kortetermijnapparatuur
  • Omgeving: hoge temperatuur, hoge luchtvochtigheid, stof, kustzoutnevel
  • Veiligheid: vloeistoflekkage veroorzaakt direct hoogspanningskortsluitingen, storingen en black-outs, wat extreem hoge betrouwbaarheid vereist
  • Onderhoud: onderhoudsarm of onderhoudsvrij ontwerp


VI. Korte Samenvatting


Kracht vloeistofkoelplaat is de "speciale warmteafvoerbasisplaat" voor vermogenselektronica-apparatuur.


De kernvereisten kunnen in drie punten worden samengevat: sterke warmteafvoer, geen vloeistoflekkage en lange levensduur.



  • Sterke Warmteafvoer – Kern: Lage thermische weerstand, hoge efficiëntie, geen hotspots

    Geoptimaliseerd stromingskanaalontwerp maximaliseert de warmte-uitwisselingsoppervlakte en minimaliseert de thermische weerstand, ter ondersteuning van continue volledige belastingkoeling voor hoogvermogen IGBT/SiC modules.

    Uitstekende temperatuuruniformiteit elimineert lokale hotspots, waardoor vermogensreductie of componentfalen wordt voorkomen.

    Redelijke stromingsweerstand past bij de arbeidsomstandigheden van de systeemwaterpomp, wat zorgt voor een stabiele warmteafvoerefficiëntie bij hoge stromingssnelheden.

  • Geen Vloeistoflekkage – Kern: Betrouwbare afdichting, nul lekkage

    Hoogsterkte lasprocessen zoals vacuümsolderen of friction stir welding worden toegepast om een geïntegreerde, monolithische structuur te vormen.

    Continue lassen zonder koude verbindingen of poriën bieden een hoge drukbestendigheid en weerstaan vermoeiingsscheurvorming tijdens langdurige werking.

    100% heliummassaspectrometer lekdetectie wordt uitgevoerd vóór levering, waarbij de lekrate strikt wordt gecontroleerd om kortsluitingen en doorbranden van vermogenselektronica-apparatuur veroorzaakt door vloeistoflekkage te voorkomen.

  • Lange Levensduur – Kern: Langlevendheid, hoge betrouwbaarheid

    Materialen zijn bestand tegen corrosie en aangroei, en passen zich aan industriële, energienet- en automobielwaterkwaliteitsomgevingen aan.

    Hoge structurele sterkte biedt weerstand tegen trillingen en schokken, ter ondersteuning van ononderbroken langdurige werking.

    Uitstekende weerstand tegen hoge en lage temperatuurs cycli en thermische vermoeiing, met een ontwerplevensduur die overeenkomt met de 10-20 jaar lange service van vermogenselektronica-apparatuur.

label:

2000W vloeibare Koelplaat

700W water Koude Plaat

2000W water Koude Plaat
