Vergulde miniatuur vloeistofkoeling toepassingen met lage thermische weerstand.
Productdetails:
| Plaats van herkomst: | 40L |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | Warmteafvoer |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | 1300-1500 dollars |
| Levertijd: | Niet beperkt |
| Betalingscondities: | 1500 tpm |
| Levering vermogen: | 756G |
|
Gedetailleerde informatie |
|||
| Vloeistof: | Water of geschikt koelmiddel | Lawaai: | 17 dBA |
|---|---|---|---|
| Oppervlak: | Geanodiseerd, gepolijst | Oppervlakteafwerking: | Vernikkeld of geanodiseerd |
| Breedte: | Volgens de vraag van de klant | Diep proces: | CNC-bewerking |
| Productgewicht: | 0,78 kg | gewicht: | Ongeveer 200 gram |
| Enkel brutogewicht: | 1.000 kg | Werkdruk: | Minimaal 1 bar |
| Stroominterface: | 3-pins | Grootte van de installatie: | 10 * 20 |
| Markeren: | vergulde vloeistofkoelplaat,miniatuur koeling met lage thermische weerstand,vloeistofkoelplaat met garantie |
||
Productomschrijving

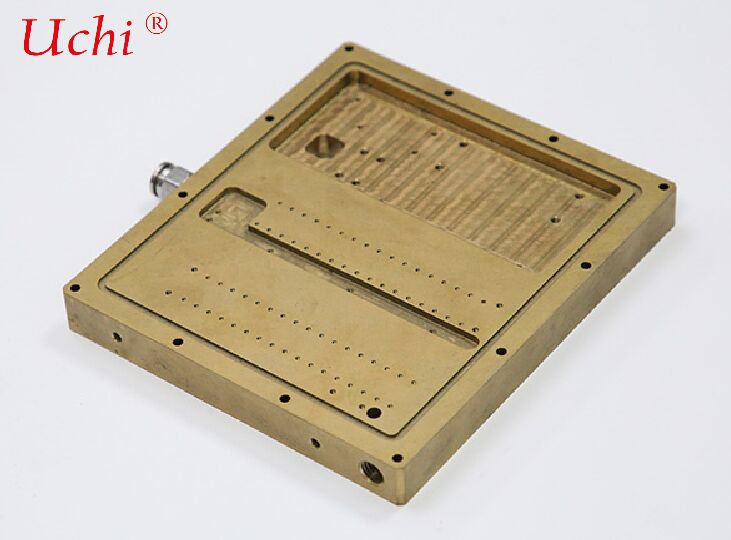

Goudgeplatte kleine vloeibare koelplaat
Vergoldte miniatuur vloeibare koelplaten zijn micro vloeibare koelingswarmteafvoercomponenten die zijn ontworpen voor toepassingen met hoge precisie, hoge betrouwbaarheid en lage thermische weerstand.Ze hebben meestal afmetingen op centimeterschaal en een dikte op millimeterniveauDe kernstructuur bestaat uit een koper-, aluminium- of molybdeen-koperbasis met een vergulde oppervlakte, die een zeer lage thermische weerstand, corrosiebestendigheid,oxidatieweerstand, evenals soldeerbaarheid en bindbaarheid.
I. Kernkenmerken (op maat van uw eisen: sterke warmteafvoer, geen lekken, lange levensduur)
1. Sterke warmteafvoer (ultra lage weerstand, micro-kanalen)
- Basismateriaal: voornamelijk zuurstofvrij hooggeleidend koper (OFHC Cu) of molybdeen-koper (MoCu), met een thermische geleidbaarheid van 380 ~ 401 W/m·K.
- Stroomkanalen: micro-kanalen, pinvinnen of geëtste kanalen (50-200 μm breed), met een thermische weerstand van 0,01 tot 0,05 °C·cm2/W.
- Goud geplatte interface: goud (~ 317 W/m·K) is niet-oxiderend met extreem lage thermische weerstand tegen contact, superieur aan nikkel- of tincoatings.
- Ultradun profiel: dikte 1~5 mm, waardoor een extreem kort warmteoverdrachtpad van warmtebron naar koelmiddel mogelijk is.
2. Geen lekken (miniatuur hoog betrouwbaar afdichting)
- Verwerkingen: vacuümsplijten, diffusiebinding, lasersweis (vrij van kleefstoffen en afdichtingsringen).
- Drukweerstand: 3~10 bar, heliumlekkage ≤1×10−8 Pa·m3/s.
- Kleine afmetingen: 20×20mm ~ 80×80mm, geschikt voor chips, lasers en RF-apparaten.
3.Lange levensduur (corrosiebestendigheid, anti-veroudering, hoge duurzaamheid)
- Goudplatingdikte: 0,1 μm tot 2 μm (meestal 0,5 μm tot 1 μm).
- Chemische traagheid: waterbestendig, zoutbestendig, niet-oxiderend, vrij van galvanische corrosie.
- Diffusiebarrière: typisch een onderlaag van 3 tot 5 μm nikkel om de migratie van koper te voorkomen.
- Temperatuurbereik: -55°C tot 150°C, stabiel onder thermische cyclus.
- Levensduur: voldoet aan militaire / lucht- en ruimtevaart / optische module normen (10~20 jaar).
II. De werkelijke functies van goudplatering (niet voor decoratie)
- Vermindering van de thermische weerstand van de interface: rechtstreeks contact met chips/warmtezuigers, geen oxidelaag, stabiele thermische weerstand.
- Anti-corrosie: geen roest, schilfering of elektrisch lek in koelmiddelen of luchtomgevingen.
- Soldeerbaar en bindbaar: compatibel met solderen, AuSn solderen en ultrasone bonding (halfgeleider / optische communicatie).
- Anti-galvanische corrosie: stabiel potentieel tussen koper en goud in vloeibare koelsystemen, waardoor elektrochemische corrosie wordt vermeden.
- Hoge betrouwbaarheid: Nul falen vereisten voor militaire, ruimtevaart en medische toepassingen.
III. Belangrijkste structuren en processen
Micro-kanaal gegraveerd type (meestal voorkomend)
Koperen etsen → dekplaat breden → over het algemeen verguld. Toepassingen: lasers, optische modules, AI-chips, FPGAs, high-power IC's.
Miniatuurtype met in een buis ingebedde
Dunne koperen buizen (φ1~3 mm) geperst/gelijst → oppervlakte verguld. Toepassingen: medische instrumenten, sensoren met hoge precisie, kleine lasers.
Goudgeplatte MoCu / WCu-type
Lage thermische uitbreiding, hoge thermische geleidbaarheid, met nikkel + goudgeplatte barrièrelaag. Toepassingen: militair, ruimtevaart, krachtige magnetronen, VCSEL/pompbronnen.
IV. Typische toepassingsscenarios
- Optische communicatie: TOSA/ROSA, EDFA, hogesnelheidsoptische modules, laserdioden.
- Halfgeleiders: high-end CPU/GPU/ASIC, SiC/GaN power chips, sonde stations.
- Militair / Luchtvaart: raketgebonden computers, radar-T/R-componenten, satellietelektronica.
- Medische behandeling: nauwkeurige instrumenten, lasertherapie, supergeleidende / cryogene sondes.
- Hoogwaardige industriële besturing: servo's met hoge precisie, LiDAR, quantum computing chips.
V. Belangrijkste parameters (industrie-norm)
- Afmetingen: 20 × 20 ~ 80 × 80 mm, dikte 1 ~ 5 mm.
- Materialen: OFHC koper (C1100/C1020), molybdeen-koper (MoCu).
- Plating: Ni 3 ~ 5 μm + Au 0,5 ~ 1 μm (hard goud / zacht goud).
- Stroomweerstand: 0,5 tot 2 bar @ 0,5 tot 2 L/min.
- Thermische weerstand: 0,02 ~ 0,08 °C·cm2/W (@ 25 °C water).
- Werkdruk: ≥ 6 bar, barstdruk ≥ 12 bar.
- Leekdetectie: heliumlekkage ≤1×10−8 Pa·m3/s.
VI. Samenvatting in één zin
Goud geplatte miniatuur vloeibare koelplaat = miniaturisatie + micro-kanalen + hoge thermische geleidbaarheid basis + verguld oppervlak.het bereikt een zeer lage thermische weerstand op het interfacesysteem, nul lekken, lange levensduur en corrosiebestendigheid, waardoor het een "gouden standaard" koeloplossing is voor high-end precisie-elektronica, lasers en optische modules.
