Watercirculatietemperatuurregelmodule voor intelligente vloeistofgekoelde matras

Volledige montageproces van temperatuurregelaar voor vloeibare gekoelde matrassen (alle onderdelen die overeenkomen met de drie diagrammen)
I. Volledige inventaris van de materialen (componenten die overeenkomen met de drie diagrammen)

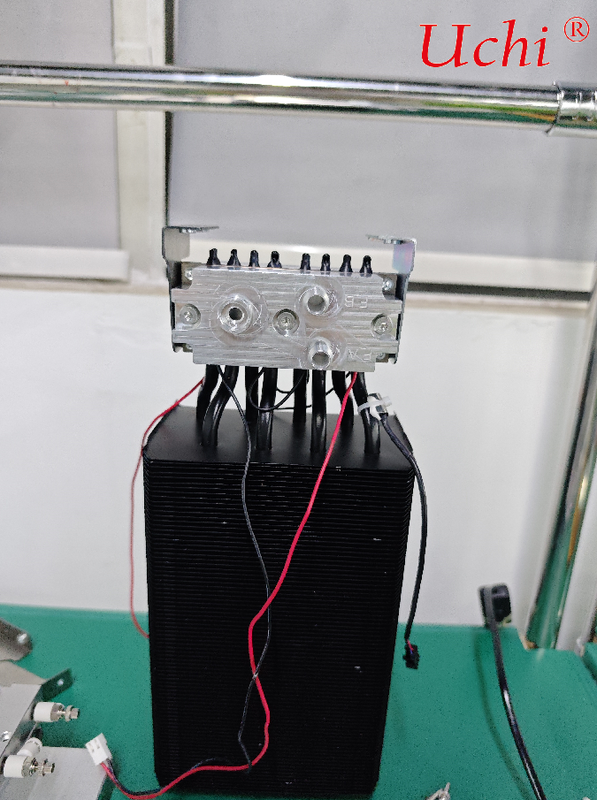

koelmodule (diagram 1): aluminium waterkoelplaten met twee circuits, 8 warmtegeleidende warmtepijpen, meerdere TEC-thermo-elektrische koelchips,rood en zwart voedingsdraad voor TEC-chips

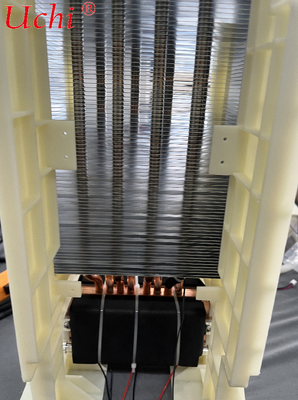

Warmteverspreidingsassemblage (diagram 3): Nylon geïsoleerde luchtkanaalbeugel, hoogdichte aluminium vinnen radiator, koperen warmte-equaliserende buizen, zwarte warmtegeleidende basis voor TEC-chips

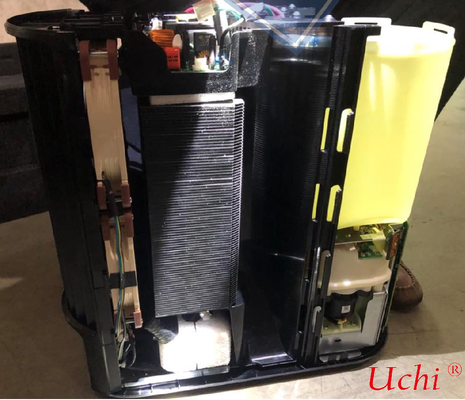

Hoofdbehuizing, watercircuit en elektronische besturingsonderdelen (ontworpen hoofdunit, afbeelding 2): plastic hoofdunitshell, wateropslagtank, stille circulerende waterpomp,PCB-circuit board voor hoofdbesturing, schokabsorberende spons, draadgordel clips, DC koelventilator, waterniveau sensor, temperatuur sonde, externe bediening panel
II. Stap 1: Gelaagd montage van koelkern en warmteafvoer montage (warm montage van kerncomponenten)
Reinigt de hete oppervlakken van de TEC-koelchippen en het vlakke oppervlak van de zwarte koperen basis en legt vervolgens gelijkmatig een dunne laag thermisch vet aan om de gaten te vullen en de thermische weerstand te verminderen.
Druk de hete uiteinden van meerdere TEC-koelchippen stevig tegen de zwarte basis en bevestig ze tijdelijk met kabelbanden;de koude uiteinden van de TEC-chips naar boven plaatsen om zich op één lijn te brengen met de bovenstaande aluminium waterkoelingsplaten met twee circuits.
Het ene uiteinde van elke koperen warmtepijp wordt in de vooraf gereserveerde pijpletsingen van de zwarte basis geplaatst en het andere uiteinde wordt gevoerd door de bovenste radiator van aluminiumvinnen met een hoge dichtheid.Zorg ervoor dat elke warmtepijp vormt een strakke interferentie passen met de vinnen zonder losse gaten.
Verstel de beige nylon geïsoleerde luchtkanaalbeugel, lijn de montage gaten aan beide zijden van de radiator en bevestig ze met schroeven om een gesloten verticale luchtkanaal te vormen,ervoor zorgen dat alle luchtstroom van de ventilator door de aluminiumvinnen gaat.
Verbind de rode en zwarte stroomtoevoer draden van TEC chips,het draadgordel door de vooraf ingestelde draadgroefjes van de beugel leiden en vastzetten met clips om kortsluitingen te voorkomen die worden veroorzaakt door contact met de metalen radiator.
III. Stap 2: Montage van waterkoelingsplaten voor koude waterkring
Een andere dunne laag thermisch vet wordt aangebracht op de oppervlakken van de TEC-chips aan de koude kant, en de in figuur 1 getoonde aluminium waterkoelplaten met twee circuits FA/EB worden uitgelijnd.en verticaal drukken ze om nauw passen alle koude uiteinden van TEC chips.
De bevestigingsschroeven aan beide zijden van de waterkoelingsplaten worden met een gelijkmatige kracht gespannen om te voorkomen dat TEC-chippen onder spanning barsten;Controleer of de drie waterpoorten voor snelle aansluiting vrij zijn en reserveer ruimte voor externe matrasleidingen.
Install thermal gaskets at contact points between the upper ends of the 8 heat-conducting heat pipes and the back of the water cooling plates to help balance cold-end temperature and eliminate local temperature differences.
IV. Stap 3: Voorassemblage van het watercircuitsysteem (watertank + waterpomp)
Haal de plastic hoofdeenheid uit, installeer de gele waterreservoir in de juiste cabine en bevestig de limietklemmen om schokken en waterlekken te voorkomen.
Verbind de bodem van de waterreservoir met de stille gelijkstroomcirculatie waterpomp en comprimeer de afdichtingsring om waterlekkage te voorkomen;verbind de waterinlaat en -uitlaat van de pomp via siliconen slangen met de circulatiepoorten FA en EB van de waterkoelplaten.
Verbind een waterstroomsensor en een watertemperatuursonde in serie met het watercircuit, plaats alle leidingen in zijdraadgroefjes en reserveer een overlooppoort voor het aanvullen van het water;alle verbindingen bevestigen met slangklemmen om waterlekken tijdens het circuleren te voorkomen.
Kleef een witte schokabsorberende spons aan de onderkant van de waterpomp en de radiator aan om trillingen te isoleren en het bedrijfsgeluid van de gehele eenheid's nachts te verminderen.
V. Stap 4: Bedrading en installatie van het elektronische besturingssysteem
Installeer het hoofdbesturingscircuitbord op het PCB in de bovenste cabine van de hoofdunit en bevestig isolatie-ondersteuningsposten om contact tussen het circuitbord en de metalen radiator te voorkomen.
Verbindingsbanden per categorie:
Stroomleidingen: verbind de TEC-rode en zwarte stroomleidingen, de stroomleidingen van de waterpomp en de stroomleidingen van de koelventilator met de stroomterminals van het hoofdbord.
Sensorsignaaldraden: verbinding van watertemperatuursonden, matrastemperatuurzoningssensoren en sensoren voor laag waterniveau met de signaalopvangterminals van het hoofdbord.
Panelcommunicatiedraden: Sluit de platte kabel van het externe bedieningspaneel aan op de communicatieinterface van het hoofdbord.
Bevestig alle draadbanden in lagen in de linkerdraadgroef met bruine plastic clips en plaats ze netjes zodat pijpleidingen en ventilatoren de draden niet schrapen.het opnemen en vastzetten van overbodige draden om resonantie geluid te elimineren.
VI. Stap 5: sluiting van de hoofdeenheid en montage van de luchtleiding
De volledig gemonteerde koel- en warmteafvoermodule wordt in de middelste cabine van de hoofdunit als geheel geduwd en met schroeven aan de basis bevestigd.
Monteer de DC-koelventilator op de luchtkanaal aan de voorzijde van de radiator, waarbij de ventilator lucht naar aluminiumvinnen blaast om een gedwongen convectiewarmteafvoer te vormen.
De klemmen op de bovenste en onderste plastic schalen van de hoofdunit afstemmen, de hele eenheid bevestigen en de schal met schroeven vergrendelen;reserve-uitgangen voor externe waterleidingen van waterkoelplaten en stroomkabels.
Controleer alle beweegbare onderdelen: de ventilator draait zonder wrijving, de waterpomp draait soepel zonder te verstoppen, de watertank kan normaal worden uitgetrokken om water op te vullen,en watercircuitverbindingen zijn vrij van extrusie en buiging.
VII. Stap 6: Water- en stroomtest van de volledige eenheid (verplichte fabrieksinspectie)
Test van het watercircuit
Vul de watertank met gedistilleerd water, zet de waterpomp in werking en laat deze 10 minuten circuleren en controleer alle verbindingen en waterkoelplaten op lekken of druppelwater.
Controleer of de waterstroomsensor de waterstroom normaal kan detecteren; het hoofdbord moet de laagwaterbescherming activeren om de eenheid af te sluiten wanneer er geen water is.
Test van de temperatuurregeling
Stroom aan het bedieningspaneel, koelstand ingesteld op respectievelijk 18°C en verwarmingsstand ingesteld op 45°C om de onafhankelijke temperatuurregeling van de waterkanalen met twee circuits te testen.
Laat de radiator gedurende 2 uur continu draaien, controleer of de radiator niet oververhit is, of de ventilator snelheid stabiel blijft en of de TEC-chips geen hoge-temperatuurfrequentiereductie hebben.
Het gemeten nachtelijk lawaai mag niet meer bedragen dan 35 dB, zonder duidelijke trillingen door waterstroom of abnormaal ventilatorgeluid.
Beschermingsfunctietest
De luchtleiding van de radiator moet handmatig worden geblokkeerd; het hoofdbord moet automatisch de stroomvoorziening van de TEC-chips via overtemperatuurbescherming afsluiten.
Drain al het water uit de watertank; de laagwaterbescherming schakelt de hele eenheid uit en triggert een laagwaterwaarschuwing op het paneel.
VIII. Sleutelpunten voor het vermijden van valkuilen bij de assemblage
️ Gebruik geen te dikke laag thermisch vet; alleen een dunne laag is nodig.
Verwijder de koperen warmtepijpen nooit; een geblokkeerde terugstroom van het interne werkmedium zal de warmteafvoer direct uitschakelen.
De naylon-geïsoleerde beugel mag niet worden weggelaten of verwijderd, anders zal het contact tussen de metalen radiator en de stroomleiding kortsluitingen veroorzaken en de schakelplaat verbranden.
Alleen gedistilleerd water is van toepassing op het watercircuit; kraanwater is tijdens de montage en het testen verboden om te voorkomen dat de pijpleiding voortijdig opschalen en verstoppen.
