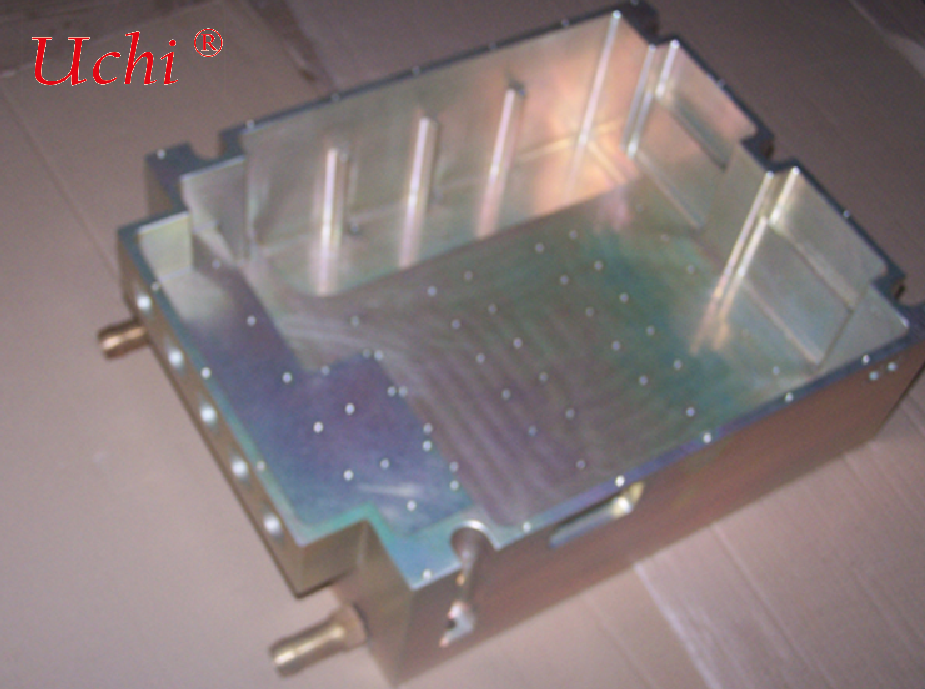

Koelplaat voor water van het holtetype bestemd voor de accu van een nieuw energievoertuig





Door gebruik te maken van een geïntegreerde holte-doorstroomkanaalstructuur, biedt het een stabiele en efficiënte temperatuurregelingsoplossing voor thermisch beheer van voertuigen. Geschikt voor batterijpakketten van personen- en bedrijfsvoertuigen, evenals warmteafvoer van CTP/CTC geïntegreerde chassis.





De cavity-type waterkoelplaat is integraal bewerkt uit een substraat van aluminiumlegering. Verzegelde holte-doorstroomkanalen zijn aan de binnenkant gefreesd en afdichtingsprocessen, waaronder vacuüm solderen / frictielassen (FSW), worden toegepast om een volledig gesloten koelholte te vormen. Het koelmiddel circuleert in de holte om snel warmte af te voeren die wordt gegenereerd door batterijen en boordelektronica, waardoor een constante temperatuurregeling van batterijmodules wordt gerealiseerd. Het pakt pijnpunten aan zoals warmteontwikkeling tijdens snel laden, overmatige temperatuurverschillen en risico op thermische runaway. Het dient als een kerncomponent in het thermisch beheer systeem van nieuwe energievoertuigen, ontwikkeld door Sanhua Automotive Components.



In tegenstelling tot traditionele waterkoelplaten met ingebedde buizen, heeft de geïntegreerde holtestructuur een groter warmte-uitwisselingsgebied en een lagere thermische weerstand met uitstekende uniformiteit van het oppervlaktetemperatuur. Ondertussen bezit het structurele draagvermogen en kan het direct worden gebruikt als de dragende basisplaat aan de onderkant van batterijen, waardoor de PACK-assemblagestructuur wordt vereenvoudigd.





✅ Geïntegreerd holte-doorstroomkanaal met uitstekende temperatuureenheid Meerkanalig parallel holte-doorstroomkanaal geoptimaliseerd via intern simulatieontwerp. Groot warmte-uitwisselingsgebied en uniforme stromingsverdeling controleren effectief het temperatuurverschil van de cellen. Het handhaaft een stabiele temperatuur onder omstandigheden van snel laden, zorgt voor consistentie van de batterij en verlengt de levensduur van de batterijcyclus (Sanhua Automotive Components).



✅ Hoge sterkte afdichting, trillings- en lekkagebestendig Solide afdichting door vacuümsolderen / FSW frictielassen; lassterkte dicht bij het basismateriaal. Heliumlekdetectie wordt stuk voor stuk uitgevoerd vóór levering. Bestand tegen voertuigstoten en trillingen, cyclische impact bij hoge en lage temperaturen met een sterk drukdragend vermogen. Geen vloeistoflekkage tijdens langdurig gebruik, voldoet aan strenge automobielbedrijfsvoorwaarden.



✅ Lichtgewicht aluminiumlegering substraat Hoge kwaliteit 3003/6061 aluminiumlegering met hoge thermische geleidbaarheid en laag gewicht. Aanzienlijk lichter dan staalconstructies om het rijbereik van het voertuig te helpen verbeteren. Corrosiebestendige en isolerende oppervlaktebehandeling beschikbaar voor de plaat, bestand tegen corrosie door ethyleenglycol koelmiddel.



✅ Geïntegreerde structuur om assemblagekosten te verlagen De basisplaat reserveert verzinkte gaten, positioneringspennen en inlaat-/uitlaatconnectoren voor module-installatie. Het combineert warmteafvoer en montagebasis in één stuk, waardoor bijpassende plaatmetalen onderdelen worden verminderd, de structuur van het batterijpakket wordt vereenvoudigd en de montagetijd op productielijnen wordt verkort.



✅ Aangepaste ontwikkeling voor volledige specificaties Aanpassing van de omtrek, het holte-doorstroomkanaalpad, de posities van inlaat en uitlaat en de diktematen volgens de tekeningen van het batterijpakket van de klant en de vereisten voor thermische belasting. Snelle simulatieoplossingen beschikbaar, ondersteuning voor prototypebemonstering en massaproductie van kleine tot grote batches, conform de IATF16949 automotive kwaliteitsnorm.





🔹 NEV personenauto batterijpakket, CTP geïntegreerd batterijpakket 🔹 Vloeistofkoeling warmteafvoer voor batterijen van nieuwe energie bedrijfsvoertuigen en zware vrachtwagens 🔹 Warmteafvoer met hoog vermogen voor boord-ECU's, OBC's en motorcontrollers 🔹 Thermisch beheer van energieopslag batterijpakketten en batterijwisselmodules





Uitgerust met een eigen precisie CNC-werkplaats en vacuümsoldeerproductielijnen, biedt een one-stop productie van plaatsnijden, holte frezen, lassen, oppervlaktebehandeling tot luchtdichtheidinspectie.



Thermische simulatie in upfront ontwerp: stromingsveld en temperatuurveld simulatie in een vroeg stadium om drukval en temperatuureenheid te optimaliseren en latere matrijsaanpassingen te verminderen.



Automotive-grade kwaliteitscontrole over het volledige proces. Elke koelplaat ondergaat een druktest + heliumlekinspectie. Volledige inspectie van materiaal, afmetingen en uiterlijk zorgt voor stabiele massale levering.



Bezoeken aan fabrieken van klanten worden ondersteund. DFM (Design for Manufacturability) analyse is beschikbaar, met speciale technische ingenieurs om oplossingen voor thermisch beheer te coördineren.
