Een ingebouwde koperbuis met vloeibare koelplaat gebruikt 6061/3003 aluminium substraat met CNC-groef.met een gewicht van niet meer dan 10 kg, is de koperen buis nauw verbonden met de aluminiumbasis om een geïntegreerd onderdeel te vormen.Koelmiddel circuleert in de continue koperen buis om geconcentreerde warmte snel te verwijderen van componenten met een hoog vermogen, zoals IGBT'sHet is een regulier vloeistofkoelcomponent voor elektronische apparatuur voor nieuwe energie.



Het continue eenstukkoperen buisstroomkanaal heeft geen interne splitsingslassen, waardoor het risico op lekkage sterk wordt verminderd en een uitstekende drukbestendigheid wordt geboden.Het is ideaal voor hoge betrouwbaarheid koeling toepassingen met inbegrip van hoogspanning high-power voertuig gemonteerde ECU's en omvormers.





✅ Continu koperbuiscircuit, zeer laag risico op lekkenGemaakt van één naadloze zuurstofvrije koperen buis door het buigen, zonder tussenliggende lasverbindingen; de verbindingen zijn alleen op de in- en uitgangsporten geplaatst.Elke eenheid ondergaat vóór levering een hydrostatische en luchtdichtheidstest, die een stabiele prestatie biedt onder langdurige trillingen van het voertuig en cyclusomstandigheden bij hoge en lage temperatuur.



✅ Koper-aluminium composiet structuur voor hoge warmte-flux warmteverspillingHet zuurstofvrije koper heeft een uitstekende thermische geleidbaarheid om snel warmte van lokale hotspots te absorberen.de balans tussen de warmteafvoerprestaties en het lichtgewichtontwerp om lokale oververhittingproblemen van apparaten met een hoog vermogen op te lossen.



✅ Volledig aanpasbaar stroomkanaal met thermische simulatieSerpentine, U-vormige en speciaal gevormde meerpadstroomkanalen kunnen op aanvraag worden ontworpen.montage van tegenboringen, positioneringsgaten en inlaat-/uitlaatverbindingsposities zijn allemaal niet-standaard aanpasbaar om in de beperkte apparatuurruimte te passen.



✅ Hoogdrukbestendigheid bij hoge spanningDe normale werkdruk bereikt 1,0 MPa en de versterkte versie ondersteunt tot 1,6 MPa.veel hoger dan conventionele koelplaten met holteGeschikt voor hogespannings-ECU- en energieopslagconvertertoepassingen.



✅ Kwaliteitscontrole voor de automobielindustrie, IATF16949 productiestandaardVolledige bewerking en inspectie met strikte controle van de vlakheid van de plaat.de proefproductie in kleine partijen en de massaproductie in grote hoeveelheden worden ondersteund.



✅ Beheersbare doorlooptijdIn vergelijking met koelplaten met holtelasing is de productiecyclus van het buisverbindingsproces korter en geschikt voor snelle projectverificatie.





🔹 IGBT-modules🔹 Laserapparatuur met een hoog vermogen, medische stroomvoorzieningen, spoorvervoermodules🔹 Hoogvermogenstroomvoorzieningen, SVG, warmteafvoer voor industriële hoogvermogenfrequentiekonverters

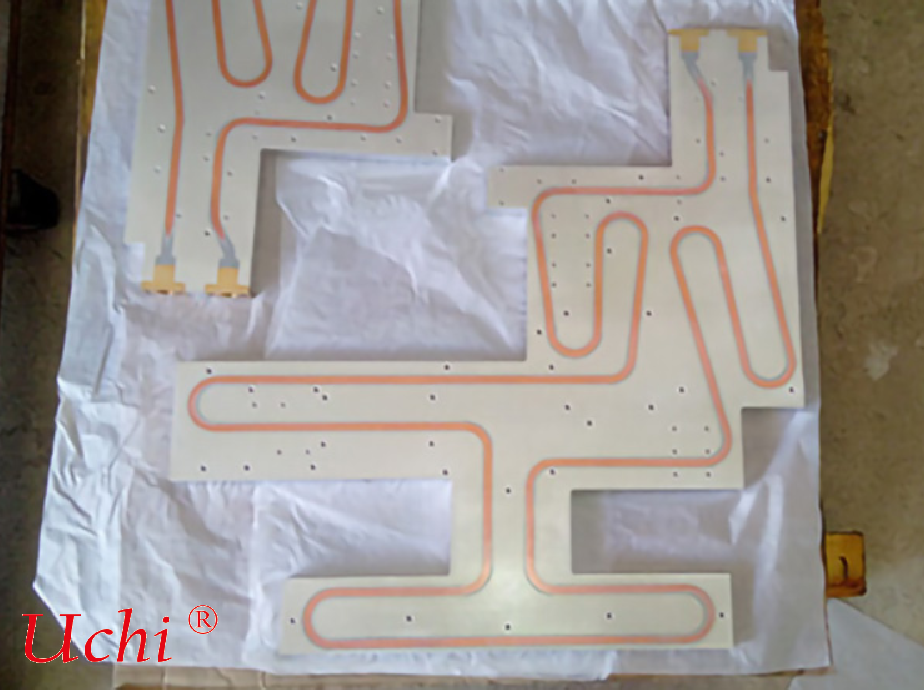

Custom speciale vorm aluminium koud plaat met ingebouwde serpentine zuurstofvrije koper stroomkanalen.Geïntegreerde koperen-aluminium legeringsconstructie zorgt voor hoge drukbestendigheid en lekvrije prestatiesHet is ontworpen voor de hoge vermogen warmteafvoer van voertuig gemonteerde elektronische besturingssystemen.
