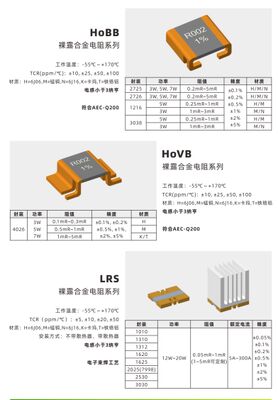

Bare Alloy Resistor, ook bekend als Bare Pure Alloy Current-Sensing
Productdetails:
| Plaats van herkomst: | 40L |
| Merknaam: | UCHI |
| Certificering: | 471KD10 |
| Modelnummer: | UL.VDE, SGS, BEREIK, CQC, CSA.ISO.ROHS, CUL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Bulk/Munitie/Spoel |
| Levertijd: | 5-7 DAGEN |
| Betalingscondities: | T/T, Paypal, Western Union, Geldgram |
| Levering vermogen: | 5000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| Spanningsbereik: | Varieert (bijv. 10V tot 1000V) | Piekenergie: | 380J |
|---|---|---|---|
| Rotatiesnelheid: | 4500min | Levensduur: | Normaal gesproken 10 jaar of langer onder normale omstandigheden |
| Maximaal vermogen: | 0.4W | Kleur: | Wit |
| Temperatuurcoëfficiënt: | MLV | Toegestane afwijking: | ±10% |
| OEM-service: | Ja | Dimensie: | 34MM |
| Stroomverbruik: | 0.25(W) | ||
| Markeren: | met een vermogen van niet meer dan 10 W,met een vermogen van niet meer dan 50 W,metalen oxide-varistorweerstand |
||
Productomschrijving
Baren legeringsresistor
Een bloot legeringsweerstand (ook bekend als een bloot zuiver legeringsstroomgevoelige/shuntweerstand) is een miliohm-niveauweerstand met een hoog vermogen zonder hars/plastiek inkapselingscoating,met rechtstreeks blootgesteld legeringsweerstandselementHet is speciaal ontworpen voor hoog-precise stroom sensing.
Kernstructuur en materialen
-
WeerstandselementManganine, constantan, nichroom, karma legering.Elektroden zijn voornamelijk puur koper met een hoge geleidbaarheid, verbonden door elektronenbundels of lasers.Gemeenschappelijke verpakkingen: 3920, 5930, 2725, verkrijgbaar in platte platen en zig-zagconstructies.
-
Weerstandsbereik: typisch 0,1 mΩ 5 mΩ;Tolerantie tot ±0,01%;TCR zo laag als ± 10-25 ppm/°C;Parasitische inductantie < 3 nH, niet-inductief ontwerp.
-
Vermogen: begint bij 5 W, sommige modellen 10 ̊15 W;Werktemperatuur: -55°C tot 170°C, conform AEC-Q200.
Belangrijkste voordelen en voorzorgsmaatregelen
- Uitstekende warmteafvoer: Een groot blootgesteld oppervlak maakt een snelle warmteafgifte en een hogere vermogendichtheid mogelijk.
- Ultra-stabiele weerstand: lage temperatuurcoëfficiënt, lage thermische EMF, hoge overspanningscapaciteit; geschikt voor moeilijke werkomstandigheden.
- Beperkingen op het gebied van solderen: over het algemeen alleen compatibel met terugvloeiend solderen; vermijd hoogtemperatuurbeschadiging door golfsoldering.Niet geschikt voor onbeschermde stoffige of vochtige omgevingen.
Typische toepassingen
Stroomdetectie en -shunting in BMS's voor nieuwe energievoertuigen, industriële stroomvoorzieningen, frequentieomzetters, servo-aandrijvingen, fotovoltaïsche omvormers en laadpalen.
Keuze- en aankooptips
- Selecteer pakket en vermogen op basis van maximale stroom, vermogensafvoer en PCB-ruimte.
- Het soldeerproces moet overeenkomen met het terugvloeiend solderen.
