Automotive-Grade Verkapselde Legeringsweerstand automotive-grade legering
Productdetails:
| Plaats van herkomst: | 40L |
| Merknaam: | UCHI |
| Modelnummer: | UL.VDE, SGS, BEREIK, CQC, CSA.ISO.ROHS, CUL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Bulk/Munitie/Spoel |
| Levertijd: | 5-7 DAGEN |
| Betalingscondities: | T/T, Paypal, Western Union, Geldgram |
| Levering vermogen: | 5000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| Max Capacitance: | 250pF | Beëindigingsstijl: | Radiaal |
|---|---|---|---|
| VAC: | 460V | Opslagtemperatuur: | -40 ～+85 ℃ |
| Weerstandswaarde: | 5 ohm | Analysetijd: | <50ns> |
| Tolerantie: | ±5% tot ±20% | Technologie: | Koolstoffilm |
| Voorbeeld van doorlooptijd: | 1-2 DAGEN | Verouderingspercentage: | ≤1% |
| Huidig: | 3ka | Productmodel: | Metaaloxidevaristor |
| Lichaam: | ZnO | Dissipatiefactor: | ≤0,2 |
| Media beschikbaar: | Gegevensblad, Foto | ||
| Markeren: | automotive-grade legeringsweerstand,ingekapselde legeringsweerstand,metalen oxide-varistorweerstand |
||
Productomschrijving
Automotive-kwaliteit ingekapselde legeringsweerstand
(ook bekend als automotive-kwaliteit legering stroomdetectie / shuntweerstand. Inkapseling verwijst naar het proces van het volledig bedekken en beschermen van het resistieve element met epoxy met een hoge thermische geleidbaarheid of vergelijkbare materialen.)
Het is een sleutelcomponent voor stroomdetectie in automotive elektronica enmoet AEC-Q200-kwalificatie doorstaanen voldoen aanIATF16949vereisten voor supply chain controle.
Kern Definitie & Structuur
Materialen:
Het resistieve element is meestal gemaakt van manganine, nichroom, constantan of andere legeringen (lage temperatuurcoëfficiënt, hoge stabiliteit).
Inkapseling: volledig ingekapseld met epoxyhars met een hoge thermische geleidbaarheid.
Aansluitingen: vaak Ag-Pd legering voor anti-zwavelprestaties.
Sommige high-end modellen gebruiken4-aansluitingen (Kelvin-verbinding)om de detectienauwkeurigheid te verbeteren.
Proces:
Precisiebewerking van legeringsfolie / -plaat → laser trimmen → inkapselingsvormen → aansluitingen plateren → 100% inspectie.
Vergeleken met onbeschermde legeringsweerstanden, hebben ingekapselde apparaten een betere vochtbestendigheid, trillingsbestendigheid, corrosiebestendigheid en soldeerconsistentie.
Automotive Vereisten:
Moet AEC-Q200-tests doorstaan (temperatuurcycli, thermische schok, trillingen, vochtigheid, soldeerhittebestendigheid, etc.).
Bedrijfstemperatuur: typisch-55°C ~ 170°C.
Vochtigheidsgevoeligheidsniveau: MSL 1.
Voldoet aanRoHSen halogeenvrije normen.
Belangrijkste Elektrische Kenmerken
Tabel
| Parameter | Typisch Bereik | Betekenis |
|---|---|---|
| Weerstand | 0,1 mΩ ~ 100 mΩ | Milliohm niveau, geschikt voor high-current shunt detectie |
| TCR (Temperatuurcoëfficiënt) | ±10 ~ ±50 ppm/°C | Veel beter dan dikke-film weerstanden; stabiele nauwkeurigheid over een breed temperatuurbereik |
| Tolerantie | ±0,5% / ±1% | Basis nauwkeurigheidsgarantie voor stroomdetectie |
| Vermogensclassificatie | 1 W ~ 15 W (2512: ~3–6 W; 5931: tot 15 W) | Bepaalt maximale duurzame stroom |
| Parasitaire Inductie | <5 nH | Vermindert interferentie in high-frequency / snellaadtoepassingen |
Typische Toepassingen
- Nieuwe Energie Voertuigen:
Stroomdetectie voor BMS (Battery Management System), OBC (On-Board Charger), DC/DC converters, motorcontrollers.
- Conventionele Voertuigen:
Motor ECU, ABS/ESP, verlichtingsvoeding, transmissiebesturing.
- Oplaadapparatuur:
Vermogensdetectie in laadstations / palen.

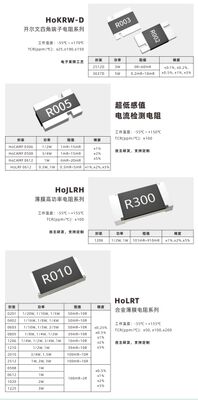

Belangrijkste Merken & Modellen
- Internationaal:
Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
- Binnenlands:
Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.
Elektronisch Component: Vishay WSL Automotive-Grade Alloy Resistor
Selectie Richtlijnen
- Bereken vermogen metP = I²Ren pas≥30% vermindering(verplicht in omgevingen met hoge temperatuur).
- Geef de voorkeur aan4-aansluitingen (Kelvin)structuur voor μΩ-niveau hoge-precisie detectie.
- Voor hoge anti-zwavel / anti-trillingsvereisten, bevestig het coatingproces (bijv. ALD Al₂O₃) en het aansluitingsmateriaal.
- MoetAEC-Q200 testrapportenenIATF16949 certificeringverkrijgen.
Verschil met Standaard Legeringsweerstanden
Standaard legeringsweerstanden zijn meestal onbeschermd of semi-ingekapseld, met zwakke vochtbestendigheid, anti-zwavelprestaties en weerstand tegen mechanische schokken.
Automotive-kwaliteit ingekapselde producten beschikken overvolledige inkapseling + volledige automotive kwalificatie + volledige traceerbaarheid van de toeleveringsketen, met significant hogere betrouwbaarheid op lange termijn.
Zekunnen niet worden vervangenin voertuigveiligheid gerelateerde circuits.

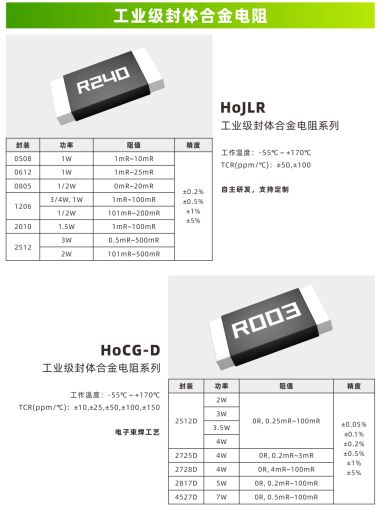

Industriële-kwaliteit ingekapselde legeringsweerstand
Systematisch overzicht van industriële-kwaliteit ingekapselde legeringsweerstanden (volledig epoxy-ingekapselde stroomdetectieweerstanden voor industriële automatisering, voedingen, energieopslag, omvormers, etc., voldoen aan industriële betrouwbaarheidsnormen, verschillend van automotive producten die verplichte AEC-Q200 vereisen).
1. Kern Definitie & Structuur
Materialen & Constructie:
Resistief element: manganine, constantan, nichroom legeringsfolie / -plaat (lage TCR, hoge stabiliteit).
Volledig ingekapseld met epoxy met een hoge thermische geleidbaarheid om stof, vocht en chemische corrosie te isoleren.
Aansluitingen: meestal vertind / Ag-Pd voor anti-zwavelprestaties.
4-aansluitingen (Kelvin) structuur voor μΩ-niveau hoge-precisie detectie.
Proces:
Legering precisie etsen → laser trimmen → epoxy gietvorm inkapseling → aansluitingen plateren → 100% elektrische & betrouwbaarheidsscreening.
Ingekapselde structuur biedt betere trillingsbestendigheid, vochtbestendigheid en soldeerconsistentie dan onbeschermde legering.
Industriële Vereisten:
Bedrijfstemperatuur:
- Standaard: -40°C ~ 125°C
- Hoge-temperatuur types: -55°C ~ 170°C
Vochtigheidsgevoeligheidsniveau: MSL 1.Voldoet aan RoHS / halogeenvrij.Betrouwbaarheidstests volgens JESD47, IEC 60068 (temperatuurcycli, thermische schok, trillingen, vochtigheid, soldeerhittebestendigheid).Kwaliteitssysteem: meestal ISO9001; high-end lijnen ondersteunen ook IATF16949.AEC-Q200 isniet verplicht (kan op aanvraag worden aangepast).
2. Belangrijkste Elektrische Kenmerken (Typisch)
Tabel
| Parameter | Typisch Bereik | Betekenis voor Industrieel Gebruik |
|---|---|---|
| Weerstand | 0,1 mΩ ~ 100 mΩ (voornamelijk milliohm niveau) | High-current shunt, lage spanningsval & laag verlies |
| TCR | ±10 ~ ±50 ppm/°C | Stabiele detectienauwkeurigheid over een breed temperatuurbereik, beter dan dikke-film |
| Tolerantie | ±0,5% / ±1% (precisielijn: ±0,1%) | Voor gesloten-lus regeling in servo-aandrijvingen & voedingen |
| Vermogensclassificatie | 1 W ~ 15 W (2512: ~3–6 W; 5931: tot 15 W) | Bepaalt max stroom op basis van pakket & koeling |
| Parasitaire Inductie | <5 nH | Vermindert interferentie in high-frequency SMPS & omvormeraandrijvingen |
| Nominale Temperatuur | 125°C (standaard) / 155°C / 170°C (vermogenstype) | Weerstaan hoge interne temperatuur in schakelkasten / vermogensmodules |
3. Typische Toepassingen
- Industriële Voeding:
Stroomdetectie & overstroombeveiliging voor UPS, schakelende voedingen, omvormers, DC/DC modules.
- Automatisering & Aandrijvingen:
Servo-aandrijvingen, PLC, robotcontrollers.
- Nieuwe Energie & Energieopslag:
Energieopslag PCS, PV-omvormers, laadstation modules.
- Telecom Apparatuur:
Basisstation voedingen, server voedingen voor datacenters.
4. Belangrijkste Merken & Modellen
- Internationaal:
Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
- Binnenlands:
Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.
5. Kern Selectie Stappen
- Bereken nominale stroom met behulp van
Pasvermogensverminderingtoe: ≤70% (≤50% aanbevolen bij hoge temperatuur).
- Nauwkeurigheid & TCR:
- Precisie stroomlus: ±0,5% / ±10~25 ppm/°C
- Algemene beveiligingslus: ±1% / ±50 ppm/°C
- Pakket & montage:
2512 / 3920 / 5931 zijn gebruikelijk in de industrie.Reserveer thermische pads op de PCB.4-aansluitingen hebben de voorkeur voor hoge-precisie detectie onder 1 mΩ.
- Omgeving:
Voor vochtige / kust- / zwavelhoudende omgevingen, kies anti-zwavel aansluitingen + volledige inkapseling.Voor apparatuur met hoge trillingen, bevestig de trillingsbestendigheid en montage methode.
6. Industriële vs Automotive-kwaliteit Ingekapselde Legeringsweerstand
Tabel
| Dimensie | Industriële-kwaliteit | Automotive-kwaliteit (AEC-Q200) |
|---|---|---|
| Normen & Certificering | JESD47, IEC 60068; AEC-Q200 niet verplicht | Moet AEC-Q200 doorstaan; IATF16949 verplicht |
| Temperatuurbereik | Standaard: -40°C~125°C; High-end: -55°C~170°C | Universeel: -55°C~170°C voor motorruimte / batterijpakket |
| Betrouwbaarheidstests | Lagere cycli & stressniveaus | Veel strenger: temperatuurcycli, thermische schok, vochtigheid, trillingen |
| Kosten & Levertijd | Kosteneffectief, flexibele levertijd | Hogere kosten, strikte controle van de toeleveringsketen, langere levertijd |
| Toepassing | Industriële automatisering, voeding, energieopslag | NEV BMS, OBC, motorcontrollers en andere voertuigveiligheid gerelateerde circuits |
7. Inkoop & Verificatie Punten
- Verkrijg een compleet datasheet + betrouwbaarheidstestrapporten (temperatuurcycli, vochtigheid, soldeerhittebestendigheidsgegevens).
- Bevestig RoHS, halogeenvrije naleving. Anti-zwavel vereisten moeten apart worden gespecificeerd en getest.
- De verminderingscurve voor vermogen moet overeenkomen met de werkelijke thermische omstandigheden van de PCB om langdurige oververhitting te voorkomen.
