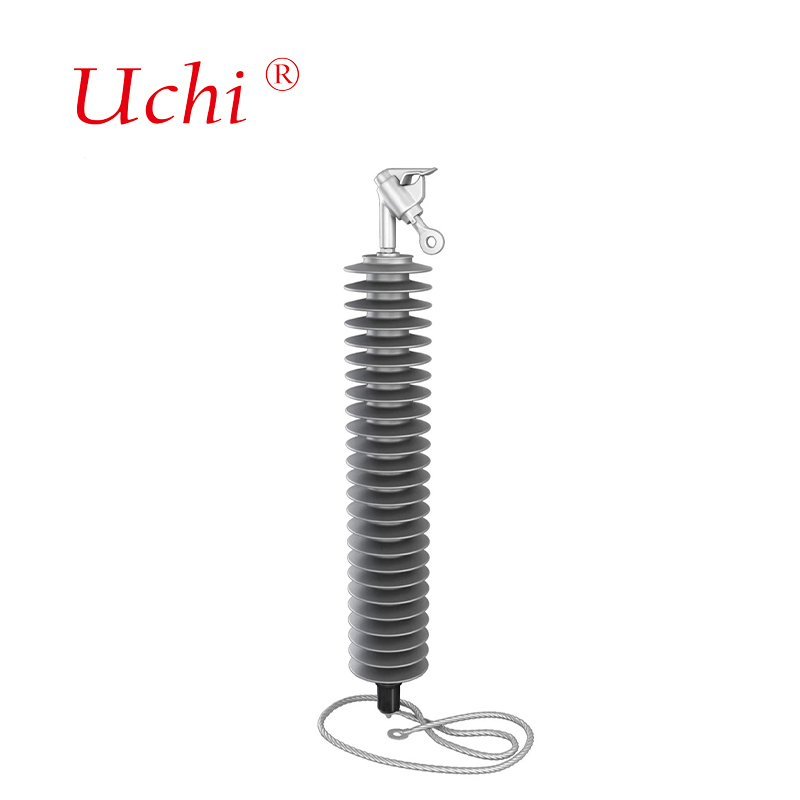

Middenspannings- en Hoogspannings-stroomlijnmetaaloxide-afleiders
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | UCHI |
| Certificering: | SGS.UL |
| Modelnummer: | YH10W-216/562 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Bulk |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Paypal, Western Union, Geldgram |
| Levering vermogen: | 5000,000,000PCS per Maand |
|
Gedetailleerde informatie |
|||
| Markeren: | Middenspannings-stroomlijn-afleiders,Hoogspannings-metaaloxide-varistoren,Stroomlijn-overspanningsafleiders |
||
|---|---|---|---|
Productomschrijving
Metalen-oxide-arrestoren voor elektriciteitslijnen met een gemiddelde spanning en een hoge spanning
Onze Power Line Lightning Arrestor biedt een kwalitatief hoogwaardige, betrouwbare en kosteneffectieve oplossing voor het beschermen van de elektrische infrastructuur tegen blikseminslagen.makkelijke installatie, en superieure ontwerp, onze bliksemstopper biedt consistente bescherming voor de komende jaren.
Specificaties voor de bliksemstop van de elektriciteitsleiding
- Type:MV en HV
- Toepassing:bliksemhalter voor MV- en HV-typen
- Materiaal:Polymer behuizing
- Kleur:Grijs
- MOV-schijven/blokken van hoge kwaliteit
- 100% routinetest
- KEMA, CEPRI, XIHARI testrapport en ISO 9001 kwaliteitscertificering
- Voldoen aan GB, IEC, IEEE en andere normen
Installatie van bliksemrampen op aanbevolen plaatsen langs de lijn in overeenstemming met onze lijn simulatie zorgt voor een verbeterde overspanningsbescherming.Het selecteren van de optimale lijn bliksemrampen, vooral wat betreft de hoeveelheid en de plaats van installatie, de betrouwbaarheid van het totale lijnsysteem en de kwaliteit van het door het lijnsysteem geleverde stroom aanzienlijk verbetert.
Nuttige toepassingen
- Verbeteren van de prestaties van de bliksembescherming
- Verminderen van storingen veroorzaakt door slechte aarding en hoge bliksemactiviteit
- Verminderen van de uitvalpercentages van dubbelcircuits / bescherming van onderbouwde distributielijnen
- Verzekeren van schakelstroombeheersing - structurele optimalisatie en lagere vrijheden
- Verbeteren van de veiligheid - voorkomen van lichamelijke verwondingen en schade aan apparatuur
- Voor het verbeteren en compacteren van de lijn - verlaagde isolatie
- Voor werkzaamheden op de lijn - tijdelijke vermindering van de minimale benaderingsafstand
- Vermindering van installatiekosten en verliezen in het lijnsysteem (onderbrekingen)
Twee verschillende ontwerpen van bliksemarrestoren beschikbaar
1. Niet-gesloten lijnarrestator (NGLA)
Niet-gapped line surge arresters (NGLA) bieden een hoge mate van montage flexibiliteit en operationele betrouwbaarheid.Deze arresters kunnen direct op de isolatoren of op de toren worden geïnstalleerd.NGLA's beperken overspanningen tot waarden onder de isolatie-standspanning.
Voordelen van NGLA
- De meest flexibele oplossing (installatie bij geleider, toren, isolatie enz.)
- Een ontkoppeling is in serie geïnstalleerd die de arrester ontkoppelt in geval van thermische overbelasting
- Zorg voor de voortzetting van de werking van de luchtleiding totdat een vervanging kan worden gepland
- Biedt een zeer hoog beschermingsniveau tegen bliksem en schakeloverspanningen dankzij de hoge energie-absorptiecapaciteit
- Ontworpen en getest volgens de nieuwste IEC 60099-4-norm
2. Extern Gapped Line Arrester (EGLA)
EGLA-lijnoverspanningsbeveiligers hebben een in serie geplaatste buitenste vonkgat die het actieve deel van de lijnoverspanningsbeveiliging onder normale omstandigheden galvanisch isoleert van de lijnspanning.In geval van bliksem, flitst de vonk over en de arrester beperkt de grondfoutstroom van enkele kA tot enkele ampères,en de boog binnen 10 ms uitdoet, zodat aan beide uiteinden van de lijn geen schakelaar nodig is.
Voordelen van EGLA
- Geen lekkage-stroom, aangezien de serie-kloof het arresteronderdeel onder normale omstandigheden losmaakt van de systeemspanning
- Verplichte nominale spanning van de onderste arrester
- Geen ontkoppeling en geen grondleiding nodig
- Geschikt voor torens met meerdere schakelingen met korte afstand - zeer compact ontwerp maakt installatie mogelijk, zelfs op torens met zeer kleine afstand
- Beter geschikt voor installatie
- Volledige EGLA-oplossingen met polymere isolatoren zijn ook verkrijgbaar
Technische specificaties
| Type | Nominale spanning | MCOV(KV) | Maximale restspanning met een stroomimpuls van 8/20 (kV) | Verplaatsingsbereik (mm) | Afstand van de droge boog (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5∙ 8.2∙ 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 16.3 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40.8 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 ∙ 57.1 ∙ 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 ∙ 65.2 ∙ 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| Type | Nominale spanning (kV) | MCOV ((kV) | Maximale restspanning met een stroomimpuls van 8/20 (kV) | Repetitieve ladingsoverdracht weerstaan Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 ∙ 134 ∙ 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264... 235... 201. | 1.0 |
| YH10W-96/250 | 96 | 75 | 280... 250... 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297... 266... 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594... 532... 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 562 478 | 1.2 |
