SOT89-3 HT7550-1 100mA Laag vermogen LDO 24V in batterij-aangedreven apparatuur
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | HT7550 7530 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3weeks |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 stuks |
|
Gedetailleerde informatie |
|||
| Markeren: | 100 mA laag vermogen LDO,laag vermogen Ldo 24V,Op batterijen aangedreven apparatuur met laag vermogen |
||
|---|---|---|---|
Productomschrijving

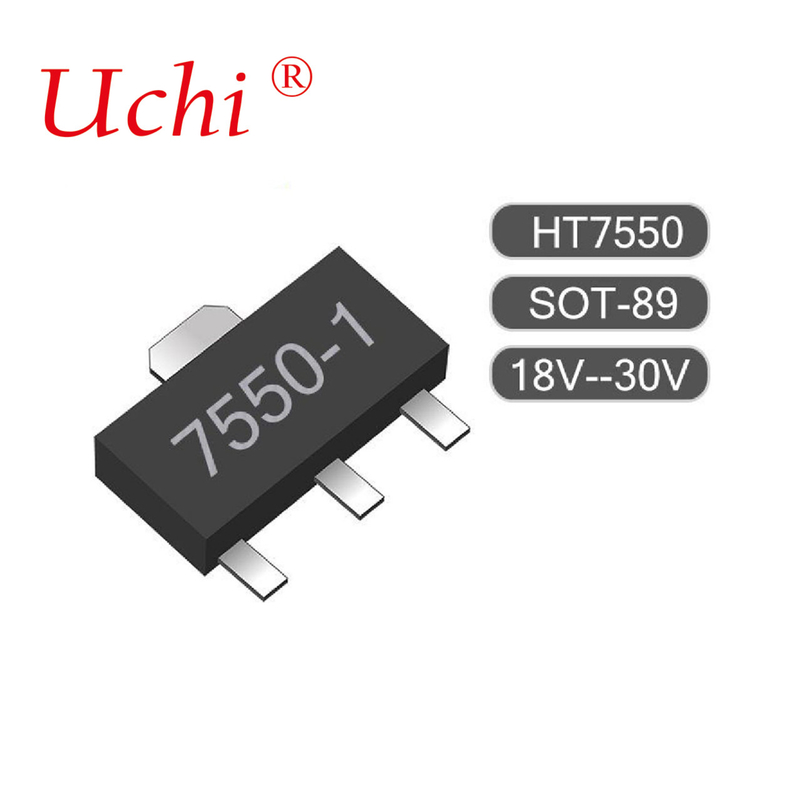

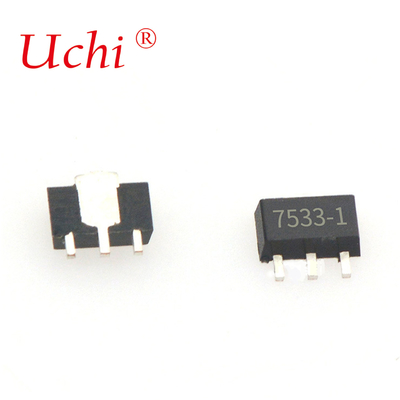

SOT89-3 HT7550-1 100mA Low Power LDO
● Gerelateerd productmodel: HT7536-1,HT7550-1,HT7536-1,HT7533-1,HT7530-1...
| Deel - Nee, niet echt.. | Uitgangsspanning | Pakket | Markering |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (voor TO-92) 75XX-1 (voor SOT-89) 5XX1 (voor SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Let op: XX staat voor uitgangsspanningen.
Voor loodvrije hulpmiddelen voegt het TO-92-pakket aan het einde van de datumcode een "#" aan, terwijl het SOT-89 en SOT-25 pakket een "#" aan het einde van de markering toevoegt.
Absolute Maximaal Ratings
Voedingsspanning..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Energieverbruik (*1)... 250 mW Bedientemperatuur... 40 oC tot 85 oC
Vermogenverbruik (*2).......................... 150 mW
Opmerking: dit zijn alleen de spanningswaarden; spanningen die het onder "Absolute maximale spanningswaarden" gespecificeerde bereik overschrijden, kunnen aanzienlijke schade aan het apparaat veroorzaken.De functionele werking van dit hulpmiddel onder andere dan de in de specificatie vermelde omstandigheden is niet impliciet en langdurige blootstelling aan extreme omstandigheden kan de betrouwbaarheid van het hulpmiddel beïnvloeden..
*1: toegepast op SOT89 en TO-92 *2: toegepast op SOT-25
Elektrische kenmerken
HT7530-1, +3.0V Output TypeTa=25oC
| Symbool | Parameter | Testomstandigheden | Min.. | Type. | Maximaal. | Eenheid | |
| V IN | Voorwaarden | ||||||
| V OUT | Uitgangsspanningstoestand | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | Uitgangsstroom | 5V | 60 | 100 | mA | ||
| ΔV OUT | Beperking van de belasting | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Spanningsverlies | — | IOUT=1mA | — | 100 | — | mV |
| ISS | Huidig verbruik | 5V | Geen lading | — | 2.5 | 5 | μA |
| ΔVOUT | Lijnregeling | — | 4V≤V IN≤24V IOUT=1mA | — | 0.2 | — | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Inlaatspanning | — | — | — | — | 24 | V |
| ΔVUitΔTa | Temperatuurcoëfficiënt | 5V |
IOUT=10mA 0oC |
— | ±0.45 | — | mV/oC |
HT7533-1, +3.3V Output TypeTa=25oC
| Symbool | Parameter | Testomstandigheden | Min.. | Type. | Maximaal. | Eenheid | |
| V IN | Voorwaarden | ||||||
| V OUT | Uitgangsspanningstoestand | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | Uitgangsstroom | 5.5V | — | 60 | 100 | — | mA |
| ΔV OUT | Beperking van de belasting | 5.5V | 1mA≤IOUT≤50mA | — | 60 | 150 | mV |
| VDIF | Spanningsverlies | — | IOUT=1mA | — | 100 | — | mV |
| ISS | Huidig verbruik | 5.5V | Geen lading | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Lijnregeling | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Inlaatspanning | 24 | V | ||||
| ΔVUitΔTa | Temperatuurcoëfficiënt | 5.5V |
IOUT=10mA 0oC |
— |
±0.5 |
— |
mV/oC |
HT7536-1, +3.6V Output TypeTa=25oC
| Symbool | Parameter | Testomstandigheden | Min.. | Type. | Maximaal. | Eenheid | |
| V IN | Voorwaarden | ||||||
| V OUT | Uitgangsspanningstoestand | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | Uitgangsstroom | 5.6V | — | 60 | 100 | — | mA |
| ΔV OUT | Beperking van de belasting | 5.6V | 1mA≤IOUT≤50mA | — | 60 | 150 | mV |
| VDIF | Spanningsverlies | — | IOUT=1mA | — | 100 | — | mV |
| ISS | Huidig verbruik | 5.6V | Geen lading | — | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Lijnregeling |
— |
4.6V≤V IN≤24V IOUT=1mA |
— |
0.2 |
— |
%/V |
| V IN | Inlaatspanning | — | — | — | — | 24 | V |
| ΔVUitΔTa | Temperatuurcoëfficiënt | 5.6V |
IOUT=10mA 0oC |
— |
±0.6 |
— |
mV/oC |
HT7544-1, +4.4V Output TypeTa=25oC
| Symbool | Parameter | Testomstandigheden | Min.. | Type. | Maximaal. | Eenheid | |
| V IN | Voorwaarden | ||||||
| V OUT | Uitgangsspanningstoestand | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | Uitgangsstroom | 6.4V | 60 | 100 | mA | ||
| ΔV OUT | Beperking van de belasting | 6.4V | 1mA≤IOUT≤50mA | — | 60 | 150 | mV |
| VDIF | Spanningsverlies | — | IOUT=1mA | — | 100 | — | mV |
| ISS | Huidig verbruik | 6.4V | Geen lading | — | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Lijnregeling |
— |
5.4V≤V IN≤24V IOUT=1mA |
— |
0.2 |
— |
%/V |
| V IN | Inlaatspanning | — | — | — | — | 24 | V |
| ΔVUitΔTa | Temperatuurcoëfficiënt | 6.4V |
IOUT=10mA 0oC |
— |
±0.7 |
— |
mV/oC |
HT7550-1, +5.0V Output TypeTa=25oC
| Symbool | Parameter | Testomstandigheden | Min.. | Type. | Maximaal. | Eenheid | |
| V IN | Voorwaarden | ||||||
| V OUT | Uitgangsspanningstoestand | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | Uitgangsstroom | 7V | — | 100 | 150 | — | mA |
| ΔV OUT | Beperking van de belasting | 7V | 1mA≤IOUT≤70mA | — | 60 | 150 | mV |
| VDIF | Spanningsverlies | — | IOUT=1mA | — | 100 | — | mV |
| ISS | Huidig verbruik | 7V | Geen lading | — | 2.5 | 5 | μA |
| ΔVOUT | Lijnregeling |
— |
6V≤V IN≤24V IOUT=1mA |
— |
0.2 |
— |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Inlaatspanning | — | — | — | — | 24 | V |
| ΔVUitΔTa | Temperatuurcoëfficiënt | 7V |
IOUT=10mA 0oC |
— |
±0.75 |
— |
mV/oC |
