Productdetails:

Plaats van herkomst: Dongguan China
Merknaam: UCHI
Certificering: Completed
Modelnummer: SGM2034

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1000 pccs
Prijs: Onderhandelbaar
Verpakking Details: Standaard
Levertijd: 3 weken
Betalingscondities: T/T, Western Union
Levering vermogen: 5000 pccs
Beste prijs Contact

Gedetailleerde informatie
IN aan GND: -0.3V aan 8V UIT naar GND: -0.3V aan 6V
SOT-23-3, θJA: 283℃/W SOT-89-3, θJA: 101℃/W
VERBINDINGStemperatuur: +150℃ Opslagtemperatuurbereik: -65 tot +150℃
Loodtemperatuur (het solderen, 10s): +260℃ HBM: 8 000 V
mm: 400V CDM: 1000V
Markeren:

Laag vermogen LDO spanningsregelaar

,

Ultra-lage stroom CMOS regulator

,

Lage ruis LDO spanningsregelaar

Productomschrijving

Hoge nauwkeurigheid, laag geluidsniveau, laag vermogen LDO 1μA Ultralaag stroomverbruik en lage uitval CMOS-spanningsregelaar
De SGM2034 is een lineaire regelaar met ultralaag stroomverbruik, lage uitvalspanning en zeer nauwkeurige lineaire regelaar. Het is in staat een uitgangsstroom van 250 mA te leveren met een stroomverbruik van slechts 1 μA (TYP). De typische uitvalspanning bedraagt ​​slechts 70 mV bij 100 mA. Het bedrijfsingangsspanningsbereik loopt van 1,7 V tot 7,5 V en de vaste uitgangsspanningen zijn 1,2 V, 1,8 V, 2,5 V, 2,8 V, 3,0 V, 3,3 V, 3,6 V, 3,8 V, 4,0 V, 4,5 V en 5,0 V. Andere kenmerken zijn onder meer kortsluitstroombegrenzing en thermische uitschakelbeveiliging. De SGM2034 is verkrijgbaar in groen SOT-23-3- en SOT-89-3-pakketten. Het werkt binnen een bedrijfstemperatuurbereik van -40℃ tot +85℃.
Belangrijkste kenmerken

● Bedrijfsingangsspanningsbereik: 1,7 V tot 7,5 V
● Vaste uitgangen van 1,2 V, 1,8 V, 2,5 V, 2,8 V, 3,0 V, 3,3 V, 3,6 V, 3,8 V, 4,0 V, 4,5 V en 5,0 V
● 250mA uitgangsstroom
● Hoge nauwkeurigheid uitgangsspanning: ±1,2% bij +25℃
● Ultra-lage ruststroom: 1μA (TYP)
● Lage uitvalspanning: 70 mV (TYP) bij 100 mA
● Lage omgekeerde lekstroom: 0,4 μA (TYP) wanneer VOUT > VIN
● Stroombegrenzing en thermische beveiliging
● -40℃ tot +85℃ Bedrijfstemperatuurbereik

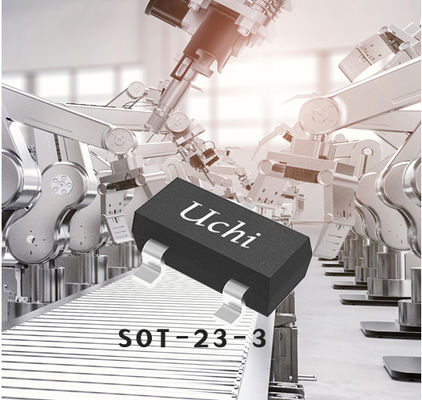

● Verkrijgbaar in groene SOT-23-3- en SOT-89-3-pakketten

Toepassingen
Draagbaar apparaat
Slimme telefoon
Draagbare apparatuur
Typische toepassing

Hoge Nauwkeurigheid, Weinig Ruis, Laag Vermogen LDO 1μA Ultra-Laag Stroomverbruik En Lage Dropout CMOS Spanningsregelaar 0
Pin-configuraties
Hoge Nauwkeurigheid, Weinig Ruis, Laag Vermogen LDO 1μA Ultra-Laag Stroomverbruik En Lage Dropout CMOS Spanningsregelaar 1
Pinbeschrijving

Hoge Nauwkeurigheid, Weinig Ruis, Laag Vermogen LDO 1μA Ultra-Laag Stroomverbruik En Lage Dropout CMOS Spanningsregelaar 2
Gids voor productselectie
Onderdeelnummer
VOUT (V)
VIN
(V)
Uitvoer
Huidig
(mA)
Uitval
Spanning
(mV)
Grondstroom
(Onbelast)
(μA)
Uitgangsspanning
Lawaai
(μVRMS)
PSRR
@1kHz
(dB)
Verpak
 Functies
SGM2013
1.2,1.5,1.8,2.5,2.8,3.0,3.3
2,5 ~ 5,5
300
270
 100 140 72
SOT-89-3
Laag vermogen, laag geluidsniveau, 3-terminal LDO
SGM2019
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3,Aanpassing
2,5 ~ 5,5
300
270
 100 30 74
SOT-23-5,SC70-5
Laag vermogen, laag geluidsniveau, hoge PSRR LDO
SGM2021
0,9,1,2,1,3,1,5,1,8,2,1,2,5,2,8,3,0,3,3,…5,0
2,5 ~ 5,5
300
270
 120 140 71
SOT-23-3
 Laag vermogen, laag geluidsniveau, 3-terminal LDO
SGM2028
1.8,2.8,3.0,3.3,Aanpassing
2,5 ~ 5,5
 500
270
 115 30 73
SOT-23-5
500mA, laag vermogen, laag geluidsniveau, hoge PSRR LDO
SGM2031
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
2,5 ~ 5,5
 250
230
 95 140 72
UTDFN-1 × 1-4L
Minipakket, laag vermogen, hoge PSRR LDO
SGM2032
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0,Aanpassing
2,5 ~ 5,5
 300
270
 120 30 75
SOT-23-5,SC70-5
Laag vermogen, laag geluidsniveau, hoge PSRR LDO
SGM2033
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0,Aanpassing
1,8 ~ 5,5
 250
62
 13.5 20 94
SOT-23-5,UTDFN-1×1-4AL
Ultralaag geluidsniveau, hoge PSRR
SGM2034
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
1,7 ~ 5,5
 250
75 @100mA
 1
27
SOT-23-3,SOT-89-3
Ultralaag stroomverbruik, lage uitval
SGM2035C
1.8,2.8,3.0,3.3,Aanpassing
 2,5 ~ 5,5 500
250
 115 30 73
TDFN-2×2-6L,UTDFN-1,6×1,6-6L
500mA, minipakket, laag vermogen, laag geluidsniveau, hoge PSRR LDO
SGM2035S
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3,Aanpassing
1,6 ~ 5,5
 500
275
 30 60 76
UTDFN-1,6 × 1,6-6L, TDFN-2 × 2-6L
500mA, lage uitval, laag vermogen, RF lineaire regelaar
SGM2036
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,…Aangepast
1,6 ~ 5,5
 300
165
 20 30 70
UTDFN-1 × 1-4L, SOT-23-5, SC70-5
Minipakket, Laag IQ, Laag geluidsniveau, hoge PSRR LDO
SGM2036S
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,…Aangepast
1,6 ~ 5,5
 300 190 30 13 86
XTDFN-1×1-4L,SOT-23-5,SC70-5
300 mA, laag vermogen en lage uitval RF lineaire regelaar
SGM2037
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6,Aanpassing
0,8 ~ 5,5
 500
120
 37 25 71
SOT-23-5, SOT-23-6, UTDFN-1,2×1,2-6L
Laag geluidsniveau, zeer lage uitval
SGM2037H
Aanpassing
0,8 ~ 5,5
 500
120
 37 25 71
XTDFN-1,2 × 1,2-6L
500mA, lage ruis, zeer lage uitval bias rail CMOS-spanningsregelaar
SGM2038
0,8,0,9,1,0,1,05,1,1,1,15,1,2,1,25,1,3,1,5,1,8,2,5,2,8,3,0,3,3,3,6
0,8 ~ 5,5
 500
120
 37 25 71
UTDFN-1,2 x 1,2-4L
Laag geluidsniveau, zeer lage uitval
SGM2039
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2,Aanpassing
1,8 ~ 5,5
 1000 88 55 11 88
XTDFN-1,6 × 1,2-8L
Snelle transiënte respons, 1A, lage ruis, lage spanning, lineaire regelaar met lage uitval
SGM2040
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
1,7 ~ 7,5
 250
60 @100mA
 1
27
SOT-23-5,UTDFN-1×1-4AL
Ultralaag stroomverbruik, lage uitval

Geïntegreerde schakelingen (IC's) vormen de basis van moderne elektronica en bieden een klein formaat, een laag stroomverbruik, krachtige prestaties en hoge betrouwbaarheid. Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, auto-elektronica, medische apparatuur en ruimtevaart-/defensiesystemen.
Hoge Nauwkeurigheid, Weinig Ruis, Laag Vermogen LDO 1μA Ultra-Laag Stroomverbruik En Lage Dropout CMOS Spanningsregelaar 3
Uchi Electronics biedt hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automobielsector, communicatie, computers, consumentenelektronica en toepassingen voor medische apparatuur.
Hoge Nauwkeurigheid, Weinig Ruis, Laag Vermogen LDO 1μA Ultra-Laag Stroomverbruik En Lage Dropout CMOS Spanningsregelaar 4
Deze oplossing demonstreert de toepassing van geïntegreerde schakelingen in smartphones en tablets. Voor hulp bij het selecteren van het juiste product kunt u contact opnemen met ons technische ondersteuningsteam.
