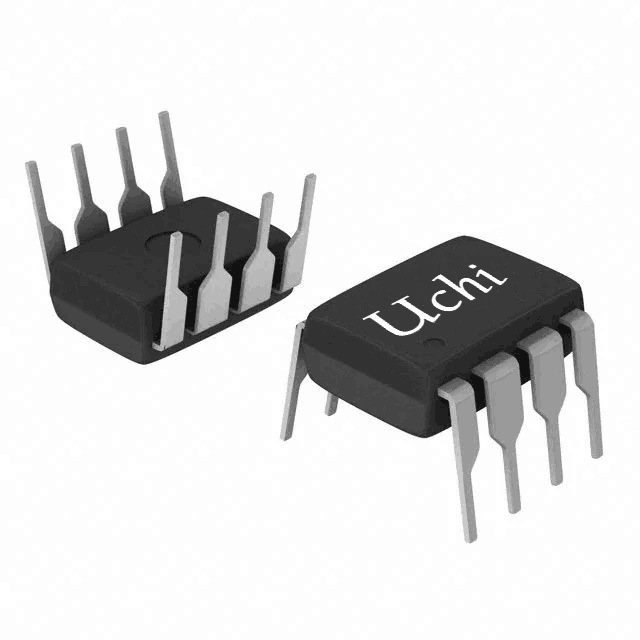

Reset IC's Low-Cost, microprocessor supervisory circuit
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM708 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Klemspanning (ten opzichte van GND) VCC: | -0,3V tot 6,0V | Alle andere ingangen: | -0.3V aan (VCC + 0.3V) |
|---|---|---|---|
| Ingangsstroom, VCC: | 20 ma | GND: | 20 ma |
| Uitgangsstroom, (alle uitgangen): | 20 ma | Bedrijfstemperatuurbereik: | -40 tot +85°C |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65 tot +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| mm: | 300V | ||
| Markeren: | goedkope reset-IC's,Supervisiecircuit voor microprocessors,MOSFET met hoge vermogen met garantie |
||
Productomschrijving
Reset IC's Low-Cost, microprocessor supervisory circuit
De SGM708 is een geïntegreerd microprocessor-toezichtapparaat.Dit integratieontwerp heeft het voordeel dat de stabiliteit en nauwkeurigheid van het systeem worden verbeterd.. De SGM708 kan worden gereset onder stroomop-, stroomvermindering of zelfs spanningsvermindering uitval condities. Wanneer VCC zo laag is als 1V, kan de reset output nog steeds werken.En het heeft ook een low-level actieve handmatige reset (MR) functie.De SGM708 heeft een drempeldetector van 1,25V. Wanneer de stroomvoorziening uitvalt, de batterijkracht laag is of de extra stroomvoorziening moet worden gecontroleerd,kan deze detector helpen.De SGM708 is verkrijgbaar in het groene SOIC-8 pakketHet werkt bij een omgevingstemperatuur van -40°C tot +85°C.
Belangrijkste kenmerken
● Precieze voedingsspanningsmeter
4.65V voor SGM708-L
4.40V voor SGM708-M
4.0V voor SGM708-J
3.08V voor SGM708-T
2.93V voor SGM708-S
2.63V voor SGM708-R
● Dual Reset Outputs: Active-High/Active-Low
● Garandeerde reset geldig bij VCC = 1V
● Reset Pulsbreedte: 200 ms (TYP)
● TTL/CMOS-compatibel
● Handmatig opnieuw instellen
● 1,25V drempeldetector voor waarschuwing voor stroomstoring of lage batterij
● Werktemperatuurbereik van -40°C tot +85°C
● Verkrijgbaar in groen SOIC-8-pakket
Toepassingen
Microprocessorsystemen
Computers
Automobiele apparatuur
Controllers
Intelligente instrumenten
Critische μP-vermogensbewaking
Computers
Automobiele apparatuur
Controllers
Intelligente instrumenten
Critische μP-vermogensbewaking
Typische toepassing
Pinconfiguratie
Beschrijving van de pin
Productkeuzegids
Pinconfiguratie
Beschrijving van de pin
Productkeuzegids
| Deelnummer |
Aanbod
Stroom
(μA)
|
Handleiding
Herstellen
|
VCC(V) |
Herstellen
Takspercentage
(V)
|
VCC naar Reset
Uitstel
(μs)
|
Actief opnieuw instellen
Tijdsverloop
(ms)
|
Reset Output
|
Verpakking
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|
| SGM708 | 20 | - Ja, dat klopt. | 1.0~5.5 | 4.65,4.4,4.0,3.08,2.93,2.63 | 200 |
Actieve laag/hoog (push-pull)
|
SOIC-8
|
6 Selecteerbare drempelwaarden, uitgeschakelde handmatige reset-invoer, dubbele reset-uitgangen
|
|
| SGM800 | 3 | - Nee, niet echt. | 1.0~5.5 | 2.93,2.63,2.32,1.63 | 80 |
Programmeerbaar
|
Actieve laag (open afvoer)
|
SOT-23-5
|
Programmable reset timeout, lage stilstandstroom
|
| SGM802 | 3 | - Nee, niet echt. | 1.0~5.5 | 2.93,2.63,2.32,1.63 | 80 |
Programmeerbaar
|
Actief hoog (push-pull)
|
SC70-4 (R),SOT-143
|
Programmable reset timeout, lage stilstandstroom, klein pakket
|
| SGM803 | 13 | - Nee, niet echt. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 |
Actieve laag (open afvoer)
|
SOT-23-3, SOT-23
|
8 Selecteerbare drempelwaarden, laag vermogen
|
| SGM803B | 0.3 | - Nee, niet echt. | 1.0~5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 |
Actieve laag (open afvoer)
|
SOT-23-3, SOT-23
|
5 Selecteerbare drempelwaarden, laag vermogen
|
| SGM804 | 3 | - Nee, niet echt. | 1.0~5.5 | 2.93,2.63,2.32,1.63 | 80 |
Programmeerbaar
|
Actief hoog (push-pull)
|
SOT-23-5
|
Programmable reset timeout, lage stilstandstroom |
| SGM809 | 13 | - Nee, niet echt. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | Actief hoog (push-pull) | SOT-23-3, SOT-23 |
8 Selecteerbare drempelwaarden, laag vermogen
|
| SGM809B | 0.3 | - Nee, niet echt. | 1.0~5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | Actief hoog (push-pull) | SOT-23-3, SOT-23 |
5 Selecteerbare drempelwaarden, laag vermogen
|
| SGM810 | 13 | - Nee, niet echt. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | Actief hoog (push-pull) | SOT-23-3, SOT-23 |
8 Selecteerbare drempelwaarden, laag vermogen
|
| SGM810B | 0.3 | - Nee, niet echt. | 1.0~5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | Actief hoog (push-pull) | SOT-23-3, SOT-23 |
5 Selecteerbare drempelwaarden, laag vermogen
|
| SGM811 | 13 | - Ja, dat klopt. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | Actief hoog (push-pull) | SOT-143-3, SOT-23-5 |
8 Selecteerbare drempelwaarden, laag vermogen
|
| SGM811B | 0.5 | - Ja, dat klopt. | 1.0~5.5 | 3.08,2.93,2.63 | 84 | 200 | Actief hoog (push-pull) | SOT-143 |
3 Selecteerbare drempelwaarden, handmatig herstellen, laag vermogen
|
| SGM811C | 0.6,0.7 | - Ja, dat klopt. | 1.0~5.5 | 4.43,4.05,3.09,2.93,2.63,2.33 | 100 | 200 | Actief hoog (push-pull) | SOT-143 |
6 Selecteerbare drempelwaarden, handmatige ingang, laag vermogen
|
| SGM812 | 13 | - Ja, dat klopt. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32 | 20 | 240 | Actief hoog (push-pull) | SOT-143-3, SOT-23-5 |
7 Selecteerbare drempelwaarden, laag vermogen
|
| SGM812B | 0.5 | - Ja, dat klopt. | 1.0~5.5 | 3.08,2.93,2.63 | 84 | 200 | Actief hoog (push-pull) | SOT-143 |
3 Selecteerbare drempelwaarden, handmatig herstellen, laag vermogen
|
| SGM814 | 1.6 | - Ja, dat klopt. | 1.0~5.0 | 1.2,1.5,2.0,3.3 | 50 | 140 | Actieve laag (open afvoer) | SOT-23-6 |
4 Selecteerbare drempelwaarden, waakhond, handmatige ingang, laag vermogen
|
| SGM815 | 1.6 | - Ja, dat klopt. | 1.0~5.0 | 1.6,3.3 | 50 | 140 | Actieve laag (open afvoer) | SOT-23-6 |
2 Selecteerbare drempelwaarden, wachthond, handmatige ingang, laag vermogen
|
| SGM818 | 1 | - Nee, niet echt. | 0.9~6 | 1.2~5.0 ((0.1V Inkrementen) | 37 | 0.8,51,208,409 |
Actieve laag/hoog (open afvoer)
|
SOT-23-3 |
Verstelbare vertragingstijd, 4 reset timeout periode, laag vermogen
|
| SGM825 | 0.5 | - Ja, dat klopt. | 1.0~5.5 | 4.63,3.08,2.93,2.63 | 84 | 200 |
Actieve laag/hoog (push-pull)
|
SOT-23-5 |
4 Selecteerbare drempelwaarden, handmatige ingang
|
| SGM829 | 0.6 | - Ja, dat klopt. | 1.65 ~ 6.5 | 1.8 tot 5.0 | 85 | Programmeerbaar | Actieve laag (open afvoer) | SOT-23-5 |
Verstelbare vertragingstijd, handmatig terugzetten, lage stilstandstroom
|
| SGM836 | 0.6 | - Ja, dat klopt. | 1.65 ~ 6.5 | 0.9~5.0/Adj (tot 0,4) | 28 | Programmeerbaar | Actieve laag (open afvoer) | SOT-23-6,TDFN-2×2-6AL |
Verstelbare vertragingstijd, handmatig terugzetten, lage stilstandstroom
|
| SGM851 | 0.1,0.05 | - Nee, niet echt. | 1.6~6.5 | 0's,7.5s,12.5s | 12,500 | Actieve laag (open afvoer) |
UTDFN-1.45×1-6AL
|
Low-Power, push-button controller met instelbare vertraging
|
|
| SGM853 | 0.3 | - Nee, niet echt. | 1.7 ~ 5.5 | 8s | 12,500 | Actief hoog (push-pull) |
UTQFN-1.6×1.6-12AL
|
Low Power, Dual Voltage Detector
|
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Deze oplossing toont de toepassing van geïntegreerde schakelingen in laptops en desktopcomputers.
