Productdetails:

Plaats van herkomst: Dongguan China
Merknaam: UCHI
Certificering: Completed
Modelnummer: SGM3836A

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1000 pccs
Prijs: Onderhandelbaar
Verpakking Details: Standaard
Levertijd: 3 weken
Betalingscondities: T/T, Western Union
Levering vermogen: 5000 pccs
Beste prijs Contact

Gedetailleerde informatie
Spanningen: -0.3V aan 6V SW3-, VO3-spanningen: -0,3V tot 10V
VO2-spanning: -6,5V tot 0,3V SW2 Spanning: -6,5V tot 5,5V
TQFN-3 × 3-16L, θJA: 45℃/W VERBINDINGStemperatuur: +150℃
Opslagtemperatuurbereik: -65 tot +150℃ Loodtemperatuur (het solderen, 10s): +260℃
HBM: 3000V CDM: 1000V
Markeren:

Triple-output AMOLED Display IC chip

,

High Power Mosfet IC-chip

,

Chip voor de stroomvoorziening van een geïntegreerd circuit

Productomschrijving

Triple-Output AMOLED Display Voeding Geïntegreerde Circuit IC Chip
De SGM3836A is ontworpen voor het voeden van AMOLED-displays die VAVDD, VELVDD en VELVSS vereisen. Het apparaat integreert twee boost converters, VO1 voor VELVDD en VO3 voor VAVDD, en een inverterende buck-boost converter VO2 voor VELVSS. Uitgangsspanningen van alle drie de converters kunnen in digitale stappen worden geprogrammeerd via de digitale interface besturingspin (CTRL). De SGM3836A is verkrijgbaar in een Green TQFN-3×3-16L-pakket. Het werkt over een omgevingstemperatuurbereik van -40℃ tot +85℃.
Belangrijkste Kenmerken

● 2,9V tot 4,5V Ingangsspanningsbereik
● Synchrone Boost Converter (ELVDD)
   4,6V tot 5,0V Uitgangsspanning met 100mV Stappen
   4,6V Standaard Uitgangsspanning 1% Nauwkeurigheid
   Uitgangsspanningsdetectiepin voor Path Loss Compensatie (FBS)
● Synchrone Inverterende Buck-Boost Converter (ELVSS)
   -5,4V tot -1,4V Uitgangsspanning met 100mV Stappen
   -2,5V Standaard Uitgangsspanning 1,2% Nauwkeurigheid bij -2,5V
● ELVDD & ELVSS Gecombineerde Uitgangsstroom Capaciteit
   Tot 800mA bij 4,6V/-2,5V (VIN = 3,1V)
   Tot 780mA bij 4,6V/-2,7V (VIN = 3,1V)
   Tot 750mA bij 4,6V/-3,0V (VIN = 3,1V)
   Tot 630mA bij 4,6V/-4,0V (VIN = 3,1V)
   Tot 510mA bij 4,6V/-5,4V (VIN = 3,1V)
● Synchrone Boost Converter (AVDD)
   5,8V tot 7,9V Uitgangsspanning met 300mV Stappen
   6,1V Standaard Uitgangsspanning
   1% Nauwkeurigheid
   100mA Uitgangsstroom Capaciteit
● VIN en VOUT Bi-Directionele Isolatie
● Kortsluitbeveiliging (SCP)
● Overbelastingsbeveiliging
● Thermische Uitschakeling
● VELVSS Opstartvertraging: 10ms
● Kortsluiting en OLP Detectietijd: 1ms

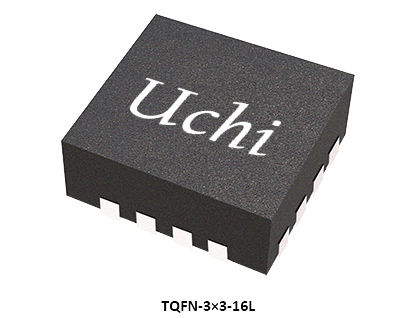

● Verkrijgbaar in een Green TQFN-3×3-16L Pakket

Toepassingen
Smartphones & Tablets
Active Matrix OLED Displays
Typische Toepassing
Triple-output AMOLED Display Power Supply Integrated Circuit IC chip 0

Pin  Configuraties
Triple-output AMOLED Display Power Supply Integrated Circuit IC chip 1
Pin  Beschrijving

Triple-output AMOLED Display Power Supply Integrated Circuit IC chip 2

Product Selectie Gids
Onderdeelnummer
EL Uitgangsstroom
Max
(mA)
VIN
Min
(V)
VIN
Max
(V)
Uitgang
Kanaalnummer
(V)
Besturing
Interface
Uitgangen
Pakket
 Kenmerken
SGM38042B
100
 2.7 5.5 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-1.51×2.10-15B
SIMO, Triple-Output, voor Draagbare Apparaten
SGM38045
 70 2.7 4.8 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-1.2×2.4-17B
Inductor-Less, Triple-Output, voor Draagbare Apparaten
SGM38046
 90 2.7 5.5 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-2×2-16B
Triple-Output, voor Draagbare Apparaten
SGM3851A
 400 2.9 4.5 3
1-Wire
AVDD/ELVDD/ELVSS
TQFN-3×3-16L
Triple-Output, voor Smartphones
SGM3836A
 600 2.9 4.5 3
1-Wire
AVDD/ELVDD/ELVSS
TQFN-3×3-16L
Triple-Output, voor Smartphones
SGM3837
 600 2.9 5 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-2.0×2.0-25B
Triple-Output, voor Smartphones
SGM3838
 700 2.5 4.8 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-2.5×2.5-36B
Triple-Output, voor Smartphones & PAD's
SGM3839
 1200 2.5 4.8 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-2.90×2.96-49B
Triple-Output, voor Smartphones & PAD's
SGM3842
 1000 2.9 4.8 4
1-Wire
AVDD/ELVDD/ELVSS/DVDD
WLCSP-2.5×2.9-42B
Four-Output, voor Tandem AMOLED Display Smartphones & PAD's
SGM3843
 1200 2.9 5 6
I2C
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
WLCSP-3.3×3.3-64B
Six-Output, voor Smartphones & PAD's
SGM3843A
 1200 2.9 5 6
1-Wire
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
WLCSP-3.3×3.3-64B
Six-Output, voor Smartphones & PAD's
SGM3840
 1000 2.5 4.8 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-2.37×2.37-36B
Triple-Output, voor Smartphones & PAD's
SGM3837S
 800 2.5 5 3
1-Wire
AVDD/ELVDD/ELVSS
WLCSP-2×2-25B-A
Triple-Output, voor Smartphones & PAD's

Geïntegreerde circuits (IC's) dienen als de basis van moderne elektronica en bieden een klein formaat, een laag stroomverbruik, sterke prestaties en een hoge betrouwbaarheid. Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automotive elektronica, medische apparatuur en lucht- en ruimtevaart/defensiesystemen.
Triple-output AMOLED Display Power Supply Integrated Circuit IC chip 3
Uchi Electronics biedt hoogwaardige analoge en mixed-signal verwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing, consumentenelektronica en medische apparatuur toepassingen.
Triple-output AMOLED Display Power Supply Integrated Circuit IC chip 4
 Deze oplossing demonstreert de toepassing van geïntegreerde circuits in smartphones en tablets. Neem voor hulp bij het selecteren van het juiste product contact op met ons technische ondersteuningsteam.
