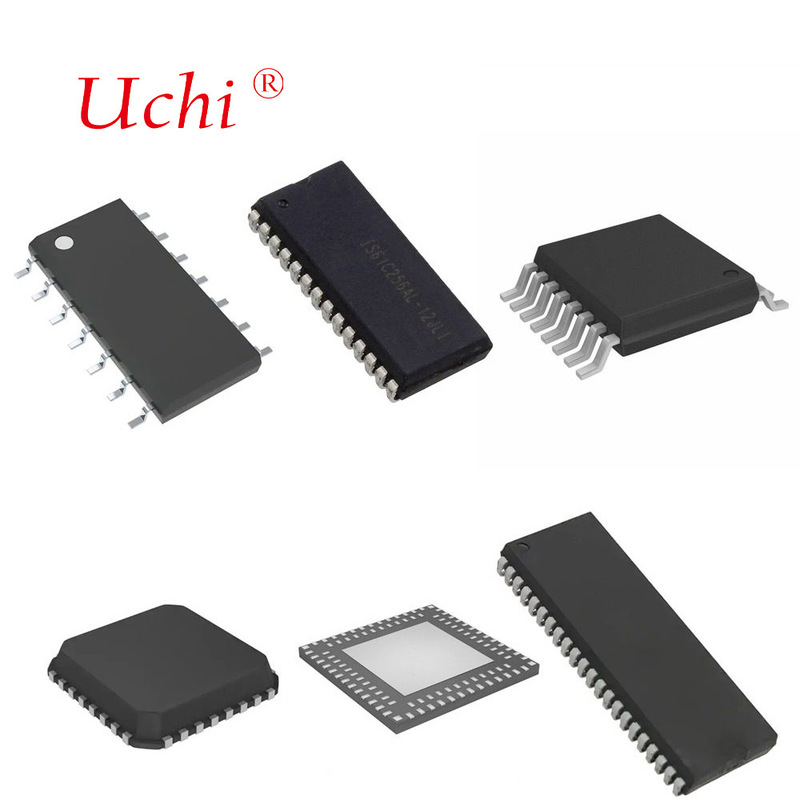

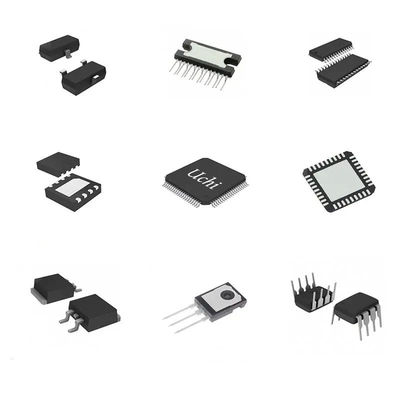

LED-achterlichtdrivers PWM dimming, 38V boost LED-driver geïntegreerd circuit IC chip
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM3732 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Inputvoltage, VIN: | -0.3V aan 6V | Hoogspanningsknooppunten, SW, VOUT: | -0,3V tot 40V |
|---|---|---|---|
| Andere pinnen, FB, CTRL: | -0,3V tot VIN + 0,3V | TSOT-23-6, θJA: | 120℃/W |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65 tot +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| mm: | 200V | ||
| Markeren: | PWM dimmende LED-achterlichtstrijvers,38V boost LED driver IC,hoogvermogen MOSFET LED-driver |
||
Productomschrijving
LED Backlight Drivers PWM Dimmen, 38V Boost LED Driver Geïntegreerde Circuit IC Chip
De SGM3732 is een hoogrendement constante stroom LED-driver met een 1,1 MHz PWM boost converter. Een interne low-side N-kanaal MOSFET en een hoge schakelfrequentie maken de SGM3732 gemakkelijk te gebruiken kleine componenten en geoptimaliseerd voor compacte oplossingen.
De SGM3732 is in staat om tot 10 LED's in serie aan te sturen voor een 38V uitgang of een totale stroom van 260mA met 3 LED's in serie per string, terwijl een hoog conversierendement wordt bereikt. De LED-stroom kan worden geprogrammeerd via een digitale PWM-diminterface. De PWM-frequentie ligt in het bereik van 2 kHz tot 60 kHz.
De SGM3732 biedt een zeer lage uitschakelstroom. Het bevat ook een uitgebreide reeks beschermingsfuncties, zoals overspanningsbeveiliging, cyclus-voor-cyclus ingangsstroombegrenzing en thermische uitschakeling. De SGM3732 is verkrijgbaar in een Green TSOT-23-6-behuizing. Het werkt over een omgevingstemperatuurbereik van -40℃ tot +85℃
De SGM3732 is in staat om tot 10 LED's in serie aan te sturen voor een 38V uitgang of een totale stroom van 260mA met 3 LED's in serie per string, terwijl een hoog conversierendement wordt bereikt. De LED-stroom kan worden geprogrammeerd via een digitale PWM-diminterface. De PWM-frequentie ligt in het bereik van 2 kHz tot 60 kHz.
De SGM3732 biedt een zeer lage uitschakelstroom. Het bevat ook een uitgebreide reeks beschermingsfuncties, zoals overspanningsbeveiliging, cyclus-voor-cyclus ingangsstroombegrenzing en thermische uitschakeling. De SGM3732 is verkrijgbaar in een Green TSOT-23-6-behuizing. Het werkt over een omgevingstemperatuurbereik van -40℃ tot +85℃
Belangrijkste kenmerken
● Ingangsspanningsbereik: 2,7 V tot 5,5 V
● Ondersteunt tot 10 LED's in serie
● Geïntegreerde 40V/1,35A schakelaar
● Hoogrendement PWM Boost Converter
● Schakelfrequentie: 1,1 MHz
● Lage feedbackspanning: 200 mV
● PWM-dimfrequentie: 2 kHz tot 60 kHz
● 38V LED open bescherming
● 500kΩ Pull-Down Weerstand op CTRL Pin
● Automatische soft-start voor het verminderen van inschakelstroom
● Minder dan 1µA uitschakelstroom
● -40℃ tot +85℃ bedrijfstemperatuurbereik
● Verkrijgbaar in een Green TSOT-23-6-behuizing
Toepassingen
LED-achtergrondverlichting
Mobiele telefoons en digitale fotolijsten
Draagbare apparaten
Automotive navigatie
Mobiele telefoons en digitale fotolijsten
Draagbare apparaten
Automotive navigatie
Typische toepassing
Pin Configuraties
Pin Beschrijving
Productselectiegids
Pin Configuraties
Pin Beschrijving
Productselectiegids
|
Kanalen
per
Pakket
|
Onderdeelnummer |
VIN
Min
(V)
|
VIN
Max
(V)
|
LED's
per
String
|
Uitschakeling
Stroom
(µA)
|
Schakelen
Frequentie
(MHz)
|
LED
Verbinding
Type
|
Ruststroom
Stroom
(mA)
|
Dimming Methode
|
Pakket
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
SGM3732
|
2.7
|
5.5
|
10 |
<1
|
1.1
|
Gemeenschappelijke anode
|
0.2
|
PWM
|
TSOT-23-6
|
10 LED's per string
|
| 2 |
SGM3738
|
3 | 18 | 10 |
<1
|
0.6 |
Gemeenschappelijke anode
|
0.24 |
PWM & One-Wire
|
TQFN-3×3-16L
|
2 Feedbackkanalen, 18V ingang, Seriële LED-driver
|
| 3 |
SGM3740
|
3 | 18 | 10 |
<1
|
0.6 |
Gemeenschappelijke anode
|
0.24 |
PWM & One-Wire
|
TQFN-3×3-16L
|
3 Feedbackkanalen, 18V ingang, Seriële LED-driver
|
| 4 |
SGM3740B
|
3 | 18 | 10 |
<1
|
0.6 |
Gemeenschappelijke anode
|
0.24 |
PWM & One-Wire
|
TQFN-3×3-16L
|
4 Feedbackkanalen, 18V ingang, Seriële LED-driver
|
| 3 |
SGM3741
|
3 | 18 | 10 |
<1
|
0.6 |
Gemeenschappelijke anode
|
0.24 |
PWM & PWM
|
TQFN-3×3-16L
|
3 Feedbackkanalen, 18V ingang, Seriële LED-driver
|
| 2 |
SGM3743
|
3 | 18 | 10 |
<1
|
1.2 |
Gemeenschappelijke anode
|
1.2 |
PWM & One-Wire
|
WLCSP-1.32×1.32-9B
|
2 Feedbackkanalen, 18V ingang, Seriële LED-driver
|
| 1 |
SGM3747
|
2.7 | 5.5 | 10 |
<1
|
1.1 |
Gemeenschappelijke anode
|
0.2 |
PWM
|
TSOT-23-6
|
1:500 High Performance, 10 LED's per string
|
| 1 |
SGM3748
|
2.7 | 5.5 | 10 |
<1
|
1.1 |
Gemeenschappelijke anode
|
0.2 |
PWM
|
TDFN-2×2-8L
|
1:500 High Performance, 10 LED's per string
|
| 1 |
SGM3749
|
3 | 20 | 10 |
<1
|
1.25 |
Gemeenschappelijke anode
|
0.4 |
PWM
|
TDFN-2×2-6L,TSOT-23-6
|
1:500 High Performance, 10 LED's per string, 20V ingang
|
| 1 |
SGM3750
|
2.7 | 20 | 10 |
<1
|
0.65 |
Gemeenschappelijke anode
|
0.4 |
PWM
|
TDFN-2×2-6L,TSOT-23-6
|
1:500 High Performance, 10 LED's per string, 20V ingang
|
| 1 |
SGM3752
|
2.7 | 5.5 | 10 |
<1
|
1.2
|
Gemeenschappelijke anode
|
0.2 |
PWM
|
TSOT-23-6
|
1:250 High Performance, 10 LED's per string
|
| 1 |
SGM3756
|
2.7 | 5.5 | 10 |
<1
|
1.2
|
Gemeenschappelijke anode
|
0.2 |
PWM
|
TDFN-2×2-6L
|
1:250 High Performance, 10 LED's per string
|
| 1 |
SGM3757
|
2.7 | 5.5 | 10 |
<1
|
1.2
|
Gemeenschappelijke anode
|
0.2 |
PWM
|
TDFN-2×2-8L
|
1:250 High Performance, 10 LED's per string
|
| 1 |
SGM3758
|
2.7 | 5.5 | 7 |
<1
|
1.2
|
Gemeenschappelijke anode
|
0.2 | PWM |
TDFN-2×2-6L
|
1:500 High Performance, Screen Flash Mode Support
|
| 1 |
SGM3759
|
2.7 | 5.5 | 7 |
<1
|
1.2
|
Gemeenschappelijke anode
|
0.2 |
PWM
|
TSOT-23-6
|
1:500 High Performance, Screen Flash Mode Support
|
| 3 |
SGM37603A
|
3 | 24 | 8 |
<1.5
|
1.2
|
Gemeenschappelijke anode
|
0.66 |
PWM & I 2C
|
WLCSP-1.78×1.36-12B,TDFN-3×3-12L
|
12-Bit, 3 Feedbackkanalen, 24V ingang, Seriële LED-driver
|
| 3 |
SGM37603S
|
3 | 5.5 | 9 |
1.2
|
Gemeenschappelijke anode
|
1.35 |
PWM & I 2C
|
WLCSP-1.35×1.7-12B
|
12-Bit, 3 Feedbackkanalen LED-driver
|
|
| 4 |
SGM37604A
|
3 | 24 | 8 |
<1.5
|
1.2
|
Gemeenschappelijke anode
|
0.66 |
PWM & I 2C
|
WLCSP-1.78×1.36-12B,TDFN-3×3-12L |
12-Bit, 4 Feedbackkanalen, 24V ingang, Seriële LED-driver
|
| 4 |
SGM37604S
|
3 | 5.5 | 9 |
1.2
|
Gemeenschappelijke anode
|
1.35 |
PWM & I 2C
|
WLCSP-1.35×1.7-12B |
12-Bit, 4 Feedbackkanalen LED-driver
|
|
| 1 |
SGM3766
|
2.7 | 5.5 |
10
|
<1
|
1.2
|
Gemeenschappelijke anode
|
0.2 |
PWM
|
TSOT-23-5
|
1:500 High Performance, 10 LED's per string
|
Geïntegreerde circuits (IC's) dienen als de basis van moderne elektronica en bieden een klein formaat, een laag stroomverbruik, sterke prestaties en een hoge betrouwbaarheid. Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automotive elektronica, medische apparatuur en lucht- en ruimtevaart/defensiesystemen.
Uchi Electronics biedt hoogwaardige analoge en mixed-signal verwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing, consumentenelektronica en medische apparatuur.
Deze oplossing demonstreert de toepassing van geïntegreerde circuits in draagbare POS-machines. Neem voor hulp bij het selecteren van het juiste product contact op met ons technische ondersteuningsteam.
