Switch Mode Power IC's 2,5 V tot 5,5 V, 2A, High EfficiencySynchrone Buck Converter
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM61020 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| VIN, NL, PG: | -0.3V aan 6V | FB: | -0,3V tot 5V |
|---|---|---|---|
| SW (DC): | -0,3V tot VIN + 0,3V | SW (AC, minder dan 10 ns) tijdens het schakelen: | -2V tot 9V |
| SOT-23-5, θJA: | 193℃/W | SOT-23-5, θJB: | 36,9℃/W |
| SOT-23-5, θJC: | 61,9℃/W | SOT-563-6, θJA: | 127,3℃/W |
| SOT-563-6, θJB: | 32,9℃/W | SOT-563-6, θJC: | 63,6℃/W |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65 tot +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| Markeren: | 2.5V tot 5.5V synchrone buckconverter,high efficiency power IC's 2A,schakelmodus-stroom-IC's met garantie |
||
Productomschrijving
Switch Mode Power IC's 2,5 V tot 5,5 V, 2A, High EfficiencySynchrone Buck Converter
De SGM61020 is een efficiënte synchrone BuckDC/DC-omvormer met een uitgangsstroom van 2A en een instelbare uitgangsspanning.Gebruik van adaptieve piekstroomregeling bij stilstandDe efficiëntie van dit apparaat is hoger dan 80% bij belastingen van meer dan 1mA en bereikt 95% bij matige belastingen (5V tot 3,3V).
Dit apparaat werkt met een quasi-vaste 1,5MHz pulsbreedte modulatiemodus (PWM) voor matige of zware belastingen, maar bij lichte belastingen wordt puls skip modulatie gebruikt voor energiebesparende modulatie (PSM).De stilstandstroom van de PSM is zeer laag.In de eerste plaats is de snelheid van de elektrische stroom in de batterij een zeer hoge snelheid, typisch 42 μA, die goed geschikt is voor op batterijen aangedreven toepassingen om de standbytijd te verlengen.De uitschakelstroom van het apparaat is typisch 0.03 μA.
De SGM61020 zorgt voor een verstelbare uitgangsspanning via een externe weerstandsdivider.Sommige andere functies omvatten interne zachte start voor het beperken van de start inrush stroom, overstroom- en thermische afsluitingsbescherming, inbreng- en stroomuitgang mogelijk maken (alleen voor de versie SGM61020P).

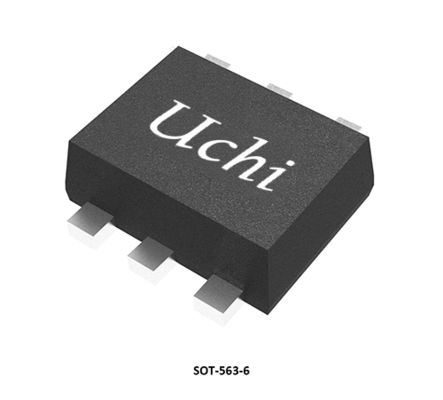

De SGM61020 is verkrijgbaar in de groene SOT-23-5 en SOT-563-6 verpakkingen.
Dit apparaat werkt met een quasi-vaste 1,5MHz pulsbreedte modulatiemodus (PWM) voor matige of zware belastingen, maar bij lichte belastingen wordt puls skip modulatie gebruikt voor energiebesparende modulatie (PSM).De stilstandstroom van de PSM is zeer laag.In de eerste plaats is de snelheid van de elektrische stroom in de batterij een zeer hoge snelheid, typisch 42 μA, die goed geschikt is voor op batterijen aangedreven toepassingen om de standbytijd te verlengen.De uitschakelstroom van het apparaat is typisch 0.03 μA.
De SGM61020 zorgt voor een verstelbare uitgangsspanning via een externe weerstandsdivider.Sommige andere functies omvatten interne zachte start voor het beperken van de start inrush stroom, overstroom- en thermische afsluitingsbescherming, inbreng- en stroomuitgang mogelijk maken (alleen voor de versie SGM61020P).
De SGM61020 is verkrijgbaar in de groene SOT-23-5 en SOT-563-6 verpakkingen.
Belangrijkste kenmerken
● Invoerspanningsbereik van 2,5 V tot 5,5 V
● Verstelbare uitgangsspanning van 0,6 V tot VIN
● Tot 95% efficiëntie
● Low RDSON MOSFET-schakelaars (100mΩ/55mΩ)
● Energiebesparende modus voor lichte belasting
● 42 μA (TYP) werkende stilstandstroom
● 100% werkcycluscapaciteit voor lage uitval
● PWM-schakelfrequentie van 1,5 MHz
● Goed vermogen (alleen SGM61020P)
● Bescherming tegen overstromingen
● Bescherming tegen thermische uitschakeling
● Bescherming tegen ingangsspanning (UVLO)
● Kleine verpakking:SGM61020: verkrijgbaar in groene SOT-23-5 en SOT-563-6 verpakkingen
Toepassingen
Batterijgebaseerde toepassingen
Vervoerpunt
Stroomvoorziening van de processor
Hard disk drives (HDD) / solid state drives (SSD)
Vervoerpunt
Stroomvoorziening van de processor
Hard disk drives (HDD) / solid state drives (SSD)
Typische toepassing
Pinconfiguratie
Beschrijving van de pin
Productkeuzegids
Pinconfiguratie
Beschrijving van de pin
Productkeuzegids
|
DC/DC
Topologie
|
Deelnummer |
Uitgangsstroom
Maximaal
(mA)
|
VIN
Min.
(V)
|
VIN
Maximaal
(V)
|
Output
Spanning
(V) |
Overstappen
Frequentie
(MHz)
|
(MHz)
Stroom
(μA)
|
Afsluiting
Stroom
(μA)
|
Inzetten
Logisch.
|
Efficiëntie
Maximaal
(%)
|
Verpakking
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Sync Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj.
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8
|
7.5V tot 40V invoervoeding, CC/CV synchrone buck converter
|
|
Sync Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj.
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (Exposed Pad)
|
7.5V tot 40V invoervoeding, CC/CV synchrone buck converter
|
| Sync Buck |
AAP6013A
|
8000 | 7.5 | 36 | Adj. | Adj (0,05 ~ 0,8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V tot 36V Input Supply, CC/CV Synchrone Buck PWM Converter
|
| Sync Buck |
AAP6153A
|
NA | 7.5 | 40 | Adj. | Adj (0,1 ~ 0,8) | 1200 | 1700 | NA | 97 |
MSOP-10 (Exposed Pad)
|
7.5V tot 36V Input Supply, CC/CV Synchrone Buck PWM Converter
|
| Sync Buck | SGM6010 |
3000
|
3 | 5.5 |
Adj (0,8 ~ 5,0)
|
0.3 ~ 2 | 410 | < 2 | Actief laag | 95 |
TDFN-3×3-10L
|
3A, Hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (tot 1,2) |
1.4
|
300
|
< 2 |
Actief hoog
|
95 |
TDFN-3×3-10L
|
2A, Hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (tot 0,6) | 1.6 | 30 | < 1 |
Actief hoog
|
95 |
TSOT-23-5
|
800mA, hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (tot 0.6
|
1.6 | 30 | < 1 |
Actief hoog
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (tot 1.2)
|
1.4 | 55 | < 2 |
Actief hoog
|
95 |
TDFN-3×3-10L
|
2A, Hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (tot 0,8)
|
1.6 | 30 |
< 1
|
Actief hoog
|
95 |
TDFN-3×3-10L
|
1.2A, hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (tot 0,8)
|
1.6 | 30 |
< 1
|
Actief hoog
|
95 |
TDFN-2×3-8L
|
1.2A, hoog efficiënt, laagspanning, synchrone buck
|
| Sync Buck |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Actief hoog
|
92 |
WLCSP-0.8×1.6-8B
|
Ultralage stilstandstroom, synchrone buck
|
| Sync Buck |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Actief hoog
|
92 |
WLCSP-0.8×1.6-8B
|
Ultralage stilstandstroom, synchrone buck
|
| Sync Buck |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
4.0/1.5
|
2.3
|
< 0.25
|
Actief hoog
|
96 |
WLCSP-0.74×1.09-6B
|
Ultralage stilstandstroom, synchrone buck |
| Sync Buck |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
Actief hoog
|
90 |
UDFN-1.5×2-6L
|
1.4MHz, 600mA Synchrone Buck
|
|
| Sync Buck |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0,8 ~ 3,4)
|
1.5 |
0.06
|
0.3
|
Actief hoog
|
80 |
TDFN-2 × 1,5-8L, WLCSP- 0,89 × 1,19-6B
|
1.8V tot 5.5V, 750mA, 60nA stilstandstroom synchrone buckconverter
|
|
Niet-synchroniserende buck
|
SGM6060
|
2000 | 3.8 | 55 |
Adj.
|
0.2 tot 2
|
126 |
< 18
|
Actief hoog
|
95 |
TDFN-3×3-10L,SOIC-8 (blootgestelde pad)
|
55V-invoer, 2A niet-synchrone buck
|
|
Niet-synchroniserende buck
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0,8 ~ 24)
|
2 |
131
|
18 |
Actief hoog
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, Buck-omvormer
|
|
Sync Buck
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0,5 ~ V)IN)
|
3.5 | 26 |
(3)
|
Actief hoog
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1,8 V tot 5,5 V Synchrone Buck
|
|
Sync Buck
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 intern vastgelegd
|
5.8 |
22
|
< 0.5
|
Actief hoog
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA Synchrone Buck
|
|
Sync Buck
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Actief hoog
|
95 |
TDFN-2×2-8AL
|
1.2A Hoog-efficiënte buck met AHP-COT-modus
|
|
Sync Buck
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6,5/8
|
20 |
< 1
|
Actief hoog
|
95 |
WLCSP-0.9×1.2-6B
|
10 MHz 1A Micro-Point-of-Load Buck
|
|
Sync Buck
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 |
42
|
< 1
|
Actief hoog
|
95 |
SOT-23-5, SOT-563-6
|
2A, hoge efficiëntie, synchrone buck
|
|
Sync Buck
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
< 0.5
|
Actief hoog
|
95 |
SOT-23-5, SOT-23-6
|
2A, hoge efficiëntie, synchrone buck
|
|
Sync Buck
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
< 0.5
|
Actief hoog
|
95 |
SOT-23-5, SOT-23-6
|
2A, hoge efficiëntie, synchrone buck
|
|
Sync Buck
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Actief hoog
|
95 |
TDFN-2×2-8AL
|
2A Hoge-efficiëntie Buck met AHP-COT-modus
|
|
Sync Buck
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2
|
5.7/400
|
< 1.8
|
Actief hoog
|
95 |
UDFN-1.5×1.5-6L
|
2.4V tot 5.5V, 2A, hoog efficiënt, synchrone buck
|
|
Sync Buck
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0,6 ~ V)IN) |
2.5/2
|
42/410
|
< 0.3 |
Actief hoog
|
95 |
TDFN-2×2-7L
|
Hoge efficiëntie, 3A, synchrone buck
|
|
Sync Buck
|
SGM61031
|
3000 | 2.7 | 5.5 |
Adj.
|
2 |
24
|
< 1 |
Actief hoog
|
95 |
TDFN-2×2-8AL
|
3A, hoge efficiëntie, synchrone buck
|
|
Sync Buck
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 45 | < 1 |
Actief hoog
|
95 |
SOT-563-6
|
Laagspanning, 3A High Efficiency Synchrone Buck
|
|
Sync Buck
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Actief hoog
|
95 |
UDFN-1.5×1.5-6L
|
2.4V tot 5.5V, 3A, hoog efficiënt, synchrone buck
|
|
Sync Buck
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
2.5/2
|
42/420
|
< 1.5
|
Actief hoog
|
95 |
TDFN-2×2-7L
|
4A, hoge efficiëntie, synchrone buck
|
|
Sync Buck
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Actief hoog
|
95 |
UDFN-1.5×1.5-6L
|
2.4V tot 5.5V, 4A, hoog efficiënt, synchrone buck
|

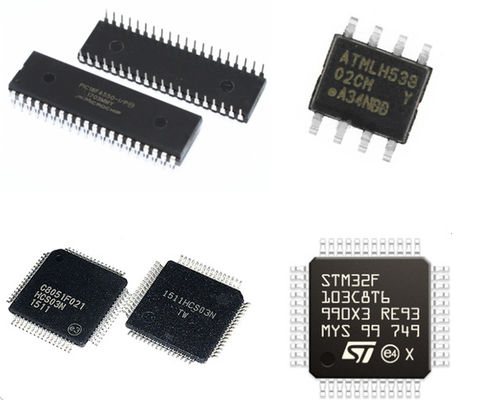

Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en ruimtevaart- en defensie-systemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Deze oplossing toont de toepassing van geïntegreerde schakelingen in smartphones en tablets.
