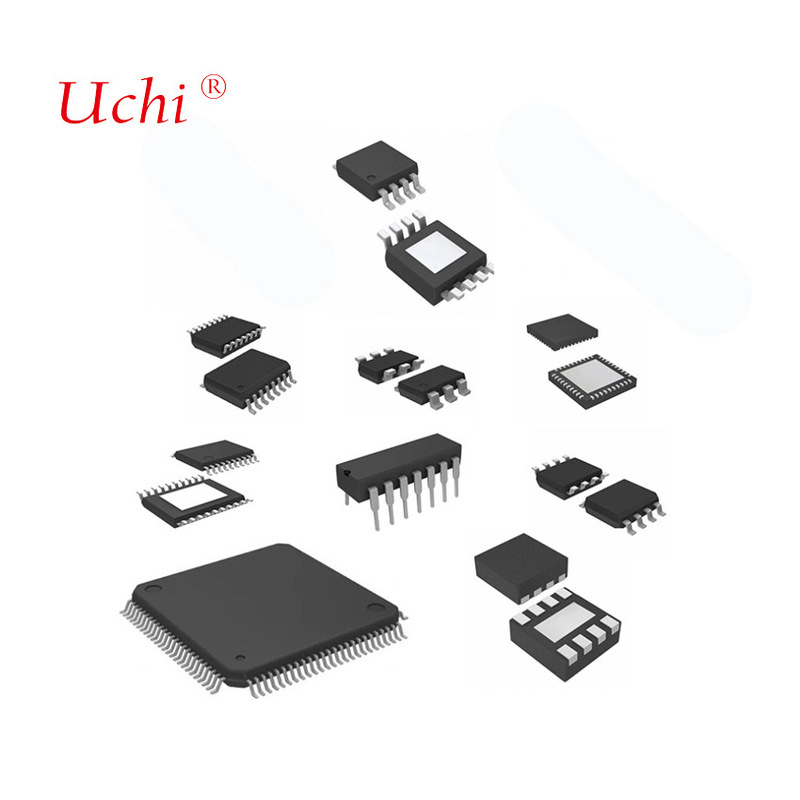

120V opstart, 4A piek, hoogfrequent high-side en low-side driver geïntegreerde schakeling IC-chip
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM48211 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanningsbereik, VDD (1), VHB - VHS: | -0,3V tot 20V | Ingangsspanningen op LI en HI, VLI, VHI: | -10V tot 20V |
|---|---|---|---|
| LO Uitgangsspanning, VLO: | -0.3V aan VDD + 0.3V | HO-uitgangsspanning, VHO: | VHS - 0,3V tot VHB + 0,3V |
| HS-spanning, VHS DC: | -1V tot 115V | Herhaalde puls < 100ns: | -(24V - VDD) tot 115V |
| HB-spanning, VHB: | -0,3V tot 120V | SOIC-8, θJA: | 104,9℃/W |
| SOIC-8, θJB: | 50,7℃/W | SOIC-8, θJC: | 49,4℃/W |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65 tot +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 2000v |
| CDM: | 1000V | ||
| Markeren: | 120V opstart geïntegreerde schakeling IC-chip,4A piek high-side low-side driver,high power MOSFET driver IC |
||
Productomschrijving
120V Boot, 4A Peak, High FrequencyHigh-side en Low-side Driver Integrated Circuit IC Chip
De SGM48211 is een half-brug MOSFET-driver met 4A piekbron en sink output stroomcapaciteit, waardoor het mogelijk is om grote vermogen MOSFET's te rijden met minimale schakelverliezen.De twee kanalen van hoge en lage zijde zijn volledig onafhankelijk met 3ns ((TYP) vertraging matching tussen de turn-on en turn-off van elkaar.
De maximale bestandspanning van de ingangsfase van SGM48211 is 20V. Vanwege de -10VDC-spanningsvermogen van de ingangsfase,De bestuurder is robuuster en kan direct worden aangesloten op de pulstransformatoren zonder gebruik te maken van een diode.Met een brede hysteresis kan het apparaat analoge of digitale PWM-signalen ontvangen met een verbeterde geluidsdichtheid.Een bootstrapdiode met een nominale kracht van 120V is intern geïntegreerd om de externe diode te besparen en de PCB-dimensies te verminderen..
De onderspanningsvergrendeling (UVLO) is geïntegreerd in zowel de high-side- als de low-side-drivers.De uitgang van elk kanaal wordt gedwongen om te dalen als de overeenkomstige aandrijvingsspanning onder de gespecificeerde drempel valt..
De SGM48211 is verkrijgbaar in Groene SOIC-8, SOIC-8 ((Exposed Pad) en TDFN-4×4-8AL-pakketten.
De maximale bestandspanning van de ingangsfase van SGM48211 is 20V. Vanwege de -10VDC-spanningsvermogen van de ingangsfase,De bestuurder is robuuster en kan direct worden aangesloten op de pulstransformatoren zonder gebruik te maken van een diode.Met een brede hysteresis kan het apparaat analoge of digitale PWM-signalen ontvangen met een verbeterde geluidsdichtheid.Een bootstrapdiode met een nominale kracht van 120V is intern geïntegreerd om de externe diode te besparen en de PCB-dimensies te verminderen..
De onderspanningsvergrendeling (UVLO) is geïntegreerd in zowel de high-side- als de low-side-drivers.De uitgang van elk kanaal wordt gedwongen om te dalen als de overeenkomstige aandrijvingsspanning onder de gespecificeerde drempel valt..
De SGM48211 is verkrijgbaar in Groene SOIC-8, SOIC-8 ((Exposed Pad) en TDFN-4×4-8AL-pakketten.
Belangrijkste kenmerken
● Breed werkbereik: 8 tot 17 V
● Twee N-MOSFET's in halve brug
● Maximale blokkeringsspanning: 120 V gelijkstroom
● Geïntegreerde interne bootstrapdiode voor kostenbesparing
● 4A Pieksen en bronstromen
● -10 V tot 20 V Tolerantie van Input Pins
● COMS/TTL-compatibele ingangen
● 6,5ns (TYP) stijgtijd en 4,5ns (TYP) valtijd bij 1000pF belasting
● Verspreidingstermijn: 31 ns (TYP)
● Vertragingsmatching: 3ns (TYP)
● UVLO-functies voor zowel hoog- als laag-zijdeschauffeurs
● -40°C tot +140°C Temperatuurbereik
● Verkrijgbaar in Groene SOIC-8, SOIC-8 (Exposed Pad) en TDFN-4×4-8AL-pakketten
Toepassingen
Stroomomvormers in systemen van 48 V of lager, gebruikt voor telecommunicatie, datacom, draagbare opslag, enz.
Met een vermogen van niet meer dan 10 W
Synchrone rectificatoren
Klasse D-audioversterkers
Met een vermogen van niet meer dan 10 W
Synchrone rectificatoren
Klasse D-audioversterkers
Typische toepassing
De capaciteitswaarde van de bootstrapcondensator wordt aanbevolen niet groter te zijn dan 1μF om te voorkomen dat de bootstrapdiode bij het opladen van de bootstrapcondensator overmatig doorlopend wordt afgebroken.
Als de QG van de vermogenstransistor bijzonder groot is en een capaciteit van meer dan 1 μF vereist,Het wordt aanbevolen om een weerstand rechtstreeks op de HBpin in serie aan te sluiten met de bootstrapcondensator om de doorstroming te verminderen.Het is belangrijk op te merken dat deze serieweerstand ook de totale aansturingse weerstand verhoogt.
Als het niet mogelijk is de serieweerstand te verhogen, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diode. ASchottky-diode zoals S115FP moet worden geselecteerd wanneer VF ≤ 0,8V @100mA.
Een grotere di/dt zal een grotere negatieve spanning op de HS-pin genereren.,Het is aanbevolen om een Schottky-diode tussen de HS en de VSS toe te voegen om de negatieve spanning te bevestigen.De minimale blokkeringsspanning dient groter te zijn dan de maximale positieve spanning van de halve brug..
Pinconfiguratie
Beschrijving van de pin
Productkeuzegids
De capaciteitswaarde van de bootstrapcondensator wordt aanbevolen niet groter te zijn dan 1μF om te voorkomen dat de bootstrapdiode bij het opladen van de bootstrapcondensator overmatig doorlopend wordt afgebroken.
Als de QG van de vermogenstransistor bijzonder groot is en een capaciteit van meer dan 1 μF vereist,Het wordt aanbevolen om een weerstand rechtstreeks op de HBpin in serie aan te sluiten met de bootstrapcondensator om de doorstroming te verminderen.Het is belangrijk op te merken dat deze serieweerstand ook de totale aansturingse weerstand verhoogt.
Als het niet mogelijk is de serieweerstand te verhogen, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diode. ASchottky-diode zoals S115FP moet worden geselecteerd wanneer VF ≤ 0,8V @100mA.
Een grotere di/dt zal een grotere negatieve spanning op de HS-pin genereren.,Het is aanbevolen om een Schottky-diode tussen de HS en de VSS toe te voegen om de negatieve spanning te bevestigen.De minimale blokkeringsspanning dient groter te zijn dan de maximale positieve spanning van de halve brug..
Pinconfiguratie
Beschrijving van de pin
Productkeuzegids
| Deelnummer |
Aantal
van
Kanalen
|
Outputpiek
Stroom
(A)
|
Vcc
(V)
|
Opstaan.
Tijd
(ns)
|
Val.
Tijd
(ns)
|
Logisch laag
Inlaatspanning
(V)
|
Logisch hoog
Inlaatspanning
(V)
|
Invoer
Hysteresis
(V)
|
ICC-type
(mA)
|
Verpakking
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM48005
|
1 |
9/12
|
3 ~ 15
|
2.9
|
3.6
|
1.2 | 2.4 | 0.12 | 1 |
TSSOP-14
|
Zero overschot, grote swing SiC & IGBT-driver met precisie dual power rail generatie circuit
|
|
SGM48010
|
1 |
8/12
|
4.5 ~ 20
|
10 | 10 | 0.9 | 2.5 | 0.45 | 0.13 |
TDFN-2×2-6L
|
Eenkantige hogesnelheid-laagzijdenpoortdriver
|
|
SGM48013C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Eenkantige hogesnelheid-laagzijdenpoortdriver
|
|
SGM48017C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Eenkantige hogesnelheid-laagzijdenpoortdriver
|
|
SGM48018C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Eenkantige hogesnelheid-laagzijdenpoortdriver
|
|
SGM48019C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 | SOT-23-5 |
Eenkantige hogesnelheid-laagzijdenpoortdriver
|
|
SGM48209
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8,TDFN-4×4-8AL
|
120V Boot, 4A Peak, High Frequency High-side en Low-side Driver
|
|
SGM48211
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8, SOIC-8 (Exposed Pad),TDFN-4×4-8AL
|
120V Boot, 4A Peak, High Frequency High-side en Low-side Driver
|
|
SGM48510
|
1 |
11/6
|
4.5 ~ 24
|
4 | 4 |
1.3†
|
2.1†
|
0.8 | 0.5 |
TDFN-2×2-8AL, SOIC-8
|
11A High Speed Low-side MOSFET-driver
|
|
SGM48520
|
1 |
6/4
|
4.75 ~ 5.25
|
0.55 | 0.48 | 0.055 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V Low-side GaN en MOSFET-driver
|
|||
|
SGM48521
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 | 0.46 |
1.4†
|
2.15†
|
0.75 | 0.075 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V Low-side GaN en MOSFET-driver
|
|
SGM48521Q
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 |
0.46 |
1.4†
|
2.15†
|
0.75 |
0.075* *
|
WLCSP-0.88×1.28-6B,TDFN-2×2-6DL
|
Automotive, 5V Low-side GaN en MOSFET driver
|
|
SGM48522
|
2 |
7/6
|
4.5 ~ 5.5
|
0.75
|
0.56 |
1.4†
|
2.1†
|
0.7 | 0.1 |
TQFN-2×2-10BL
|
Dual-Channel 5V Low-Side GaN en MOSFET-driver
|
|
SGM48522Q
|
2 | 7/6 |
4.5 ~ 5.5
|
0.72
|
0.57 |
1.4†
|
2.1†
|
0.7 | 0.05 |
TQFN-2×2-10AL
|
Automotive, Dual-Channel 5V Low-side GaN en MOSFET Driver
|
|
SGM48523
|
2 |
5
|
4.5 ~ 18
|
8 | 8 |
1.2†
|
2†
|
0.8 | 0.036 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Dual-Channel High Speed Low-side Gate Driver
|
|
SGM48523C
|
2 |
5
|
8.5 ~ 18
|
7 | 7 |
1.2†
|
2.1† | 0.9 | 0.075 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Dual-Channel High Speed Low-side Gate Driver
|
|
SGM48524A
|
2 |
5
|
4.5 ~ 18 | 8 | 8 |
1.2†
|
2† | 0.8 | 0.038 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Dual-Channel High Speed Low-side Gate Driver
|
Opmerkingen: † Typische waarden @ 25°C
†† Maximale waarde
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en ruimtevaart- en defensie-systemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Voor hulp bij het selecteren van het juiste product kunt u contact opnemen met onze technische ondersteuning.
