SOT-323 SS8050W NPN Silicon Epitaxial Planar Transistor voor hoge collectie-stroom
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SS8050W |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3weeks |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 stuks |
|
Gedetailleerde informatie |
|||
| Markeren: | SS8050W,npn silicium-epitaxiale vlakke transistor,Hoogcollectie-stroom epitaxiale vlakke transistor |
||
|---|---|---|---|
Productomschrijving
SOT-323 hoogfrequente, geruisarme transistor ((PNP))
GESCHIEDENIS
- Collector Current. (IC= 1.5A)
- Aanvullend op de SS8550W.
- Collectorverlies:PC=200mW(TC=25°C)
GEBRUIKEN
- Hoge collectie-stroom.
Bestelgegevens
Type nr.:SS8050W

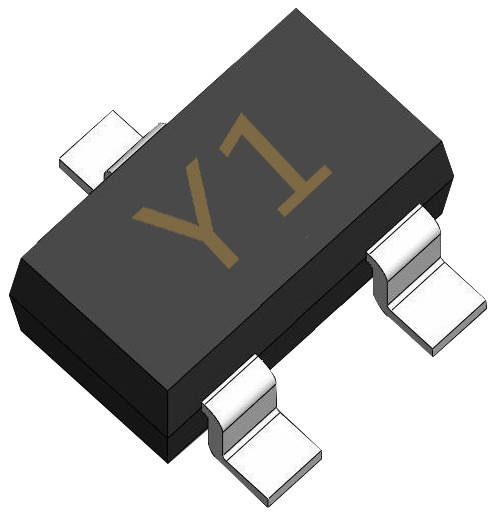

Markering: Y1
Pakketcode:SOT-323
Elektrische kenmerken @ Ta=25 °C, tenzij anders aangegeven
| Parameter | Symbool | Testomstandigheden | Min. | TYP | Maximaal | Eenheid |
| Afbraakspanning van de collectorbasis | V ((BR) CBO | IC=100μA,IE=0 | 40 | V | ||
| Afbraakspanning van de collectieverzender | V ((BR) CEO | IC=2mA, IB=0 | 25 | V | ||
| Afbrekingsspanning van de emitterbasis | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Stroom van de collector | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| Stroom van de collector | ICEO | VCE=20V,IB=0 | 0.1 | μA | ||
| Sluitstroom van de zender | IEBO | VEB=5V, IC=0 | 0.1 | μA | ||
| Gelijkstroomvergroting |
hFE |
VCE=1V,IC=100mA | 120 | 400 | ||
| VCE=1V, IC=800mA | 40 | |||||
| Verzamelaar-emitter verzadigingsspanning | VCE (sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| Verzadigingsspanning van de basis-emitter | VBE (sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Spanning van de basis-emitter | VBE | VCE=1V IC=10mA | 1 | V | ||
| Overgangsfrequentie | fT | VCE=10V, IC=50mA f=30MHz | 100 | MHz |
Classificatie van hFE (en) (1)
| Rang | L | H | J |
| Bereik | 120 tot 200 | 200 tot 350 | 300 tot 400 |
Typisch KARACTERISTISTE @Ta.=25 °Ctenzij anders gespecificeerd
