550nA, Rail-to-Rail I/O, High Precision Operational Amplifier Integrated Circuit IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM8040-1/-2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanning: | 6V | Analoge ingangen (VIN+, VIN-): | (-VS) - 0,3V tot (+VS) + 0,3V |
|---|---|---|---|
| Differentieel Inputvoltage: | |(-VS) - (+VS)| | VERBINDINGStemperatuur: | +150℃ |
| Opslagtemperatuurbereik: | -65℃ aan +150℃ | Loodtemperatuur (het solderen, 10s): | +260℃ |
| HBM: | 8 000 V | mm: | 400V |
| CDM: | 1000V | Bedrijfstemperatuurbereik: | -40 ℃ tot +85 ℃ |
| Markeren: | 550nA hoogprecisie-op-amp,spoor-naar-spoor I/O-versterker,hoogvermogen MOSFET geïntegreerd circuit |
||
Productomschrijving
550nA, Rail-to-Rail I/O, High Precision Operational Amplifier IC
De hoge precisie enkelvoudige SGM8040-1 en dubbele SGM8040-2 operationele versterkers zijn gegarandeerd te werken met een enkele voedingsspanning van slechts 1,4 V,terwijl 550nA/Versterker (TYP) van stilstandsstroom wordt getrokkenDeze apparaten ondersteunen het in- en uitvoersysteem van spoor naar spoor, waardoor ze ideaal zijn voor batterij- en draagbare toepassingen.
Belangrijkste kenmerken
- Laag stilstaand stroom: 550nA (TYP)
- Invoer en uitvoer van spoor naar spoor
- Gewin-bandbreedteproduct: 11 kHz (TYP)
- Breed voedingsspanningsbereik: 1,4 V tot 5,5 V
- De eenheid wordt stabiel
- laag offsetspanning: 230 μV (MAX)
- -40 °C tot +85 °C

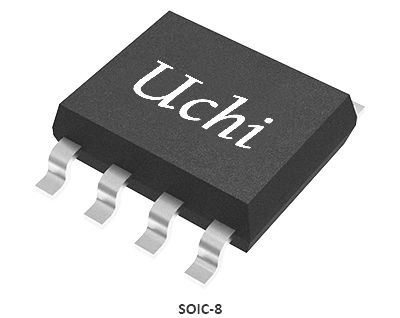

- Verkrijgbaar in de groene SOT-23-5, SC70-5 en SOIC-8 verpakkingen
Toepassingen
- Toll Booth Tags
- Draagbare producten
- Temperatuurmetingen
- Systemen op batterij
Typische toepassing
Productkeuzegids
| Versterkers per verpakking | Deelnummer | IQ/Amp Typ (μA) | Afsluiting | VCC(V) | GBP Typ (kHz) | Slew Rate Typ (V/ms) | ENOISE 0,1 Hz tot 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC van VOS Typ (μV/°C) | IB-type (pA) | AVO Typ (dB) | CMRR Typ (dB) | Invoer van spoor naar spoor | Spoor-naar-spoor-uitvoer | Pakket | Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | - Nee, niet echt. | 1.4 tot 5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5,SC70-5,SOIC-8
|
Zeer lage stilstandstroom, spoor-naar-spoor-in- en uitgang
|
| 2 | SGM8040-2 | 0.55 | - Nee, niet echt. | 1.4 tot 5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | - Ja, dat klopt. | - Ja, dat klopt. |
TDFN-2×2-8L, SOIC-8
|
Zeer lage stilstandstroom, spoor-naar-spoor-in- en uitgang
|
| 1 | SGM8041 | 0.71 | - Nee, niet echt. | 1.4 tot 5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8, MSOP-8
|
Zeer lage stilstandstroom, spoor-naar-spoor-in- en uitgang
|
| 2 | SGM8042 | 0.67 | - Nee, niet echt. | 1.4 tot 5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
Zeer lage stilstandstroom, spoor-naar-spoor-in- en uitgang
|
| 4 | SGM8044 | 0.67 | - Nee, niet echt. | 1.4 tot 5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | - Ja, dat klopt. | - Ja, dat klopt. |
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
Zeer lage stilstandstroom, spoor-naar-spoor-in- en uitgang
|
| 1 | SGM8045 | 0.71 | - Nee, niet echt. | 1.4 tot 5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8, MSOP-8
|
Stabiel voor winst van 10, 100 kHz, zeer laagQ, RRIO
|
| 2 | SGM8046 | 0.67 | - Nee, niet echt. | 1.4 tot 5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
Stabiel voor winst van 10, 100 kHz, zeer laagQ, RRIO
|
| 4 | SGM8048 | 0.69 | - Nee, niet echt. | 1.4 tot 5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
Stabiel voor winst van 10, 100 kHz, zeer laagQ, RRIO
|
| 1 | SGM8141 | 0.38 | - Nee, niet echt. | 1.4 tot 5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8, MSOP-8
|
Ultra lage stilstandstroom, spoor-naar-spoor-invoer en -uitvoer
|
| 2 | SGM8142 | 0.35 | - Nee, niet echt. | 1.4 tot 5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
Ultra lage stilstandstroom, spoor-naar-spoor-invoer en -uitvoer
|
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en lucht- en ruimtevaart/verdedigingssystemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Voor hulp bij het selecteren van het juiste product kunt u contact opnemen met onze technische ondersteuning.
