1MHz 60μA Rail-To-Rail I/OCMOS Operationele Versterkers Geïntegreerde Schakeling IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM321/358/324 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanning: | 6V | Analoge ingangen (VIN+, VIN-): | (-VS) - 0,3V tot (+VS) + 0,3V |
|---|---|---|---|
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65℃ aan +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| mm: | 400V | SC70-5, θJA: | 333℃/W |
| SOT-23-5, θJA: | 190℃/W | SOIC-8, θJA: | 125℃/W |
| MSOP-8, θJA: | 216℃/W | Bedrijfstemperatuurbereik: | -40 ℃ tot +85 ℃ |
| Markeren: | hoogspannings op amp 6v,hoogspannings op amp 400v,hoogspannings operationele versterkers ic |
||
Productomschrijving
1MHz, 60μA, Rail-to-Rail I/OCMOS Operational Amplifiers Integrated circuit IC
De SGM321 (single), SGM358 (dual) en SGM324 ((quad) zijn goedkope, spanningsfeedbackversterkers.en verbruikt slechts 60 μA stilstandstroom per versterker.Ze leveren een rail-to-rail-invoer met een breed input commonmode spanningsbereik en een rail-to-rail-uitgangsspanningsschommeling.De SGM321/358/324 biedt een bandbreedte-winstproduct van 1MHz en een ultralage input biasstroom van 10pA.De SGM321/358/324 zijn ontworpen voor een breed scala van toepassingen, zoals batterij-instrumentatie,veiligheidsbewakingDe SGM321 is verkrijgbaar in Green SOT-23-5 en SC70-5 pakketten. De SGM358 is verkrijgbaar in GreenSOIC-8,MSOP-8 en DIP-8-pakkettenDe SGM324 is verkrijgbaar in de Green TSSOP-14 en SOIC-14 verpakkingen.
Belangrijkste kenmerken
• Lage kosten
• Inlaat-offsetspanning: 5mV (MAX)
• Ultraloze input bias stroom: 10pA (TYP)
• Eenheid - Stabiel
• Bandbreedte-winstproduct: 1 MHz
• Invoer en uitvoer van spoor naar spoor
• Spanningsbereik van de voeding: 2,1 V tot 5,5 V
• Invoerspanningsbereik: -0,1 V tot 5,6 V met VS = 5,5 V
• lage stilstandstroom: 60 μA/versterker (TYP)
• werktemperatuurbereik van -40°C tot +85°C

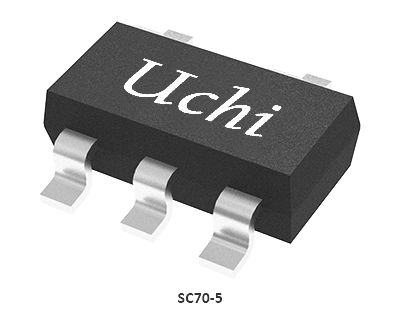

• Kleine verpakkingen:SGM321 verkrijgbaar in groene SOT-23-5 en SC70-5 verpakkingenSGM358 verkrijgbaar in groene SOIC-8, MSOP-8 en DIP-8 verpakkingenSGM324 verkrijgbaar in groene SOIC-14 en TSSOP-14 verpakkingen
Toepassingen
ASIC-invoer- of uitvoerversterkers
Piezo-elektrische transducerversterkers
Batterie-aangedreven apparatuur
Draagbare apparatuur
Sensorinterfaces
Medische instrumenten
Mobiele communicatie
Audio-uitgangen
Rookmelders
Mobiele telefoons
Notebook-pc's
PCMCIA-kaarten
Pinconfiguratie
Productkeuzegids
| Versterkers per verpakking | Deelnummer | IQ/Amp Typ (μA) | Afsluiting | VCC(V) | GBP Typ (kHz) | Slew Rate Typ (V/ms) | ENOISE 0,1 Hz tot 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC van VOS Typ (μV/°C) | IB-type (pA) | AVO Typ (dB) | CMRR Typ (dB) | Invoer van spoor naar spoor | Spoor-naar-spoor-uitvoer | Pakket | Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | - Nee, niet echt. | 2.1 ~ 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Ja, dat klopt. | - Ja, dat klopt. |
SC70-5, SOT-23-5
|
Algemene doeleinden Laagvermogen
|
|
| 4 | SGM324 | 60 | - Nee, niet echt. | 2.1 ~ 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
Algemene doeleinden Laagvermogen
|
|
| 2 | SGM358 | 60 | - Nee, niet echt. | 2.1 ~ 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8, MSOP-8, DIP-8
|
Algemene doeleinden Laagvermogen
|
|
| 1 | SGM8038-1 | 6 | - Nee, niet echt. | 1.4 tot 5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5,SC70-5,SOIC-8
|
Hoge nauwkeurigheid, in- en uitvoer van spoor naar spoor
|
| 2 | SGM8038-2 | 6 | - Nee, niet echt. | 1.4 tot 5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-8, SOIC-8, TDFN-2×2-8L
|
Hoge nauwkeurigheid, in- en uitvoer van spoor naar spoor
|
| 1 | SGM8049-1 | 2.5 | - Nee, niet echt. | 1.8 tot 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
| 2 | SGM8049-2 | 2.5 | - Nee, niet echt. | 1.8 tot 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-8, SOIC-8
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
| 4 | SGM8049-4 | 2.5 | - Nee, niet echt. | 1.8 tot 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Ja, dat klopt. | - Ja, dat klopt. |
TSSOP-14
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
| 1 | SGM8210-1 | 50 | - Nee, niet echt. | 3.3 tot en met 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5,SC70-5
|
Hoogspanning, Micro Power, Precision
|
| 2 | SGM8210-2 | 50 | - Nee, niet echt. | 3.3 tot en met 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
Hoogspanning, Micro Power, Precision
|
| 4 | SGM8210-4 | 50 | - Nee, niet echt. | 3.3 tot en met 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14
|
Hoogspanning, Micro Power, Precision
|
| 1 | SGM8240-1 | 2.8 | - Nee, niet echt. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Ja, dat klopt. | - Ja, dat klopt. |
SC70-5, SOT-23-5
|
Hoogspanning, Micro Power, Precision
|
| 2 | SGM8240-2 | 2.8 | - Nee, niet echt. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Ja, dat klopt. | - Ja, dat klopt. |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
Hoogspanning, Micro Power, Precision
|
| 4 | SGM8240-4 | 2.8 | - Nee, niet echt. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14
|
Hoogspanning, Micro Power, Precision
|
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en lucht- en ruimtevaart/verdedigingssystemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Deze oplossing toont de toepassing van geïntegreerde schakelingen in smartphones en tablets.
