Operationele versterkers met hoge spanning, rail-to-rail uitgang, geïntegreerde schakeling IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM8271/8272/8274 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanning: | 40V | Het Voltagewaaier van de input Gemeenschappelijke Wijze: | (-VS) - 0,1V tot (+VS) - 1,5V |
|---|---|---|---|
| Ingangs-/uitgangsspanningsbereik: | (-VS) - 0,3V tot (+VS) + 0,3V | Differentieel Inputvoltage: | 1,5 V |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65℃ aan +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| MM (SGM8271/2): | 150 V | MM (SGM8274): | 300V |
| Bedrijfstemperatuurbereik: | -40 ℃ tot +85 ℃ | ||
| Markeren: | operationele versterkers met hoge spanning,hv op amp ic,operationele versterker met hoge spanning |
||
Productomschrijving
Hoogspanning Rail-to-RailOutput Operational Amplifiers Integrated Circuit IC

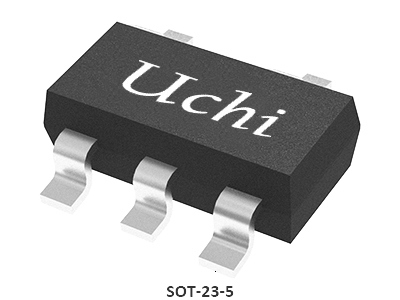

De SGM8271 (eenvoudig), SGM8272 (dubbel) en SGM8274 ((quad) zijn hoogspanningsoperatieve versterkers, die kunnen werken van 4,5V tot 36V enkelvoeding of van ±2,25V tot ±18V dubbele voeding.Ze leveren een breed inlaatspanningsbereik voor de gemeenschappelijke modus en schommelingen van spanning van spoor naar spoor..De SGM8271/2/4 biedt een hoge slagsnelheid, een lage verschuiving, drift en bias current. De SGM8271 is verkrijgbaar in de Green SOT-23-5, MSOP-8 en SOIC-8 pakketten.De SGM8272 is verkrijgbaar in de Green SOIC-8 en MSOP-8 pakketten.De SGM8274 is verkrijgbaar in de Green SOIC-14 en TSSOP-14 verpakkingen.
Belangrijkste kenmerken
• Rail-to-Rail-output
• Breed inlaatspanningsbereik voor gemeenschappelijke modus
• Lage offsetspanning: 3mV (MAX)
• Laag Input Bias Current
• Laag Input Offset-stroom
• lage stilstandstroom: 150 μA/versterker
• Uitgangskortsluitbescherming• Hoge invoerimpedantie
• Hoge slewrate: 7V/μs
• Kleine verpakkingen:SGM8271 verkrijgbaar in groene SOT-23-5, MSOP-8 en SOIC-8 pakkettenSGM8272 verkrijgbaar in groene MSOP-8 en SOIC-8 pakkettenSGM8274 verkrijgbaar in groene TSSOP-14 en SOIC-14 pakketten
Toepassingen
Sensor met hoge impedantie
Precieze instrumentatie
Versterker van fotodioden
Fase-gesloten lusfilter
Hoogwaardige, professionele audio
Medisch
ATE
DAC-uitgangsversterker
Precieze instrumentatie
Versterker van fotodioden
Fase-gesloten lusfilter
Hoogwaardige, professionele audio
Medisch
ATE
DAC-uitgangsversterker

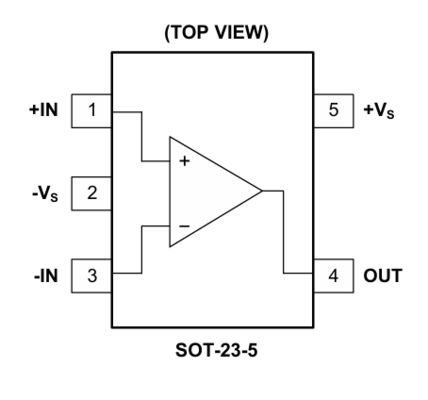

Pinconfiguratie
Productkeuzegids
| Versterkers per verpakking | Deelnummer | IQ/Amp Typ (μA) | Afsluiting | VCC(V) | GBP Typ (kHz) | Slew Rate Typ (V/ms) | ENOISE 0,1 Hz tot 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC van VOS Typ (μV/°C) | IB-type (pA) | AVO Typ (dB) | CMRR Typ (dB) | Invoer van spoor naar spoor | Spoor-naar-spoor-uitvoer | Pakket | Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | - Nee, niet echt. | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | - Nee, niet echt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8, MSOP-8
|
1.4MHz, 7V/μs, Low Power, Rail-to-Rail Output
|
|
| 2 | SGM8272 | 150 | - Nee, niet echt. | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | - Nee, niet echt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
1.4MHz, 7V/μs, Low Power, Rail-to-Rail Output
|
|
| 4 | SGM8274 | 150 | - Nee, niet echt. | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | - Nee, niet echt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
1.4MHz, 7V/μs, Low Power, Rail-to-Rail Output
|
|
| 1 | SGM8521 | 5.5 | - Nee, niet echt. | 2.1 ~ 5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8
|
Laag biasstroom, micro-energie, in- en uitgang van spoor naar spoor
|
|
| 2 | SGM8522 | 5.5 | - Nee, niet echt. | 2.1 ~ 5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
Laag biasstroom, micro-energie, in- en uitgang van spoor naar spoor
|
|
| 4 | SGM8524 | 5.5 | - Nee, niet echt. | 2.1 ~ 5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
Laag biasstroom, micro-energie, in- en uitgang van spoor naar spoor
|
|
| 1 | SGM8531 | 18 | - Nee, niet echt. | 2.1 ~ 5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8
|
Laag biasstroom, micro-energie, in- en uitgang van spoor naar spoor
|
|
| 2 | SGM8532 | 18 | - Nee, niet echt. | 2.1 ~ 5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
Laag biasstroom, micro-energie, in- en uitgang van spoor naar spoor
|
|
| 4 | SGM8534 | 18 | - Nee, niet echt. | 2.1 ~ 5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
Laag biasstroom, micro-energie, in- en uitgang van spoor naar spoor
|
|
| 1 | SGM8535 | 80 | - Nee, niet echt. | 1.8 tot 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nee, niet echt. | - Ja, dat klopt. |
SOT-23-5, SC70-5, SOIC-8, MSOP-8
|
1.5MHz, 1.8V, Unity-Gain Stabil, Rail-to-Rail Output
|
|
| 2 | SGM8536 | 80 | - Nee, niet echt. | 1.8 tot 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nee, niet echt. | - Ja, dat klopt. |
SOIC-8,MSOP-8
|
1.5MHz, 1.8V, Unity-Gain Stabil, Rail-to-Rail Output
|
|
| 1 | SGM8537 | 80 | - Ja, dat klopt. | 1.8 tot 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nee, niet echt. | - Ja, dat klopt. |
SOT-23-6, SOIC-8, MSOP-8
|
1.5MHz, 1.8V, Unity-Gain Stabil, Rail-to-Rail Output
|
|
| 4 | SGM8538 | 80 | - Nee, niet echt. | 1.8 tot 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nee, niet echt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
1.5MHz, 1.8V, Unity-Gain Stabil, Rail-to-Rail Output
|
|
| 1 | SGM8541 | 46 | - Nee, niet echt. | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5, SOIC-8,SC70-5
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
|
| 2 | SGM8542 | 46 | - Nee, niet echt. | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-8,MSOP-8,TSSOP-8
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
|
| 1 | SGM8543 | 48 | - Ja, dat klopt. | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-6, SOIC-8
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
|
| 4 | SGM8544 | 46 | - Nee, niet echt. | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | - Ja, dat klopt. | - Ja, dat klopt. |
SOIC-14, TSSOP-14
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
|
| 1 | SGM8545 | 48 | - Nee, niet echt. | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | - Ja, dat klopt. | - Ja, dat klopt. |
SOT-23-5
|
Pico Amp Input Current, Micro Power, Rail-to-Rail Input en Output
|
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en lucht- en ruimtevaart/verdedigingssystemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Deze oplossing toont de toepassing van geïntegreerde schakelingen op medisch gebied - monitors.
