Micro-Power, CMOS Input, RRIO, 1.4V, Push-Pull OutputComparator met slot ingeschakelde geïntegreerde schakel IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM8703 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanning: | 6V | VIN-differentie: | ±2,5V |
|---|---|---|---|
| Voltage bij Input-output spelden: | . (-VS) - 0,3V tot (+VS) + 0,3V | Differentieel Inputvoltage: | 1,5 V |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65℃ aan +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 3000V |
| mm: | 400V | Bedrijfstemperatuurbereik: | -40 ℃ tot +85 ℃ |
Productomschrijving
Micro-Power, CMOS Input, RRIO, 1.4V, Push-Pull OutputComparator met slot ingeschakelde geïntegreerde schakel IC
De SGM8703 is een enkelvoudige CMOS-comparator voor spoor-naar-spoor-invoer met een typische 300nA ultralage voedingsstroom.en is gegarandeerd te werken op 1.4V, 2.5V en 5.0V. Deze functie is geschikt voor toepassingen op batterij. De SGM8703 is geoptimaliseerd voor micro-power, single-supply operation.De push-pull-uitgangsfase ondersteunt de schommeling van de uitgangsspanning van spoor naar spoor en maakt het mogelijk om te werken met een absoluut minimaal stroomverbruik bij het rijden van een capacitieve of resistieve belasting.De SGM8703 is ook verkrijgbaar in een groen SOT-23-6 pakket.Het kleine pakket maakt dit apparaat ideaal voor gebruik in handheld-elektronica en mobiele telefoontoepassingen.Het is geschikt voor een temperatuur van -40°C tot +85°C.
Belangrijkste kenmerken
● Ultralage stilstaande stroom: 300nA (TYP) bij VS = 1,4 V
● Een breed spanningsbereik bij één stroomvoorziening: 1,4 V tot 5,5 V
● Typische 6 μs verspreidingsvertraging bij VS = 1,4 V
● De sluiting is inbegrepen
● Invoer en uitvoer van spoor naar spoor
● Push-Pull Output Current Drive:19mA (TYP) bij VS = 5V
● Werktemperatuurbereik van -40°C tot +85°C

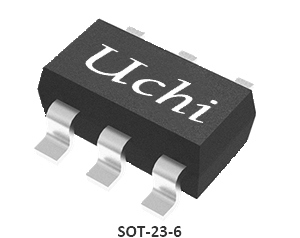

● Verkrijgbaar in een groen SOT-23-6 pakket
Toepassingen
Draagbare en op batterijen aangedreven toepassingen
Alarm- en bewakingscircuits
Mobiele telefoons
RC-timers
Elektronica voor de hand
Vensterdetectoren
IR-ontvanger
Alarm- en bewakingscircuits
Mobiele telefoons
RC-timers
Elektronica voor de hand
Vensterdetectoren
IR-ontvanger
Pinconfiguratie
Productkeuzegids
| Versterkers per verpakking | Deelnummer | IQ/Amp Typ (μA) |
Sluiting
Inzetten
|
VCC(V) |
Inzetten
Maximaal @ 25°C(mV) |
tPD, H tot L
@VCC = 5V(μs) |
tPD, L tot H
@VCC = 5V
(μs)
|
Logisch.
Output |
Referentie
Output
(V) |
Tijd om op te staan.
@VCC = 5V
(ns) |
Herfsttijd
@VCC = 5V(ns) |
Pakket | Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8701 | 350 | - Nee, niet echt. | 1.4 tot 5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
Ultra laag vermogen, push-pull, klein pakket
|
| 1 | SGM8702 | 350 | - Nee, niet echt. | 1.4 tot 5.5 | 3 | 6 | 33 |
Open afvoer (PFET)
|
NA | 85 | NA |
SOT-23-5,SC70-5
|
Ultra laag vermogen, PFET open afvoer, klein pakket
|
| 1 | SGM8703 | 350 | - Ja, dat klopt. | 1.4 tot 5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOT-23-6
|
Sluiting mogelijk, ultra laag vermogen, push-pull, klein pakket
|
| 1 | SGM8704 | 350 | - Ja, dat klopt. | 1.4 tot 5.5 | 3 | 6 | 33 |
Push-Pull & Invert
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
Vergrendeling, ultra laag vermogen, push-pull en omvormer
|
| 2 | SGM8705 | 350 | - Nee, niet echt. | 1.4 tot 5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
Ultra laag vermogen, push-pull
|
| 1 | SGM8706 | 2300 | - Ja, dat klopt. | 1.8 tot 5.5 | 3 | 5.6 | 30 |
Push-Pull
|
1.2 | 40 | 30 |
SOIC-8,SOT-23-8,SOT-23-6
|
Interne referentie, vergrendeling, ultra laag vermogen, druk-trek
|
| 1 | SGM8707 | 350 | - Nee, niet echt. | 1.4 tot 5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
Ultra laag vermogen, push-pull, klein pakket
|
| 1 | SGM8708 | 2300 | - Ja, dat klopt. | 1.8 tot 5.5 | 3 | 5.6 | 30 |
Push-Pull & Invert
|
1.2 | 40 | 30 |
SOT-23-8, SOIC-8
|
Interne referentie, vergrendeling, ultra laag vermogen, push-pull en omvormer
|
| 1 | SGM8709 | 350 | - Nee, niet echt. | 1.4 tot 5.5 | 3 | 5 |
Open afvoer (NFET)
|
NA | NA | 36 |
SOT-23-5,SC70-5
|
Ultra laag vermogen, NFET open afvoer, klein pakket
|
|
| 1 | SGM8710 | 2300 | - Ja, dat klopt. | 1.8 tot 5.5 | 3 | 5.6 |
Open afvoer (NFET)
|
1.2 | NA | 30 |
SOT-23-8, SOT-23-6
|
Interne referentie, sluitingsactiviteit, ultra laag vermogen, NFET open afvoer
|
|
| 1 | SGM8711 | 2300 | - Nee, niet echt. | 1.8 tot 5.5 | 3 | 5.6 | 30 |
Push-Pull
|
1.2 | 40 | 30 |
UDFN-1.6×1.6-6L
|
Kleine verpakking, interne referentie, ultra laag vermogen, push-pull
|
| 2 | SGM8712 | 350 | - Nee, niet echt. | 1.8 tot 5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
MSOP-8
|
Ultra laag vermogen, push-pull
|
| 1 | SGM8713A-1 | 300 | - Nee, niet echt. | 1.6 tot 5.5 | 10 |
Push-Pull
|
7 | 15 |
XTDFN-0,8×0,8-4L
|
Kleine grootte, nano kracht, push-pull
|
|||
| 1 | SGM8713B-1 | 300 | - Nee, niet echt. | 1.6 tot 5.5 | 10 | 3 | 5 |
Open afvoer (NFET)
|
15 |
XTDFN-0,8×0,8-4L
|
Kleine grootte, nano-kracht, open afvoer
|
||
| 1 | SGM8714A-1 | 300 | - Nee, niet echt. | 1.6 tot 5.5 | 10 |
Push-Pull
|
6 | 6 |
XTDFN-1×1-6L
|
Kleine grootte, nano kracht, push-pull
|
|||
| 1 | SGM8714B-1 | 300 | - Nee, niet echt. | 1.6 tot 5.5 | 10 | 4 | 6 |
Open afvoer (NFET)
|
6 |
XTDFN-1×1-6L
|
Kleine grootte, nano-kracht, open afvoer
|
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en lucht- en ruimtevaart/verdedigingssystemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Voor hulp bij het selecteren van het juiste product kunt u contact opnemen met onze technische ondersteuning.
Wilt u meer details over dit product weten
