8 Kanalen, 8-Bit Digitaal-naar-Analoog Converter met Uitgangs Operationele Versterker Geïntegreerde Schakeling IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM5347-8 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| VCC: | -0,3V tot 6,5V | De waaier van het inputvoltage, VIN: | -0,3V tot VCC + 0,3V |
|---|---|---|---|
| Soic-16: | 90℃/W | Tssop-16: | 120℃/W |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65℃ aan +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
Productomschrijving
8 kanalen, 8-bits digitale-analoog converter met uitgang Operational Amplifier Integrated Circuit IC
De SGM5347-8 beschikt over 8 kanalen van 8-bit digitale-analoge converter (DAC) met uitgangsversterker.De digitale gegevens worden ingevoerd via een seriële linkbusDe SGM5347-8 biedt de mogelijkheid om met een ketting te werken.die meerdere SGM5347-8s gelijktijdig kan updaten met behulp van een enkele seriële interfaceDe SGM5347-8 is verkrijgbaar in de Green SOIC-16 en TSSOP-16 verpakkingen en werkt bij een omgevingstemperatuur van -40°C tot +125°C.
Belangrijkste kenmerken
● Laag energieverbruik (0,5 mW/CH)
● Integratie van 8 kanalen van 8-bits DAC
● Ingebouwde analoge uitgangsversterker:Sink/Source Current met kortstroomregeling
● Operatie Daisy-Chain
● 8 kanalen worden tegelijkertijd bijgewerkt
● Onafhankelijke kanaal-afstotingsfunctie ¥ 0,6 μA (TYP) ICC voor afstotingsmodus
● Het bereik van de D/A-conversie kan onafhankelijk worden ingesteld door de stroomtoevoer voor MCU-interface en operationele versterker en de stroomtoevoer voor DAC te scheiden
● Kan rechtstreeks worden bestuurd door een 3V MCU
● Power-on reset: Output reset naar GND
● Seriële gegevensinvoer: tot 2,5 MHz
● Spanningsbereik van de voeding: 2,8 V tot 5,5 V

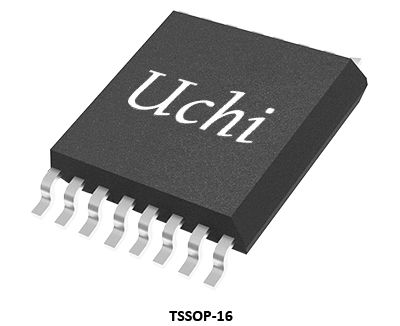

● Beschikbaar in de groene SOIC-16 en TSSOP-16pakketten
Toepassingen
Sensor met hoge impedantie
Precieze instrumentatie
Versterker van fotodioden
Fase-gesloten lusfilter
Hoogwaardige, professionele audio
Medisch
ATE
DAC-uitgangsversterker
Precieze instrumentatie
Versterker van fotodioden
Fase-gesloten lusfilter
Hoogwaardige, professionele audio
Medisch
ATE
DAC-uitgangsversterker

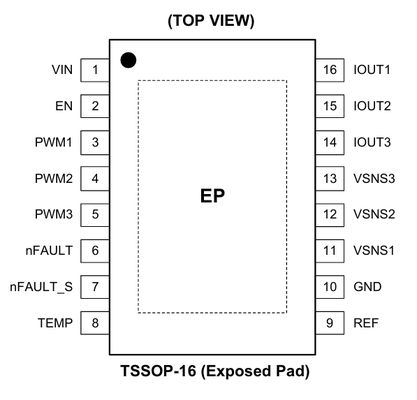

Pinconfiguratie
Productkeuzegids
| Deelnummer |
Resolutie
(Bits)
|
Actualisatiepercentage
(SPS)
|
Output
Kanalen |
Uitgangsspanning
Bereik
(V)
|
Referentie
|
VDD
(V)
|
INL
(LSB)
|
DN
(LSB) |
Offsetfout
(mV)
|
Fout van de winst
(% van de FSR)
|
Gain Drift
(ppm/°C)
|
Output-afwikkelingstijd
(μs)
|
Werken
Ik...Q
(μA)
|
Afsluiting
Ik...Q
(μA)
|
Werken
Temperatuur
Bereik (°C)
|
Pakket
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K. | 8 |
0 ~ VREF
|
Externe
|
2.8 tot 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 tot +125
|
SOIC-16, TSSOP-16
|
8 kanalen, 8-bits DAC met uitgangsoperatieve versterker
|
| SGM5347-10 | 10 | 83K. | 8 |
0 ~ VREF
|
Externe
|
2.8 tot 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 tot +125
|
SOIC-16, TSSOP-16
|
8 kanalen, 10-bits DAC met uitgangsoperationeel versterker
|
| SGM5347-12 | 12 | 77k. | 8 |
0 ~ VREF
|
Externe
|
2.8 tot 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 tot +125
|
SOIC-16, TSSOP-16
|
8 kanalen, 12-bits DAC met uitgangsoperatieve versterker
|
| SGM5348-8 | 8 | 200 duizend. | 8 |
0 ~ VREF
|
Externe
|
2.8 tot 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 tot +125
|
TSSOP-16
|
8 kanalen, 8-bits DAC met uitgangsoperatieve versterker
|
| SGM5348-10 | 10 | 200 duizend. | 8 |
0 ~ VREF
|
Externe
|
2.8 tot 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 tot +125
|
TSSOP-16
|
8 kanalen, 10-bits DAC met uitgangsoperationeel versterker
|
| SGM5348-12 | 12 | 140K. | 8 |
0 ~ VREF
|
Externe
|
2.8 tot 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 tot +125
|
TSSOP-16,TQFN-3×3-16L
|
8 kanalen, 12-bits DAC met uitgangsoperatieve versterker
|
| SGM5349-16 | 16 | 140K. | 8 |
0 ~ VREF
|
Externe
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 tot +125
|
TSSOP-16,TQFN-4×4-16L
|
8 kanalen, 16-bit, SPI-interface, DAC met spanningsuitgang
|
| SGM5351-16 | 16 | 140K. | 1 |
0 ~ VREF
|
Externe
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 tot +125
|
MSOP-8
|
16-bits, Ultra-Low Glitch, Voltage-Output DAC
|
| SGM5352-16 | 16 | 140K. | 4 |
0 ~ VREFH
|
Externe
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 tot +125
|
WLCSP-1.64×1.62-16B,TSSOP-16
|
16-bits, 4 kanalen, DAC met spanningsuitgang
|
| SGM5353-16 | 16 | 700K. | 1 |
0 ~ VREF- 1 LSB.
|
Externe
|
2.7 ~ 5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 tot +125
|
SOIC-8,TDFN-3×3-8L
|
16-bits, serie-invoer, spanningsuitvoer DAC
|
|
| SGM5355-16 | 16 | 140K. | 1 |
0 ~ VREF
|
Externe
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 tot +125
|
WLCSP-0.82×1.22-6B,MSOP-8
|
16-Bit, ik2C Interface, DAC-spanningsuitgang
|
| SGM71612R8 | 16 | 140K. | 8 |
0 ~ VCC
|
Intern/extern
|
2.7 ~ 5.5 | 1.8 | < 1 | 0.7 | < 0.4 | 1.5 | 5 | 800 | 0.45 |
-40 tot +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 kanalen, 16-bit, SPI-interface, DAC met spanningsuitgang
|
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en lucht- en ruimtevaart/verdedigingssystemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Deze oplossing toont de toepassing van geïntegreerde schakelingen in laptops en desktopcomputers.
Wilt u meer details over dit product weten
