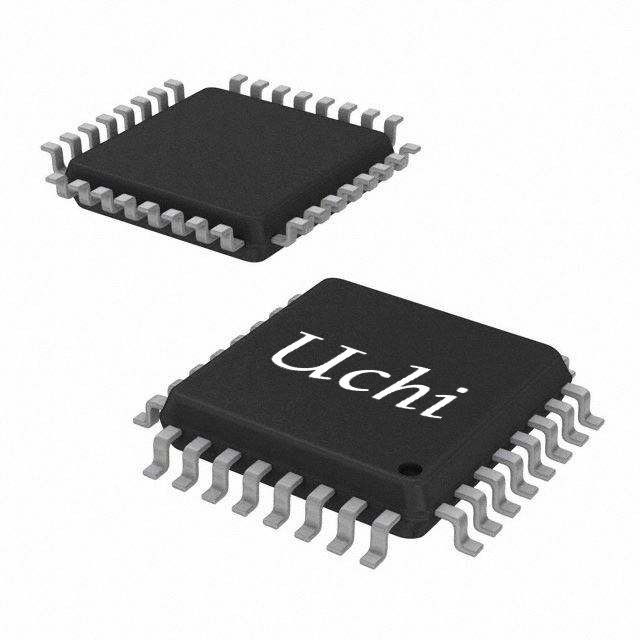

Capless 2Vrms tot 3Vrms lijndriver met instelbare winst geïntegreerde schakeling IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM8902 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanning: | -0.3V aan 6V | Invoerspanning: | VSS - 0,3V tot VDD + 0,3V |
|---|---|---|---|
| Minimale belastingsimpedantie (RL): | 600Ω | EN aan GND: | -0.3V aan VDD + 0.3V |
| VERBINDINGStemperatuur: | +150℃ | Opslagtemperatuurbereik: | -65℃ aan +150℃ |
| Loodtemperatuur (het solderen, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | mm: | 300V |
| Markeren: | 2Vrms tot 3Vrms lijnstuur-IC,een verstelbare versterking van het geïntegreerde circuit,hoogvermogend MOSFET-lijnstrijder |
||
Productomschrijving
Capless 2Vrms naar 3Vrms lijndriver met geïntegreerde schakeling IC met instelbare versterking
De SGM8902 is een 2Vrms tot 3Vrms pop/click-free stereo lijndriver. Het apparaat is ideaal voor toepassingen met enkele voeding. Het doploze ontwerp kan DC-blokkeercondensatoren elimineren, waardoor er minder componenten nodig zijn en de kosten lager zijn. De SGM8902 heeft differentiële ingangen en is in staat 2 Vrms naar een belasting van 2,5 kΩ te sturen met een voedingsspanning van 3,3 V. Ingebouwde uitschakelcontrole helpt ook bij pop/klik-vrije aan/uit-bediening. De versterking kan door gebruikers worden ingesteld van ±1V/V tot ±10V/V via externe versterkingsweerstanden, waardoor ook een 2e-orde laagdoorlaatfilter kan worden geïmplementeerd als aanvulling op de SOC- en DAC-converters. De SGM8902 heeft geen voeding nodig. Een geïntegreerde laadpomp genereert een negatieve voedingsrail van 2 Vrms die zorgt voor een zuivere, pop/klik-vrije grondcompensatie. De SGM8902 is verkrijgbaar in een groen TSSOP-14-pakket. Het werkt bij een omgevingstemperatuurbereik van -40℃ tot +85℃
Belangrijkste kenmerken
● Voedingsspanningsbereik: 3V tot 5,5V
● Uitgangsspanning in belasting van 2,5 kΩ
2Vrms bij 3,3V voedingsspanning
3Vrms bij 5V voedingsspanning
● Kaploze structuur
Pop-/klikvrij
Elimineert uitgangs-DC-blokkeercondensatoren
Biedt een vlakke frequentierespons
● Differentiële ingangen
● Laag geluidsniveau en THD
SNR = 114dB (TYP)
VN = 5,5μVrms (TYP)
THD+N = 0,001% (f = 1 kHz)
● -40℃ tot +85℃ Bedrijfstemperatuurbereik

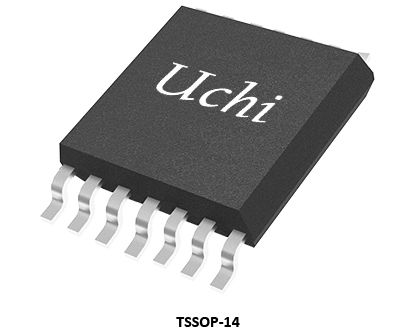

● Verkrijgbaar in een groen TSSOP-14-pakket
Toepassingen
LCD-TV
Settopbox
Thuisbioscoop
Blue-Ray dvd-spelers
Settopbox
Thuisbioscoop
Blue-Ray dvd-spelers
Typisch bedieningscircuit
Pin-configuraties
Pin-configuraties
Gids voor productselectie
| Onderdeelnummer | Uitgangsspanning
RL = 2,5kΩ
THD = 1%, VCC = 5,0 V
|
Uitgangsspanning
RL = 2,5kΩ
THD = 1%, VCC = 3,3V
|
Stereo
of
Mono
|
Vcc
(V)
|
Differentieel
Invoer
|
Afsluiten
Logica
|
Afsluiten
Huidig
(μA)
|
Klik-Pop
Onderdrukking
|
Pakket
|
Functies |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3,05 Vms | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Ja |
Actief laag
|
130 | Ja |
TSSOP-14
|
600ΩAudiolijnstuurprogramma
|
| SGM8903 | 3,05 Vms | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Ja | Actief laag | 130 | Ja |
TSSOP-14
|
600ΩAudio Line Driver met UVP-functie
|
| SGM8904 | 3,05 Vms | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Nee | Actief laag | 130 | Ja |
MSOP-10
|
600ΩAudio Line Driver met UVP-functie
|
| SGM8905 | 3,05 Vms | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Nee | Actief laag | 130 | Ja |
MSOP-10 (blootgestelde pad)
|
600ΩAudio Line Driver met UVP-functie |
| SGM8909 | 3,05 Vms† | 2,05 Vms† | Stereo | 3,0 ~ 5,5 | Nee | Actief laag | 3400 | Ja | TSSOP-14 |
Audio Line Driver met aan/uit-timingbediening
|
| SGM89000 | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Ja | Actief laag | 130 | Ja | TSSOP-14 | 600ΩAudio Line Driver met UVP-functie | |
| SGM89111 | 3,05 Vms | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Ja | Actief laag | Ja | TSSOP-20 |
Audiolijnstuurprogramma met videostuurprogramma
|
|
| SGM89112 | 3,05 Vms | 2,05 Vms | Stereo | 3,0 ~ 5,5 | Nee | Actief laag | Ja | TSSOP-16 | Audiolijnstuurprogramma met videostuurprogramma |
Opmerking: † RL= 600Ω
Geïntegreerde schakelingen (IC's) vormen de basis van moderne elektronica en bieden een klein formaat, een laag stroomverbruik, krachtige prestaties en hoge betrouwbaarheid. Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, auto-elektronica, medische apparatuur en ruimtevaart-/defensiesystemen.
Uchi Electronics biedt hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automobielsector, communicatie, computers, consumentenelektronica en toepassingen voor medische apparatuur.
Deze oplossing demonstreert de toepassing van geïntegreerde schakelingen in laptops en desktopcomputers. Neem voor hulp bij het selecteren van het juiste product contact op met ons technische ondersteuningsteam.
