12-invoer, 9-uitvoer video schakelaar matrix met uitgangsdrivers, invoer klem, en Bias Circuitry Integrated Circuit IC
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM6501 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanningsbereik (DC): | -0.3V aan 6V | Analoge en digitale ingangs-/uitgangsspanningsbereik: | -0,3V tot VCC + 0,3V |
|---|---|---|---|
| Outputstroom per Kanaal: | 40 mA (maximaal) | VERBINDINGStemperatuur: | +150℃ |
| Opslagtemperatuurbereik: | -65℃ aan +150℃ | Loodtemperatuur (het solderen, 10s): | +260℃ |
| HBM (SSOP-28): | 8 000 V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000v | mm: | 400V |
| Markeren: | 12-invoer video-switch matrix IC,9-uitgangsvideoschakelaar met stuurprogramma's,met een vermogen van niet meer dan 50 W |
||
Productomschrijving
12-invoer, 9-uitvoer video schakelaar matrix met uitgangsdrivers, invoer klem, en Bias Circuitry Integrated Circuit IC
De SGM6501 is een video-switch matrix met 12 ingangskanalen en 9 uitgangskanalen.en het ondersteunt een input naar een output of een input naar meer outputs schakelenDe routingkaart is geconfigureerd door middel van een I2C-compatibele serieinterface. De SGM6501 heeft de ingangsclampfunctie en biascircuitry, de ingangsclamp of biasmodus is selecteerbaar via de I2C-interface.Geïntegreerde klem wordt ondersteund door elke invoerDe functie is om het synclevel van de video-uitgang op ongeveer 600mV in te stellen. Als het syncsignaal (Chroma,Pb, Pr) afwezig is, wordt de ingang vervormd met ongeveer 1,3 V, wat het centrum van het ingangsspanningsbereik is.De SGM6501 is verkrijgbaar in de groene SSOP-28 en TSSOP-28 verpakkingenHet werkt bij een omgevingstemperatuur van -40°C tot +85°C.
Belangrijkste kenmerken
● Spanningsbereik voor een enkele voeding: 3,1 V tot 5,5 V
● 12 × 9 Crosspoint Switch Matrix
● Ondersteunt standaarddefinitie (SD), ProgressiveScan (PS) en High Definition (HD) video
● -3dB Bandbreedte: 84MHz
● Laag overspel: -74 dB bij 1 MHz
● Programmeerbare opties: 6dB, 7dB, 8dB of 9dB
● Input Bias Circuitry en Input Clamp Function
● Ondersteunt I2C-seriële interface
● 75Ω-uitgangsdrivers met dubbele belasting
● AC- of DC-gekoppelde ingangen en uitgangen

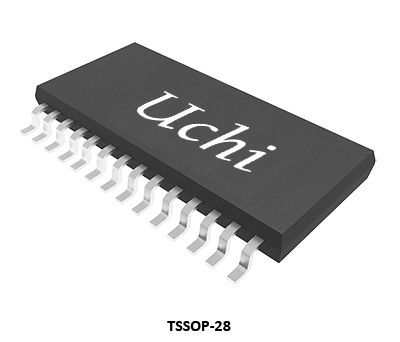

● Beschikbaar in de groene SSOP-28 en TSSOP-28pakketten
Toepassingen
Beveiliging en bewaking.
Televisie en HDTV
Automobiele entertainmentsystemen
Mediacentra
Video routing
Kabel- en satelliet-set-topboxen
Televisie en HDTV
Automobiele entertainmentsystemen
Mediacentra
Video routing
Kabel- en satelliet-set-topboxen
Pinconfiguraties & Pinbeschrijving
Productkeuzegids
| Deelnummer | Type |
Vcc
(V)
|
Bandbreedte
@-3dB
(MHz)
|
Controle
Interface
|
RON
(Ω)
|
RON
Vlakheid
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
Overstroom
Type
(dB)
|
Injectie van lading
Type
(pC)
|
Pakket
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12x9 | 3.1 ~ 5.5 | 84 |
Ik...2C |
- 74 |
SSOP-28, TSSOP-28
|
12x9, gebufferd
|
|||||
| SGM6502 | 8x6 | 3.1 ~ 5.5 | 88 |
Ik...2C |
- 77 |
TSSOP-24
|
8x6, geboufferd
|
|||||
| SGM6503 | 1.8 tot 5.5 | 400 |
Invoer/uitvoer |
3.5/0.45 | 12/185 | - 80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F Swap
|
|||
| SGM6504 | (2:2) × 4 | 1.8 tot 5.5 | 400 | Invoer/uitvoer | 12 | 3.5 | 12 | - 80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, passieve swap
|
|
| SGM6505 | (1:2) × 6 | 2 tot 5 | 450 | Invoer/uitvoer | 8.5 | 4.5 | 15 | 4/9 | - 55 | 1.2 |

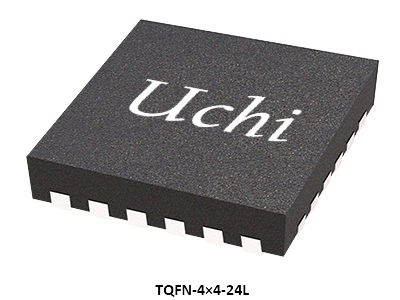

TSSOP-24,TQFN-4×4-24L
|
Zes kanalen 1:2 multiplexer
|
| SGM6510 | 16x4 | 2.7 ~ 5.5 | 120 | Ik...2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, passief
|
|
| SGM6511 | 16 × 8 | 2.7 ~ 5.5 | 120 | Ik...2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, passief
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | Invoer/uitvoer | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8) × 2 | 3.3~13.2 | 135 | Invoer/uitvoer | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
Dual 1:8, Multiplexer
|
| SGM6514 | 16 × 8 | 2.7 ~ 5.5 | 250 | Ik...2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
High Speed, 16x8, passief, I2C Interface
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | Invoer/uitvoer | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16 × 8 | 4.5 tot 13.2 | 45 | Invoer/uitvoer | 40 | 65 | 25 | - 47 |
LQFP-10×10-44L
|
16×8, passief
|
||
| SGM65231 | SPST × 8 | 2.3~3.6 | 500 | Invoer/uitvoer | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8-bits SPST, laagspanning, high bandwidth bus switch
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | Invoer/uitvoer | 11 | 26 | 13 | - 60 |
LQFP-14×14-100L
|
Hoge snelheid, 32-bit 2:1 bus multiplexer
|
||
| SGM6533 | (1:3) × 3 | 2.5 tot 5.5 | 350 | Invoer/uitvoer | 7 | - 60 |
TQFN-3×3-20L,TSSOP-20
|
High Speed, 3-1:3 Multiplexer
|
||||
| SGM7220 | Type C | 2.7 ~ 5 | In / uit,Ik...2C |
UTMFN-1.6×1.6-12L
|
USB-type-C-configuratie, kanaallogic en poortcontrole
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~4.3 | 380/400 | Invoer/uitvoer | 4/9 | 18 | 7 | - 90 |
UQFN-2.2×1.4-12L
|
Hoge snelheid, 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | Invoer/uitvoer | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, differentieel 2-kanaal, 2:1 Multiplexer/Demultiplexer-schakelaars
|
