Logische IC's 1-bit bidirectionele spanningsniveau-vertaler met automatische richtingssensoren
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | UCHI |
| Certificering: | Completed |
| Modelnummer: | SGM4554 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 pccs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard |
| Levertijd: | 3 weken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 5000 pccs |
|
Gedetailleerde informatie |
|||
| Voedingsspanning VCCA, VCCBRaai: | -0.3V aan 6V | Ingangsspanningsbereik, VI(1): | -0.3V aan 6V |
|---|---|---|---|
| De stroom van de inputklem, IIK (VI < 0): | -50mA | Uitgangsklemstroom, IOK (VO < 0): | -50mA |
| Ononderbroken outputstroom, IO: | ±50mA | VERBINDINGStemperatuur: | +150℃ |
| Opslagtemperatuurbereik: | -65℃ aan +150℃ | Loodtemperatuur (het solderen, 10s): | +260℃ |
| HBM: | 4000V | mm: | 400V |
| Markeren: | met een vermogen van niet meer dan 50 W,automatische richtingsgevoelige logica-IC,hoogvermogen MOSFET-spanningsomzetter |
||
Productomschrijving
Logische IC's 1-bit bidirectionele spanningsniveau-vertaler met automatische richtingssensoren
De SGM4554 is een 1-bits, niet-omdraaiende, bidirectionele spanningsniveauvertaler met twee onafhankelijk configureerbare voedingslijnen.De A- en B-poortlijnen volgen respectievelijk de VCCA-toevoer en de VCCB-toevoerHet apparaat biedt een bi-directionele omrekeningsfunctie tussen de verschillende spanningsnodes (waaronder 1,2V, 1,5V, 1,8V, 2.5V, 3.3V en 5V).De SGM4554 heeft een output enable (OE) -functie, die de uitgangsstaten regelt.De OEs dient via een pull-down weerstand verbonden te zijn met de GNDDe SGM4554 is verkrijgbaar in de groene UTDFN-1.45×1-6Land en SC70-6verpakkingen.Het werkt bij een omgevingstemperatuur van -40°C tot +85°C.
Belangrijkste kenmerken
● Spanningsbereik van de voeding (VCCA ≤ VCCB)
A-poort: 1,2 V tot 5,0 V
B-poort: 1,65 V tot 5,5 V
● Ondersteuning van VCCA- of VCCB-isolatie
Wanneer VCCA of VCCB laag is, gaat het apparaat in de modus Power-Down
● OE-invoercircuit verwezen naar VCCA
● Ondersteunt de gedeeltelijke stroomvermindering
● Ondersteuning van Push-Pull Output
● Een laag energieverbruik
● Werktemperatuurbereik van -40°C tot +85°C

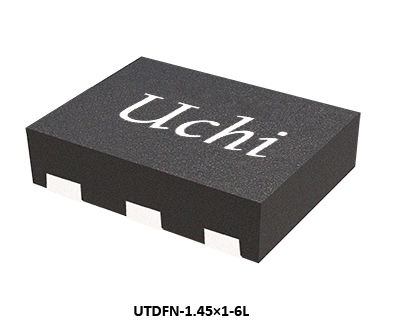

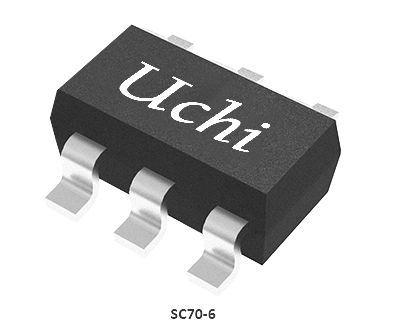

● Verkrijgbaar in groene UTDFN-1.45×1-6L en SC70-6 pakketten
Toepassingen
Universale asynchrone ontvanger/zender
Algemene doeleinden I/O (GPIO)
Algemene doeleinden I/O (GPIO)
Typische toepassing
Pinconfiguratie
PinnetjeBeschrijving
Productkeuzegids
|
Vertalers
per
Pakket
|
Deelnummer |
Gegevens
Het percentage
(Mbps)
|
Vcc
(V)
|
VL
Bereik
(V)
|
VCCA
Bereik
(V)
|
VCCB
Bereik
(V)
|
Tweerichtings
|
VCC
Afsluiting
Invoer/uitvoer staat
|
Afsluiting van ICC
Maximaal
(μA)
|
Logisch.
Output
|
Pakket
|
Kenmerken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2 tot 5.0 | 1.65 tot 5.5 | - Ja, dat klopt. | Hi-Z | 10 | Push-Pull |
SC70-6,UTDFN-1.45×1-6L
|
GPIO-niveauswissel
|
||
| 1 | SGM4555 | 2.7 ~ 5.5 | 1.4 tot 5.5 | - Ja, dat klopt. | Laag |
TQFN-2×2-12L,TQFN-3×3-16L
|
Kaartinterface
|
|||||
| 2 | SGM4556 | 100 | 1.2 tot 5.0 | 1.65 tot 5.5 | - Ja, dat klopt. | Hi-Z | 10 | Push-Pull |
SOT-23-8,XTDFN-1.4×1-8L
|
GPIO-niveauswissel
|
||
| 2 | SGM4558 | 2.7 ~ 5.5 | 1.4 tot 5.5 | - Ja, dat klopt. | Laag | 2 |
XTDFN-1.35×1-8L
|
SIM-/Smart Card-interface
|
||||
| 1 | SGM4560 | 3.3 tot 5.5 | 1.6 tot 5.5 | - Ja, dat klopt. | Laag | 8 |
TSSOP-14
|
Interface van de CA-kaart
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6 tot 5.5 | - Ja, dat klopt. | Laag |
MSOP-10
|
HDMI-interface
|
|||||
| 4 | SGM4563 | 100 | 1.2 tot 5.5 | 1.65 tot 5.5 | - Nee, niet echt. | Hi-Z | 5 | Push-Pull |
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
SPI-bus of UART-interface
|
||
| 4 | SGM4564 | 100 | 1.2 tot 5.5 | 1.65 tot 5.5 | - Ja, dat klopt. | Hi-Z | 12/9 | Push-Pull |
Voor de toepassing van de in bijlage I vermelde voorschriften wordt het gebruik van de in bijlage I vermelde systemen als bedoeld in punt 2 van bijlage I, onder a), van bijlage II, van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad van 16 december 2006 tot vaststelling van de voorschriften voor het gebruik van de systemen voor het in de handel brengen van chemische stoffen (hierna "systemen voor het in de handel brengen van chemische stoffen" genoemd), van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad) en van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad van 16 maart 2006 tot vaststelling van de voorschriften voor het in de handel brengen van chemische stoffen (hierna "systemen voor het in de handel brengen van chemische stoffen" genoemd) vastgesteld.
|
GPIO-niveauswissel
|
||
| 1 | SGM4565 | 1.08 tot 1.98 | 1.62 tot 3.6 | - Ja, dat klopt. | Laag | Open afvoer |
UTMFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
Simkaart Interface Level Translator
|
||||
| 6 | SGM4566 | 100 | 1.2 tot 5.5 | 1.65 tot 5.5 | - Ja, dat klopt. | Hi-Z | 12/9 | Push-Pull |
TSSOP-16,TQFN-2.6×1.8-16L
|
GPIO-niveauswissel
|
||
| 8 | SGM4568 | 100 | 1.2 tot 5.5 | 1.65 tot 5.5 | - Ja, dat klopt. | Hi-Z | 12/9 | Push-Pull |
TSSOP-20,TQFN-3×3-20L
|
GPIO-niveauswissel
|
||
| 4 | SGM4570Q | 24/2 | 1.65 ~ 3.6 | 2.3 tot 5.5 | - Ja, dat klopt. | Hi-Z | Open afvoer/push-pull |
TSSOP-14
|
Automobiele, open-afvoer, dubbel-toevoer vertalende transceiver
|
|||
| 4 | SGM4573 | 24/2 | 1.65 ~ 3.6 | 2.3 tot 5.5 | - Ja, dat klopt. | Hi-Z | Open afvoer/push-pull |
TSSOP-14,TQFN-3.5×3.5-14AL
|
Open-drain, dubbel-toevoer vertaling Transceiver
|
|||
| 4 | SGM4574 | 24/2 | 1.65 tot 5.5 | 2.3 tot 5.5 | - Ja, dat klopt. | Hi-Z | Open afvoer/push-pull |
Voor de toepassing van de in dit reglement vermelde voorschriften wordt het gebruik van de in dit reglement bedoelde chemische stoffen in de verpakking van de voertuigen van de Unie gewaarborgd.
|
GPIO-niveauswissel
|
|||
| 6 | SGM4576 | 24/2 | 1.65 tot 5.5 | 2.3 tot 5.5 | - Ja, dat klopt. | Hi-Z | Open afvoer/push-pull |
TQFN-2.6×1.8-16L
|
GPIO-niveauswissel
|
|||
| 8 | SGM4578 | 24/2 | 1.65 tot 5.5 | 2.3 tot 5.5 | - Ja, dat klopt. | Hi-Z | Open afvoer/push-pull |
TSSOP-20,TQFN-3×3-20L
|
GPIO-niveauswissel
|
|||
| 15 | SGM4590 | 2.5 tot 5.5 | - Nee, niet echt. |
TQFN-4×4-32L
|
Een GOA-paneel met een 15-kanaals niveauverschuiver
|
|||||||
| 4 | SGM4T245 | 1.2 tot 5.0 | 1.2 tot 5.0 | - Ja, dat klopt. | Hi-Z | Push-Pull |
TSSOP-16,TQFN-2.6×1.8-16L
|
4-bits dubbel-toevoer transformerende transceiver
|
||||
| 8 | SGM8T245 | 1.2 tot 5.0 | 1.2 tot 5.0 | - Ja, dat klopt. | Hi-Z | Push-Pull |
TSSOP-24,TQFN-5.5×3.5-24L
|
8-bits dubbel-toevoer transformerende transceiver
|
||||
| 8 | SGM8T245S | 1.2 tot 5.5 | 1.2 tot 5.5 | - Ja, dat klopt. | Hi-Z | Push-Pull |
TSSOP-24,TQFN-5.5×3.5-24L
|
8-bit dual-supply bus transceiver
|
Geïntegreerde schakelingen (IC's) vormen de basis van de moderne elektronica en bieden een kleine grootte, een laag stroomverbruik, een sterke prestatie en een hoge betrouwbaarheid.Ze worden veel gebruikt in consumentenelektronica, industriële toepassingen, communicatie, automobielelektronica, medische apparatuur en lucht- en ruimtevaart/verdedigingssystemen.
Uchi Electronics levert hoogwaardige analoge en gemengde signaalverwerkingsoplossingen voor industriële automatisering, nieuwe energie, automotive, communicatie, computing,toepassingen voor consumentenelektronica en medische apparatuur.
Voor hulp bij het selecteren van het juiste product kunt u contact opnemen met onze technische ondersteuning.
