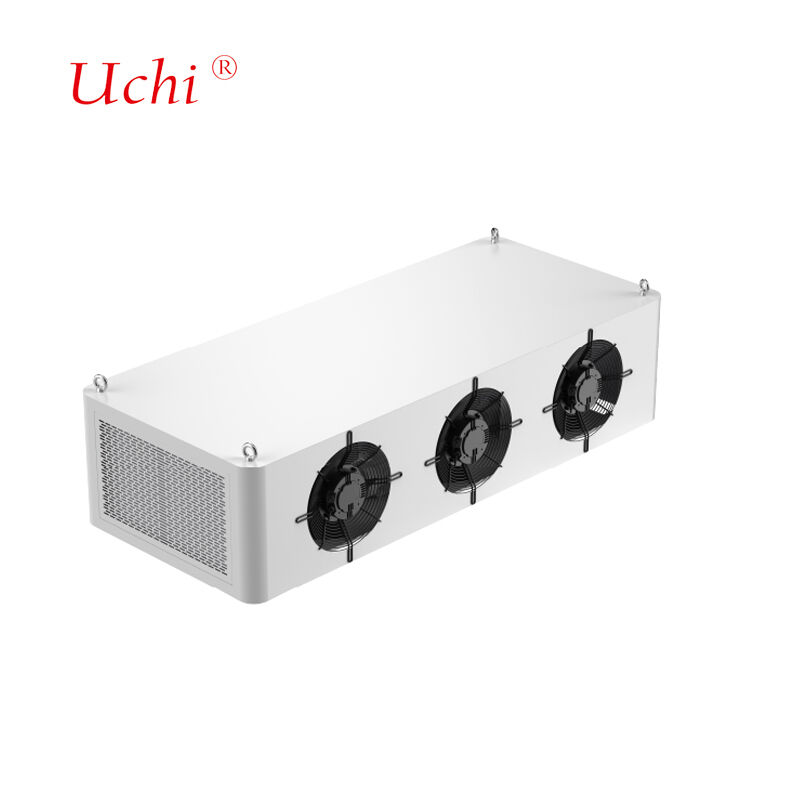

480C Volledig vloeistofgekoelde laadpaal vloeistofkoelsysteem (Warmtebronvermogen 24kW)
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | 480S |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Toepasselijk ultrasnel laadpaalvermogen: | 480 kW | Warmtebron Vermogen: | 24 kW |
|---|---|---|---|
| Type koelmiddel: | Type koelmiddel | Aantal systeemmodules: | 12 pc's |
| debiet van één module: | 6L/min | Systeemfrequentiereductietemperatuur:: | 60 ℃ |
| Verplichting tot stroomvoorziening: | AC 220V, 50Hz | Beschermingsklasse: | IP54 |
| Lawaai: | ≤60dB | Omgevingstemperatuur: | -30 tot 55°C |
| Vochtigheid: | 5%~90% | Hoogte: | ≤2000m |
| Afmetingen vloeistofkoelunit: | 1600×900×475mm (hoogte inclusief ventilatoren) | ||
| Markeren: | 480C vloeistofgekoelde laadpaal,24kW vloeistofkoelsysteem,volledig vloeistofgekoelde laadpaal |
||
Productomschrijving
480C Volledig Vloeistofgekoeld Oplaadpaalsysteem
Geavanceerd vloeistofkoelsysteem ontworpen voor 480kW ultrasnelle oplaadpalen met een warmtebronvermogen van 24kW.
Structureel Ontwerp & Technische Parameters
Structureel Ontwerp: Compleet systeem bestaande uit vloeistofgekoelde warmtewisselaars, circulatiepompen, bijvulpompen, watertanks, sensoren, ventilatoren en besturingssystemen. Ontworpen voor installatie bovenop de hoofdkast van oplaadpalen en geschikt voor gelijkrichterkasten van 480kW ultrasnelle oplaadpalen.
Technische Specificaties
- Toepasbaar ultrasnel oplaadpaalvermogen: 480kW
- Warmtebronvermogen: 24kW
- Koelmiddeltype: 40% ethyleenglycoloplossing
- Aantal systeemmodules: 12 stuks (debiet per module: 6L/min)
- Temperatuurverlaging van het systeem: 60℃
- Stroomvoorziening: AC 220V, 50Hz
- Beschermingsklasse: IP54
- Communicatiemethode met elektrische kast: RS485 (Modbus RTU-protocol)
- Geluid: ≤60dB
- Omgevingstemperatuur: -30~55°C
- Vochtigheid: 5%～90%
- Hoogte: ≤2000m
- Afmetingen vloeistofkoeleenheid: 1600×900×475mm (hoogte inclusief ventilatoren)
Ontwerp van de Koude Plaat Radiator
We ontwerpen interne stroomkanalen op basis van klantgegevens over stroomverbruik en warmteverdelingspatronen om te voldoen aan specifieke temperatuur- en uniformiteitseisen, terwijl we een optimale vloeistofstroomweerstand behouden. Ons ontwerpproces omvat uitgebreide simulatie-analyse met iteratieve parameter aanpassingen om thermische en hydraulische prestatiedoelen te bereiken.
Productieapparatuur
| Type Apparatuur | Hoeveelheid | Technische Parameters |
|---|---|---|
| Tunnel Soldeeroven | 2 Eenheden | Max. Lasafmeting: 1000mm (B) * 250mm (H), lengte onbeperkt Max. Lastemperatuur: 950℃ Toepasbare Materialen: Koper, Aluminium |
| Vacuüm Soldeeroven | 2 Eenheden | Max. Lasafmeting: 800mm * 1200mm * 800mm Max. Lastemperatuur: 1200℃ Toepasbare Materialen: Koper, Aluminium, Roestvrij Staal |
| Helium Lekdetectie Apparatuur | 2 Eenheden | Max. Testafmeting: 2500mm * 750mm * 700mm Testdrukbereik: 0-3MPa Testprecisie: 2g/jaar of ≤1*10⁻⁶ Pa*m³/s |
| Hydrostatische Testapparatuur | 2 Eenheden | Max. Testafmeting: 2500mm * 1500mm * 1000mm Testdrukbereik: 0-5MPa |
| Pneumatische Testapparatuur | 2 Eenheden | Max. Testafmeting: Onbeperkt Testdrukbereik: 0-5MPa Testprecisie: 1Pa |
Geavanceerde Soldeertechnologie
Ons vacuümsoldeerproces verbindt aluminium platen met behulp van vulmetaal met lagere smeltpunten dan het basismateriaal, waardoor extreem sterke verbindingen ontstaan zonder residuaal corrosief flux. Deze high-end technologie biedt uniforme verwarming, precieze temperatuurregeling, elimineert nareinigingsvereisten en minimaliseert onderdeelvervorming.
Vloeistofkoelsysteemtechnologie
Hoogvermogen vloeistofkoelsystemen vereisen koellichamen die in staat zijn tot snelle warmteabsorptie. Door gebruik te maken van de hoge soortelijke warmtecapaciteit van vloeistoffen, transporteren onze systemen grote hoeveelheden warmte via vloeistofstroom, in staat om warmte af te voeren variërend van enkele honderden watts tot meer dan één kilowatt.
Variëteiten Vloeistof Koude Plaat
- Begraven-buis Vloeistof Koude Plaat: Vervaardigd door het groeven van platen, het begraven en lassen van koperen buizen erin, en vervolgens hermetisch afdichten door middel van lassen. Zorgt voor betrouwbare vloeistofdichtheid, operationele veiligheid en hoge vlakheid voor uitstekend thermisch contact.
- Ingevoegde-buis Vloeistof Koude Plaat: Vervaardigd door het inbedden van koperen buizen op aluminium plaatoppervlakken met behulp van las- of hechtprocessen, met strikte vlakheidscontrole voor minimale thermische weerstand.
- Kanaal-type Vloeistof Koude Plaat: Interne stroomkanalen gevormd op koperen of aluminium substraten door middel van boren, extrusie en precisiebewerking, afgedicht via wrijvingslassen of hogetemperatuursolderen.
- Vloeistofkoelblok: Voor warmteafvoer van chips met hoog vermogen met interne stroomkanalen die zijn gemaakt door middel van skiving fin-technologie om het warmte-uitwisselingsoppervlak te maximaliseren.
Materiaalspecifieke Koelproducten
Koper-gesoldeerde Vloeistofkoelproducten
GB200 vloeistofkoelmodule, H20 vloeistofkoelmodule, optische module vloeistofkoelmodule en andere koperen koude platen. Compatibel met fosforkoper, zilvergebaseerde, nikkelgebaseerde en goudgebaseerde soldeermiddelen.
Aluminium-gesoldeerde Vloeistofkoelproducten
LTS sifonradiator, gegoten elektronische besturingsvloeistofkoelbox, stroomvoorziening gestempelde vloeistofkoelplaat, motor elektronische besturingsvloeistofkoelplaat, 6G-3DRVC radiator en andere gesoldeerde vloeistofkoelradiatoren.
Roestvrij Staal-gesoldeerde Vloeistofkoelproducten
Vloeistofkoelverdeelstuk, DIMM vloeistofkoelmodule en andere roestvrijstalen vloeistofkoelverdeelstukken.
Belangrijkste Toepassingen
- Lasers en medische apparatuur
- EV-accupakketkoeling
- Vermogenselektronica en motoraandrijvingsapparaten
- Microgolf 5G-transmissiesystemen
- Hernieuwbare energiesystemen
- IGBT- en vermogenshalfgeleidersystemen
- Datacenters en industriële stroomtoepassingen
- Defensiesystemen en lucht- en ruimtevaart
- Brandstofcellen en tractiesystemen
Kwaliteitsborging
We handhaven strenge kwaliteitsnormen met uitgebreide testapparatuur, waaronder:
- 1 Coördinatenmeetmachine
- 1 projectorinstrument
- 2 water hogedruktestmachines
- 4 thermische weerstandtestmachines
- 2 vloeistoflekkagetestmachines
Klantenservice
- Snelle reactie op alle vragen
- Concurrerende prijzen met gegarandeerde kwaliteit
- Efficiënte productieschema's
- Optimale transportoplossingen
- Uitgebreide technische ondersteuning
Veelgestelde Vragen
- Bent u een handelsonderneming of fabrikant? Wij zijn een professionele fabrikant van koellichamen en waterkoelplaten met uitgebreide ervaring en een sterk technisch team, met geautomatiseerde en gemechaniseerde productie.
- Heeft u eerder goederen geëxporteerd en naar welke regio's? 60% van onze totale productie wordt geëxporteerd naar Japan, India, het VK, Canada, de VS en Brazilië.
- Hoeveel werknemers heeft u? Ongeveer 100 werknemers in de afdelingen verkoop, inkoop, engineering, kwaliteitsborging, magazijn en productie.
- Kunt u monsters leveren als we akkoord gaan met het ontwerp? Ja, we leveren monsters ter bevestiging vóór massaproductie, samen met technische tekeningen indien nodig.
- Welke verpakkingsmethoden gebruikt u? Aangepaste verpakking met normale kartonnen dozen en strakke stof of houten dozen voor optimale bescherming tijdens transport.
- Biedt u technische ondersteuning voor productproblemen? Alle producten worden volledig geïnspecteerd vóór verzending. Voor eventuele problemen bieden we onmiddellijke technische oplossingen.
