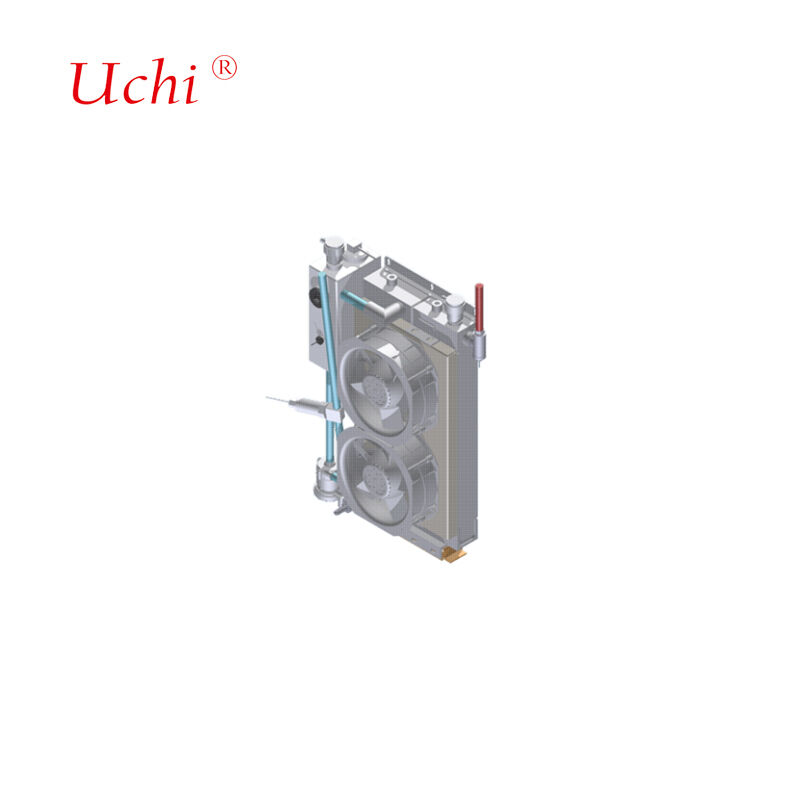

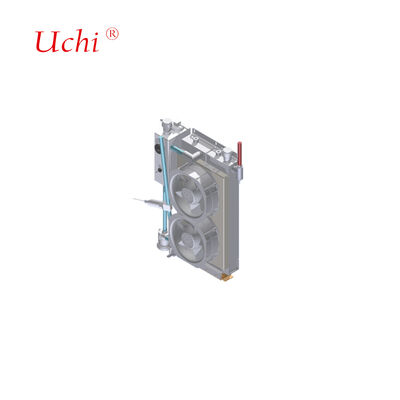

Het vloeistofkoelsysteem van de volledig vloeistofgekoelde laadstapel is compatibel met vloeistofgekoelde pistolen met een vermogen van 400A tot 600A
Productdetails:
| Plaats van herkomst: | Dongguan, Guangdong, China |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | 800S-1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Betalingscondities: | T/T, PayPal, Western Union, MoneyGram |
| Levering vermogen: | 50000000 pcs per maand |
|
Gedetailleerde informatie |
|||
| Toepasbare vloeistofgekoelde pistoolstroom: | 400A tot 600A | Warmtebron Vermogen: | 1,8 kW |
|---|---|---|---|
| Type koelmiddel: | Ethyleenglycoloplossing of siliconenolie | Lawaai: | ≤60dB |
| Bedrijfsomgeving temperatuur: | -35 tot 55°C | Omgevingstemperatuur: | -30°C aan 55°C |
| Vochtigheid: | 5%~90% | Hoogte: | ≤2000m |
| Afmetingen vloeistofkoelunit: | 350×180×550mm (B*L*H) | Ingangsspanning: | 24V DC |
| Ingangsstroom: | ≤10A | Stroomsnelheid: | 0 tot 5L/min |
| Markeren: | vloeistofkoelsysteem voor laadstapel,volledig vloeistofgekoelde laadstapel,vloeistofgekoelde pistolen 400A tot 600A |
||
Productomschrijving
Vloeistofkoelsysteem voor Hoogstroom Laadtoepassingen
Geavanceerd, volledig vloeistofgekoeld laadstapelsysteem compatibel met vloeistofgekoelde pistolen met een vermogen van 400A tot 600A, ontworpen voor ultrasnelle laadterminals.
Systeemarchitectuur
Uitgebreide koeloplossing bestaande uit vloeistofgekoelde radiatoren, circulatiepompen, bijvulpompen, watertanks, sensoren, ventilatoren en geïntegreerde besturingssystemen. Ontworpen voor bodeminstallatie in vloeistofgekoelde superlaadpalen met volledige aanpassingsmogelijkheden.
Technische specificaties
- Compatibiliteit vloeistofgekoeld pistool: 400A tot 600A
- Warmtebronvermogen: 1,8 kW
- Koelmiddelopties: Ethyleenglycoloplossing of siliconenolie
- Bedrijfstemperatuurbereik: -35°C tot 55°C
- Ingangsspanning: 24V DC; Ingangsstroom: ≤10A; Debiet: 0 tot 5L/min
- Communicatie-interface: 485 (Modbus RTU-protocol)
- Geluidsniveau: ≤60dB
- Omgevingscondities: -30°C tot 55°C; Vochtigheid: 5% tot 90%; Hoogte: ≤2000m
- Afmetingen eenheid: 350mm (B) × 180mm (L) × 550mm (H)
Ontwerp van de Koude Plaat Radiator
Aangepast intern kanaalontwerp geoptimaliseerd door uitgebreide simulatieanalyse. Ons engineeringproces omvat iteratieve parameter aanpassingen om optimale thermische en hydraulische prestatiedoelen te bereiken.
Productieapparatuur mogelijkheden
| Type apparatuur | Hoeveelheid | Technische parameters |
|---|---|---|
| Tunnel soldeeroven | 2 eenheden | Max. lasafmeting: 1000mm (B) * 250mm (H), lengte onbeperkt Max. lastemperatuur: 950°C Toepasbare materialen: Koper, Aluminium |
| Vacuüm soldeeroven | 2 eenheden | Max. lasafmeting: 800mm * 1200mm * 800mm Max. lastemperatuur: 1200°C Toepasbare materialen: Koper, Aluminium, Roestvrij staal |
| Heliumlekdetectieapparatuur | 2 eenheden | Max. testafmeting: 2500mm * 750mm * 700mm Testdrukbereik: 0-3MPa Testprecisie: 2g/jaar of ≤1*10⁻⁶ Pa*m³/s |
| Hydrostatische testapparatuur | 2 eenheden | Max. testafmeting: 2500mm * 1500mm * 1000mm Testdrukbereik: 0-5MPa |
| Pneumatische testapparatuur | 2 eenheden | Max. testafmeting: Onbeperkt Testdrukbereik: 0-5MPa Testprecisie: 1Pa |
Geavanceerde soldeermethode
Ons vacuümsoldeerproces verbindt aluminium platen met behulp van vulmetaal met lagere smeltpunten dan het basismateriaal, waardoor extreem sterke verbindingen ontstaan zonder residuaal corrosief flux. Deze high-end technologie biedt uniforme verwarming, precieze temperatuurregeling, elimineert nabehandelingsvereisten en minimaliseert onderdeelvervorming.
Vloeistofkoelsysteemtechnologie
Hoogvermogen vloeistofkoelsystemen vereisen koelplaten die in staat zijn tot snelle warmteabsorptie. Door gebruik te maken van de hoge soortelijke warmtecapaciteit van vloeistoffen, transporteren onze systemen grote hoeveelheden warmte door middel van vloeistofstroom, in staat om warmte af te voeren variërend van enkele honderden watts tot meer dan één kilowatt.
Variëteiten vloeistofkoude platen
- Begraven-buis Vloeistof Koude Plaat: Vervaardigd door het groeven van platen, het begraven en lassen van koperen buizen erin, en vervolgens hermetisch afdichten door middel van lassen. Zorgt voor betrouwbare vloeistofdichtheid, operationele veiligheid en hoge vlakheid voor uitstekend thermisch contact.
- Ingevoegde-buis Vloeistof Koude Plaat: Vervaardigd door koperen buizen in te bedden op aluminium plaatoppervlakken met behulp van las- of hechtprocessen, met strikte vlakheidscontrole voor minimale thermische weerstand.
- Kanaal-type Vloeistof Koude Plaat: Interne stromingskanalen gevormd op koperen of aluminium substraten door middel van boren, extrusie en precisiebewerking, afgedicht door wrijvingslassen of hoogtemperatuursolderen.
- Vloeistofkoelblok: Voor warmteafvoer van high-power chips met interne stromingskanalen gemaakt door middel van skiving fin-technologie om het warmte-uitwisselingsoppervlak te maximaliseren.
Materiaalspecifieke koeloplossingen
Koper-gesoldeerde Vloeistofkoelproducten
GB200 vloeistofkoelmodule, H20 vloeistofkoelmodule, optische module vloeistofkoelmodule en andere koperen koude platen. Compatibel met fosforkoper, zilvergebaseerde, nikkelgebaseerde en goudgebaseerde soldeermiddelen.
Aluminium-gesoldeerde Vloeistofkoelproducten
LTS sifonradiator, gegoten elektronische besturingsvloeistofkoelbox, stroomvoorziening gestempelde vloeistofkoelplaat, motor elektronische besturingsvloeistofkoelplaat, 6G-3DRVC radiator en andere gesoldeerde vloeistofkoelradiatoren.
Roestvrij staal-gesoldeerde Vloeistofkoelproducten
Vloeistofkoelmanifold, DIMM vloeistofkoelmodule en andere roestvrijstalen vloeistofkoelmanifolds.
Belangrijkste toepassingen
- Lasers en medische apparatuur
- EV-accupakketkoeling
- Vermogenselektronica en motoraandrijvingsapparaten
- Microgolf 5G-transmissiesystemen
- Hernieuwbare energiesystemen
- IGBT en vermogenshalfgeleidersystemen
- Datacenters en industriële stroomtoepassingen
- Defensiesystemen en luchtvaart
- Brandstofcellen en tractiesystemen
Kwaliteitsborging
We handhaven strenge kwaliteitsnormen met uitgebreide testapparatuur, waaronder:
- 1 Coördinatenmeetmachine
- 1 projectorinstrument
- 2 water hogedruktestmachines
- 4 thermische weerstandtestmachines
- 2 vloeistoflekkagetestmachines
Klantenservice toezegging
- Snelle reactie op alle vragen
- Concurrerende prijzen met gegarandeerde kwaliteit
- Efficiënte productieschema's
- Optimale transportoplossingen
- Uitgebreide technische ondersteuning
Veelgestelde vragen
Bent u een handelsonderneming of fabrikant?
Wij zijn een professionele fabrikant van koelplaten en waterkoelplaten met uitgebreide ervaring en een sterk technisch team, met geautomatiseerde en gemechaniseerde productie.
Heeft u eerder goederen geëxporteerd en naar welke regio's?
60% van onze totale productie wordt geëxporteerd naar Japan, India, het VK, Canada, de VS en Brazilië.
Hoeveel werknemers heeft u?
Ongeveer 100 werknemers in de verkoop-, inkoop-, engineering-, kwaliteitsborgings-, magazijn- en productieafdelingen.
Kunt u monsters leveren als we akkoord gaan met het ontwerp?
Ja, we leveren monsters ter bevestiging vóór massaproductie, samen met technische tekeningen indien nodig.
Welke verpakkingsmethoden gebruikt u?
Aangepaste verpakking met normale kartonnen dozen en strakke stoffen of houten dozen voor optimale bescherming tijdens transport.
Biedt u technische ondersteuning voor productproblemen?
Alle producten worden volledig geïnspecteerd vóór verzending. Voor eventuele problemen bieden we onmiddellijke technische oplossingen.
